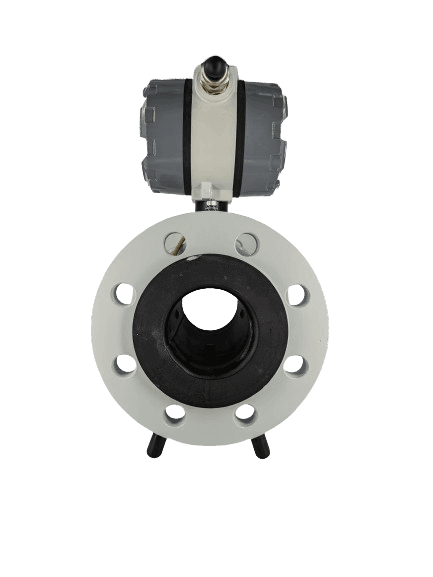

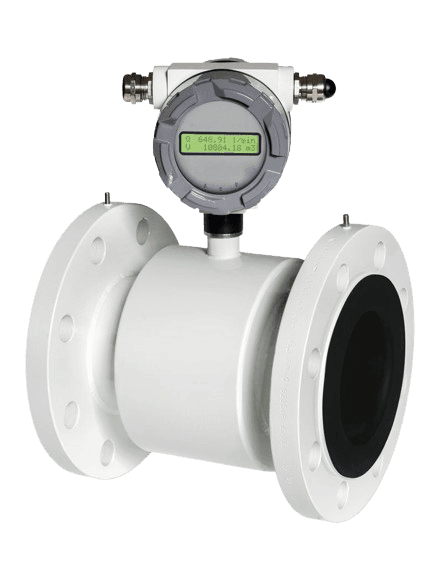

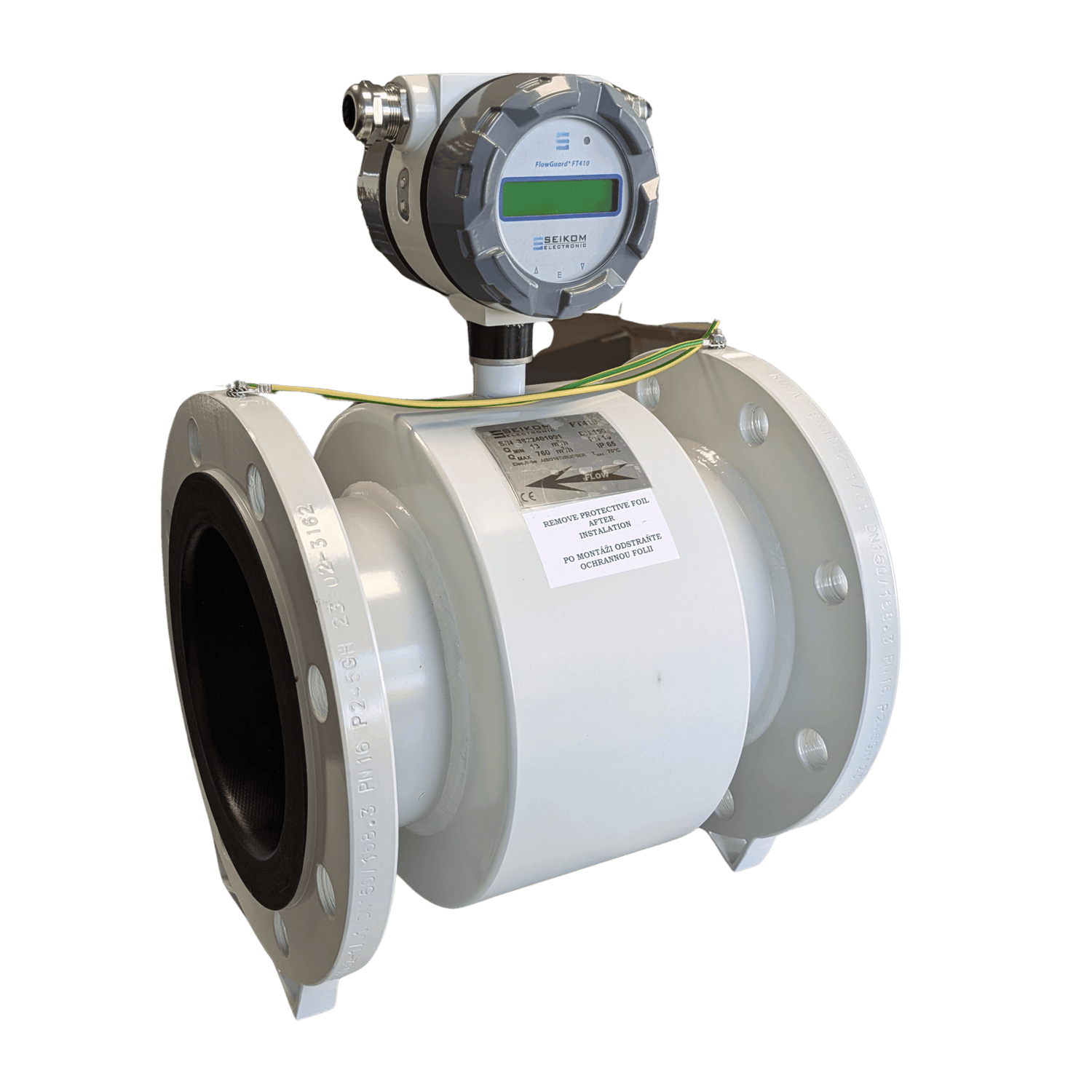

Misuratore di portata elettromagnetico FlowGuard® FT410

Sku: 1315/K/DN4/G/PN16/PVDF/ST/65/1/24

Descrizione

✅ Misura di portata da 0,06 a 12 m/s

✅ Misura bidirezionale con rilevamento della direzione e del tubo vuoto

✅ Con uscita a impulsi, segnale analogico (4-20 mA), connessione HART e Modbus

✅ Diverse connessioni al processo e rivestimenti ottimizzati per il vostro processo, con approvazione per l'acqua potabile su richiesta

✅ Le versioni speciali sono adatte anche come contatori di calore o per l'uso in ambienti ATEX.

✅ Disponibili opzionalmente fino alla classe di protezione IP68 e quindi ideali per l'uso industriale

✅ Prodotti per voi e disponibili con breve preavviso entro ~3 settimane

Diametro
Connessione al processo
Rivestimento
€1.430,00
Spedizione è calcolato nel checkout.
Lieferzeit Symbol Tempi di consegna: Varianti selezionate disponibili immediatamente

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Datenblatt DE: Download

Datenblatt EN: Download

Specifiche
  • Medio
    Liquidi
  • Tipo di dispositivo
    Misuratore di portata induttivo magnetico
  • Progettazione del dispositivo
    Dispositivo compatto, con unità di valutazione remota (cavo standard lungo 3 m)
  • Intervallo di flusso
    0,06 ... 12m/s, misura bidirezionale, max. (1/200)
  • Precisione del flusso
    ≤0,5% del valore misurato
  • Temperatura del mezzo
    Compatto: max. 90°C (a seconda della versione), Remoto: max. 150°C (a seconda della versione)
  • Display
    Display LCD, 2×16 caratteri
  • Unità di valutazione della classe di protezione
    Dispositivo standard (H - testa) - IP65, Dispositivo frontale (F) - IP67, Dispositivo a pannello (P) - IP54
  • Classe di protezione sensore
    IP65, IP67, IP68
  • Caratteristiche speciali

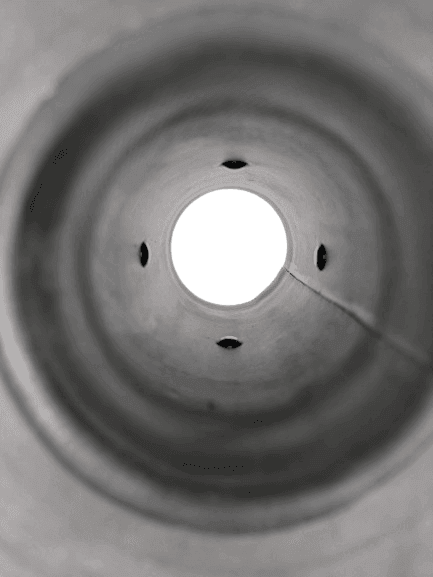

    Rilevamento del tubo vuoto DN15 ... DN600, Perdita di pressione trascurabile, Elettrodi aggiuntivi per la messa a terra e il rilevamento di tubi vuoti
  • Segnale di uscita
    Uscita a impulsi, Uscita analogica, Uscita digitale
  • Segnale di uscita interruzione sensore
    <3,5 mA
  • Connessione di processo
    Flangiato DIN (EN1092) - Acciaio al carbonio o inossidabile, Sandwich (solo PN25), Filettatura (EN 10226-1) Grado alimentare (raccordo DIN 11851, morsetto)
  • Materiale dell'alloggiamento
    Acciaio ST37 (rivestito), Flangia in acciaio inox SS304, Flangia in acciaio inox SS316
  • Materiale del sensore
    Acciaio inox DIN 1.4571, Hastelloy C4, Titanio, Tantalio
  • Resistenza alla pressione
    PN10, PN16, PN25, PN40, PN64, PN100, JIS: 10K, JIS: 20K, JIS: 40K, ANSI: 150lb, ANSI: 300lb
  • Diametro
    DN4 ... 600 (altri diametri su richiesta)
  • Alimentazione elettrica
    24 V CA/CC con protezione da inversione di polarità, 230 V CA (50/60 Hz), 110 V CA (60 Hz), Batteria interna 12 V CC (non tutte le varianti sono disponibili)
  • Collegamento elettrico
    Terminali 1 e 2: uscita analogica 4...20 mA, Morsetti 3 e 4: uscita a impulsi / flussostato 1, Morsetto 5 e 6: RS485, Morsetto 7 e 8: Uscita a impulsi / flussostato 2, Morsetto 9 e 10: reset del registro di volume, Morsetto 11 & 12: Tensione di uscita 16V/100mA (alimentazione per la commutazione su uscite in corrente attiva e a impulsi), Terminali L, N, PE: Alimentazione
  • Consumo massimo di energia
    4,6 VA
  • Temperatura ambiente
    0 ... 55°C
  • Certificati
    CE
  • Certificazione ATEX
    nessuno
  • livello SIL
    nessuno
  • Paese di origine
    Germania
  • Numero tariffa doganale
    90 26 80 20
  • codice HS
    90 26 80
  • Riproducibilità del segnale di uscita
    0,2%
