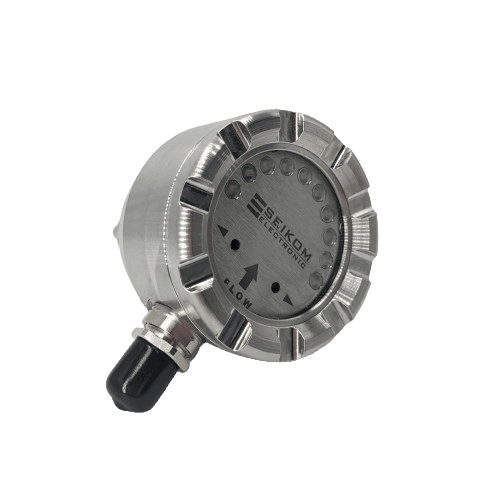

FlowGuard® FS400 - Strömungsüberwachung flüssiger Medien mit Analog- (4 ... 20 mA) und/oder Schaltausgang
Description
Description
✅ Strömungswächter für flüssige Medien im Bereich von 4 … 400 cm/s mit Relais oder Analog- (4 … 20 mA) und Statusausgang (PNP oder NPN) zur Überwachung einer Durchflussschwelle

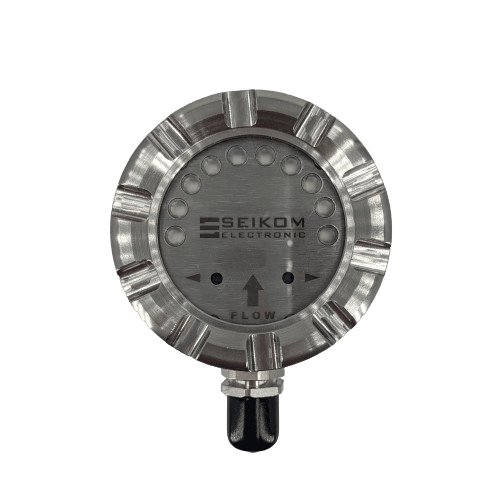

✅ Dix LED indiquent le débit et la fermeture des contacts
✅ Équipé de 2 touches de commande pour le réglage du point de commutation
✅ Erhältlich mit 65 mm, 125 mm und 175 mm Eintauchtiefe
✅ Version robuste pour les environnements industriels, IP67

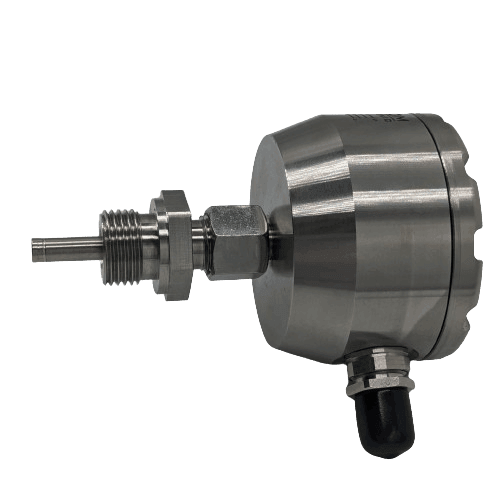

✅ Raccord process : selon DIN2353, adapté aux adaptateurs G1/2-pouce ou G1/4-pouce (non compris dans la livraison), sur demande, adaptateurs pour NPT1/4-pouce, M14x1,5, borne DN25 et borne DN50 disponibles)
✅ Domaines d'application : Industrie de l'eau, agriculture, installations de biogaz, industrie alimentaire, centrales électriques, etc.
✅ alternativ auch als DNV-Version, in Edelstahl nach DIN 1.4410
FlowGuard® FS400 - Strömungsüberwachung flüssiger Medien mit Analog- (4 ... 20 mA) und/oder Schaltausgang - 65 mm / 1x aktiver Kontakt PNP + Analogausgang 4 … 20 mA / keine ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Délai de livraison : Certaines variantes disponibles immédiatement
La disponibilité pour les collectes n'a pas pu être chargée
Fiche technique FR : Télécharger
Spécification
Spécification
-
MoyenLiquides
-
Type d'appareilUnité compacte Flux
-
Type d'appareilAppareil compact avec sonde (montée à demeure)
-
Plage de mesure du flux0,04 m/s ... 4 m/s
-
Précision de mesure du flux±0,02 ... 0,08 m/s
-
Température du fluide0 ... 80°C
-
Annonce10 LED tricolores pour la vitesse d'écoulement, 1 LED pour la température
-
Point de commutationRéglage en continu via 2 boutons
-
Indice de protection de l'unité d'évaluationIP67
-
Indice de protection du capteurIP67
-
ParticularitésLa détection de tube vide est affichée comme 0 flux, Principe de mesure calorimétrique, sortie relais optionnelle pour la température du fluide, en option 2 sorties relais pour la largeur de bande de flux
-
Signal de sortieAnalogausgang, Schaltausgang, Temperatur Schaltpunkt
-
Spécification sortie de commutationSchaltausgang aktiv PNP/ NPN; schaltet bei Strömung, Schaltausgang passiv (Relais); schaltet bei Strömung
-
Spécification sortie de relaisSchaltausgang aktiv PNP/ NPN; schaltet bei Strömung, Schaltausgang passiv (Relais); schaltet bei Strömung
-
Profondeur d'immersion65, 125, 175, Longueurs spéciales sur demande
-
Raccord au processusG1/2 pouce
-
Matériau du boîtierEdelstahl 1.4404, Edelstahl 1.4410; DNV-Version
-
Matériau du capteurEdelstahl 1.4404, Edelstahl 1.4410; DNV-Version
-
Résistance à la compression63 bar
-
Matériau du boîtierEdelstahl 1.4404, Edelstahl 1.4410; DNV-Version
-
Poids
-
Dimensions du boîtier91 mm x 74 mm x 60 mm
-
Dimensions91 mm x 74 mm x 60 mm
-
Alimentation en tension24 V DC ±10
-
Raccordement électriqueConnecteur M12 x 1 / 4 broches
-
Puissance absorbée max1,5 ... 4 VA
-
Courant et capacité de charge des contacts60 V, 130 mA, 500 mW, SSR, passive, sans potentiel, max. 350 V AC/DC, 150 mA, 400 mW
-
Température ambiante-10 ... 55°C
-
Parcours de rodage optimal>5 DN
-
Distance de sortie optimale>3 DN
-
CertificatsCE
-
Certification ATEXAucun
-
Niveau SILpas de
-
