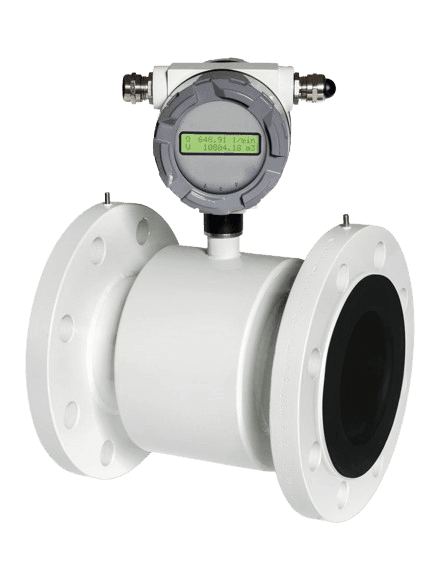

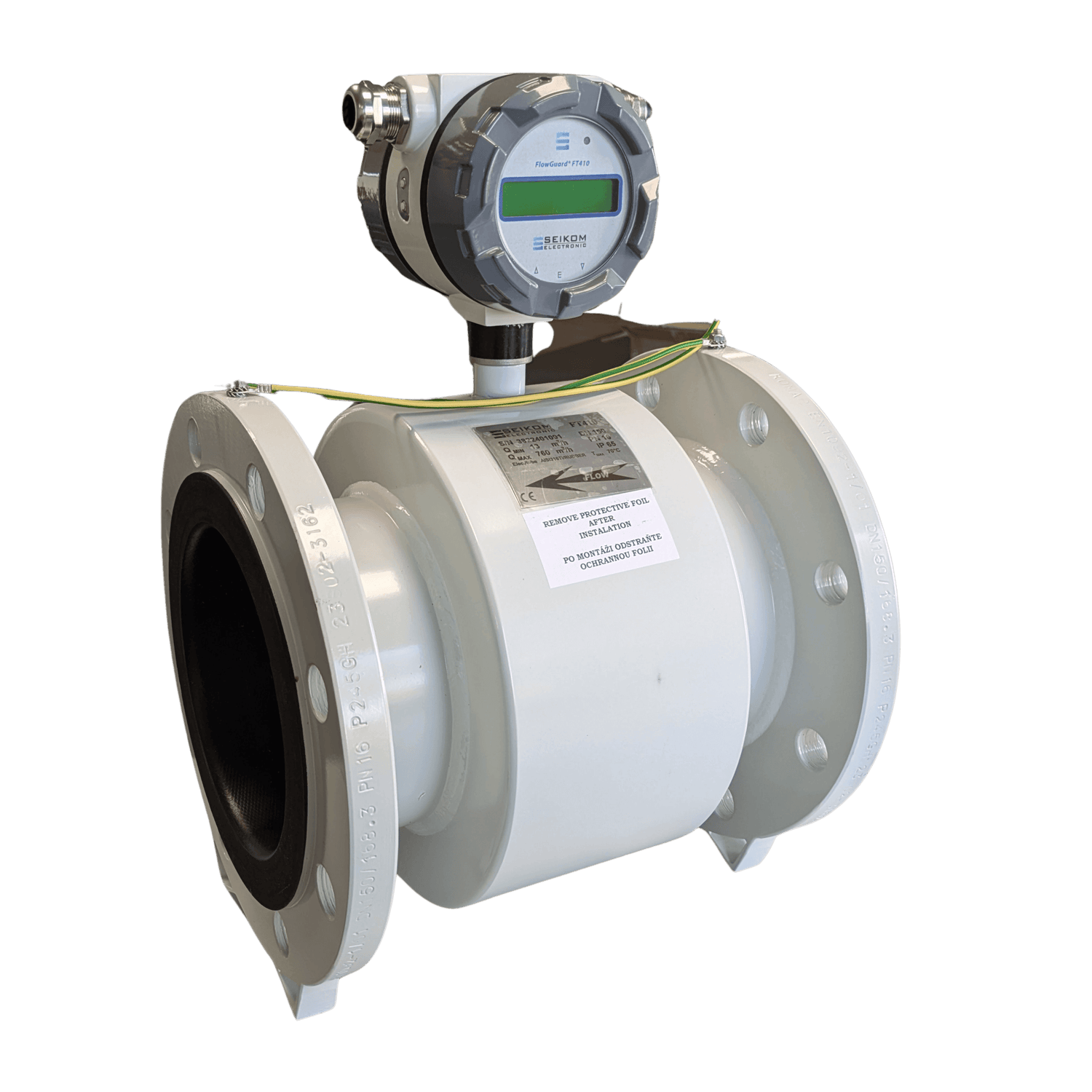

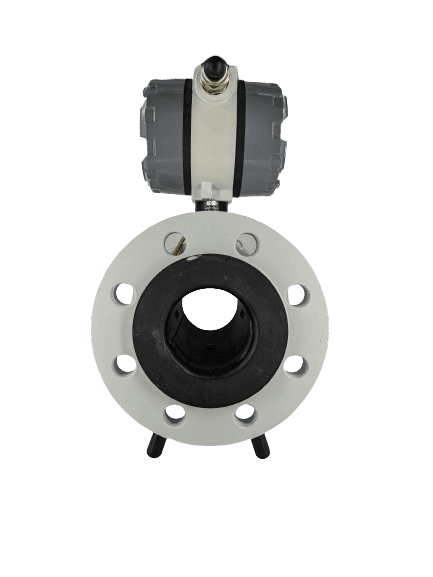

Débitmètre électromagnétique FlowGuard® FT410

SKU : 1315/K/DN4/G/PN16/PVDF/ST/65/1/24

Description

✅ Mesure de débit de 0,06 à 12 m/s

✅ Mesure bidirectionnelle avec reconnaissance de la direction et détection des conduites vides

✅ Avec sortie d'impulsions, signal analogique (4-20 mA), connexion HART et Modbus

✅ Différents raccords process et revêtements parfaitement adaptés à votre process, avec homologation eau potable sur demande

✅ En versions spéciales, convient également comme compteur de chaleur ou pour une utilisation dans des environnements ATEX

✅ Disponible en option jusqu'à l'indice de protection IP68 et donc idéal pour une utilisation industrielle

✅ Fabriqué pour vous et livrable rapidement dans un délai de ~3 semaines

Diamètre
Raccord au processus
Revêtement
€1.430,00
Frais de port facturés lors du passage en caisse

Dessin technique 2D : Télécharger

Mode d'emploi FR : Télécharger

Manuel d'utilisation EN : Télécharger

Fiche technique FR : Télécharger

Fiche technique EN : Télécharger

Spécification
  • Moyen
    Liquides
  • Type d'appareil
    Débitmètre à induction magnétique
  • Type d'appareil
    appareil compact, avec unité d'évaluation déportée (longueur de câble standard 3 m)
  • Plage de mesure du flux
    0,06 ... 12m/s, mesure bidirectionnelle, max (1/200)
  • Précision de mesure du flux
    ≤0,5% de la valeur mesurée
  • Température du fluide
    Compact : max. 90°C (selon le modèle), Déporté : max. 150°C (selon le modèle)
  • Annonce
    écran LCD, 2×16 caractères
  • Indice de protection de l'unité d'évaluation
    Appareil standard (H - tête) - IP65, Appareil frontal (F) - IP67, Unité de panneau (P) - IP54
  • Indice de protection du capteur
    IP65, IP67, POUR L'INSTANT, IP68
  • Particularités

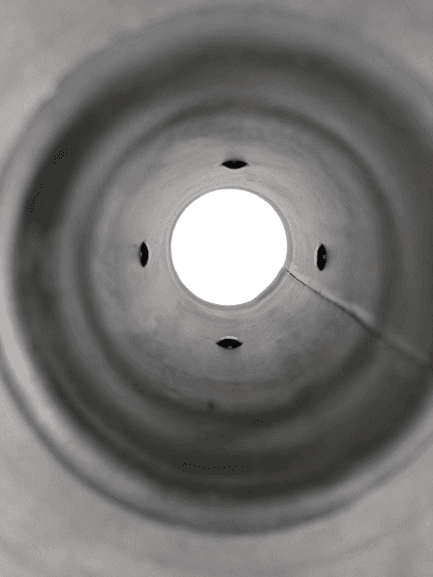

    Détection du tube vide DN15 ... DN600, Perte de pression négligeable, Electrodes supplémentaires pour la mise à la terre et la détection des conduites vides
  • Signal de sortie
    Sortie d'impulsion, sortie analogique, Sortie numérique
  • Sortie de signal Rupture de capteur
    <3,5 mA
  • Raccord au processus
    Sandwich (PN25 uniquement), Bridé DIN (EN1092) - acier carbone ou acier inoxydable, Filetage (EN 10226-1) Qualité alimentaire (DIN 11851 Raccord, collier)
  • Matériau du boîtier
    Acier inoxydable, Acier ST37 (revêtu)
  • Matériau du capteur
    Acier CrNi DIN 1.4571, Hastelloy C4, titane, Tantale
  • Résistance à la compression
    PN10, PN16, PN25, PN40, PN64, PN100, JIS : 10K, JIS : 20K, JIS : 40K, ANSI : 150lb, ANSI : 300lb
  • Matériau du boîtier
    Acier inoxydable, Acier ST37 (revêtu)
  • Diamètre
    DN4 ... 600 (autres diamètres sur demande)
  • Alimentation en tension
    24 VAC/ VDC avec protection contre l'inversion de polarité, 230 VAC (50/60 Hz), 110 VAC (60Hz), Batterie
  • Raccordement électrique
    Terminal 1 & 2 : sortie analogique 4...20 mA, Terminal 3 & 4 : sortie d'impulsions / commutateur de débit 1, Terminaux 5 & 6 : RS485, Terminal 7 & 8 : Sortie d'impulsions / Commutateur de débit 2, Terminal 9 & 10 : Réinitialisation du registre de volume, Terminal 11 & 12 : Tension de sortie 16V/100mA (alimentation électrique pour le passage aux sorties de courant et d'impulsion actives), Terminal L, N, PE : alimentation en tension
  • Puissance absorbée max
    4.6 VA
  • Température ambiante
    0 ... 55°C
  • Certificats
    CE
  • Pays d'origine
    Allemagne
  • Numéro de tarif douanier
    90 26 80 20
  • HS Code
    90 26 80
  • Reproductibilité du signal de sortie
    0,2%

Revues de clientèle

Basé sur 2 avis
100%
(2)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
H
Horst Jedek
Un capteur fiable

J'ai l'appareil depuis juillet et je suis satisfait. L'installation n'a pas été compliquée et la précision est impressionnante.
Le capteur fonctionne de manière fiable. Dans l'ensemble, je le recommande vivement pour les applications industrielles.

F
Félix Kungert
Super service & montage facile, l'appareil fonctionne de manière fiable

Nous utilisons l'appareil depuis environ 4 semaines pour mesurer le débit dans une conduite d'eau potable (WAZV).
Conseils très professionnels de l'équipe seikom. L'appareil a été livré dans les délais. Le montage et l'IBN se sont déroulés sans problème. À tout moment !
