Unità di valutazione NLSW45-3 Ex SIL2, monitoraggio del flusso per aree ATEX con certificazione SIL2
Descrizione del
Descrizione del
Monitoraggio del flusso con certificazione SIL2 in conformità alla norma IEC 62061 (corrisponde al livello di prestazione d in conformità alla norma EN ISO 13849-1)
Può essere utilizzato nelle zone ATEX 1 e 2 in combinazione con le 4 barriere Zener in dotazione.
Ampio campo di misura da 0,1 a 20 m/s con temperature del fluido da 0°C a 60°C
Con uscita di commutazione adatta all'installazione in un quadro elettrico
Sviluppato per applicazioni industriali complesse, IP40
È necessario un design ridondante dell'elettronica di valutazione e l'uso di 2 sensori.
Aree di applicazione esemplari: monitoraggio dei flussi nella produzione elettronica, negli impianti di estrusione, nei sistemi di verniciatura e nelle strutture di ricerca.
Istruzioni per l'uso (tedesco)
Istruzioni per l'uso (inglese)
Unità di valutazione NLSW45-3 Ex SIL2, monitoraggio del flusso per aree ATEX con certificazione SIL2 - 230 V AC è in magazzino e sarà spedito non appena sarà nuovamente disponibile
La disponibilità per i ritiri non può essere caricata
Specifiche
Specifiche
-
MedioGas
-
Tipo di dispositivoUnità di valutazione del flusso per l'installazione in un quadro elettrico
-
Campo di misura del flusso0,1 ... 20 m/s
-
Temperatura dei supporti0 ... 60°C
-
DisplayLED (tensione e punto di commutazione)
-
Punto di commutazioneRegolazione continua (potenziometro)
-
Unità di valutazione della classe di protezioneIP65
-
Caratteristiche speciali4 barriere Zener incluse nella fornitura, 2 sensori necessari (SIL2)
-
Segnale di uscitaUscita di commutazione
-
Specifiche dell'uscita di commutazione2 contatti di commutazione (per canale)
-
Rottura del sensore di uscita del segnaleIl relè si spegne
-
Segnale di uscita Cortocircuito del sensoreIl relè si spegne
-
Specifiche dell'uscita a relè2 contatti di commutazione (per canale)
-
Materiale dell'alloggiamentoPoliammide (UL94V-0)
-
Materiale dell'alloggiamentoPoliammide (UL94V-0)
-

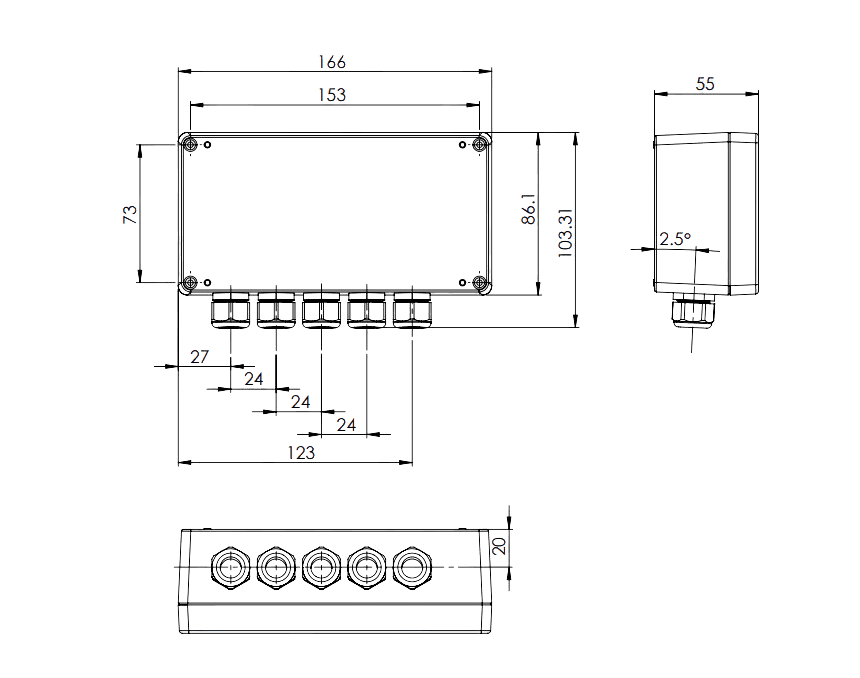

Dimensioni dell'alloggiamento85 mm x 165 mm x 55 mm
-
MontaggioSet di montaggio incluso, Montaggio su guida DIN opzionale, da montare al di fuori della zona ATEX
-
Alimentazione24 V CC ±5%, 24 V CA ±5%, 230 V CA ±5%
-
Collegamento elettricoMorsettiera
-
Consumo di energia max5 VA
-
Sezione del cavo consigliata2,5 mm²
-
Corrente e capacità di carico dei contatti250 VCA, 8 A, 2 kVA
-
Capacità di commutazione minima10 mA, 5 V CC
-
Temperatura ambiente-20 ... 50°C
-
CertificatiCE
-
Certificazione ATEXZona 1, zona 2
-
Livello SILSIL2
-
