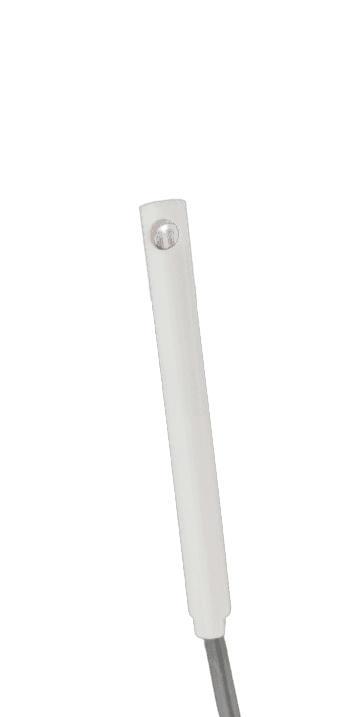

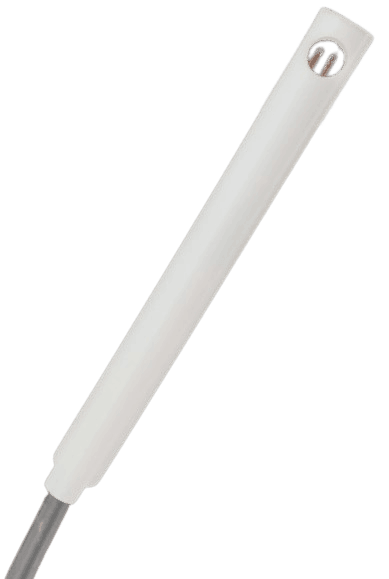

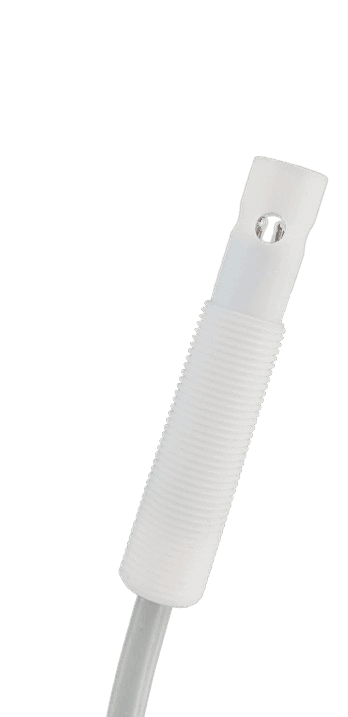

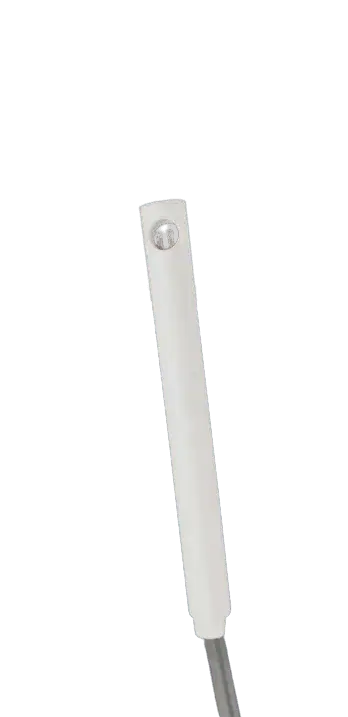

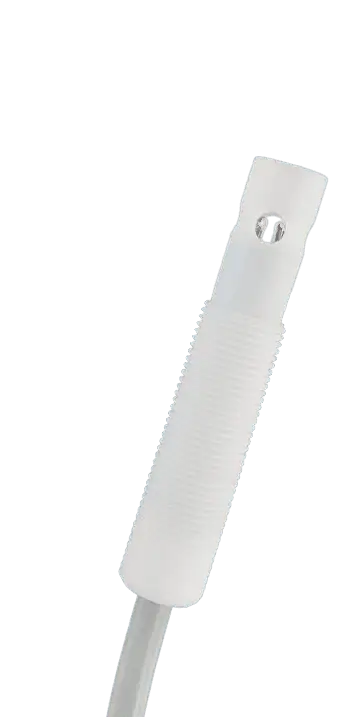

Sensore F4 Teflon

Sku: 69830/60

Descrizione

✅ Sensore per il monitoraggio della portata dei gas fino a 90 °C

✅ Campo di misura da 0,1 a 30,0 m/s

✅ Lunghezza standard del cavo: 2,5 m – estendibile opzionalmente fino a 50 m

✅ Per un facile montaggio e orientamento della sonda nel flusso d’aria: adattatore di montaggio o flangia di montaggio

✅ Da utilizzare, a seconda del segnale di uscita desiderato, con:

Unità di elaborazione NLSW®45-3 (per il monitoraggio di un punto di commutazione regolabile)
Unità di elaborazione NLSW®75A (per segnale analogico (4-20 mA e 0-10 V), nonché per il monitoraggio di un punto di commutazione regolabile)

Profondità di immersione

60 mm 115 mm 145 mm

Varianti del prodotto

Tempo di consegna: Disponibile immediatamente

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Specifiche

Medio

Gas
Tipo di dispositivo

Sensore di flusso
Progettazione del dispositivo

Sensore
Intervallo di flusso

0,1 m/s ... 30 m/s
Temperatura del mezzo

-20 ... 90°C
Classe di protezione sensore

IP67
Profondità di immersione

60 mm, 115 mm, 140 mm, Lunghezze speciali su richiesta
Connessione di processo

M12x1
Materiale del sensore

Teflon
Resistenza alla pressione

6 bar
Collegamento elettrico

Lunghezza standard del cavo: 2,5 m , Lunghezze speciali su richiesta
Gradiente di temperatura

30K/min
Certificati

CE, Testato dal TÜV Nord in conformità alla norma DIN EN 61010-1 2011-07
Certificazione ATEX

nessuna
livello SIL

nessuna
Numero tariffa doganale

90 26 80 20
codice HS

90 26 80

Domande frequenti

Welche Vorteile bietet ein Teflon-Sensor gegenüber Messing?

Teflon (PTFE) ist hochbeständig gegen aggressive Chemikalien – Säuren, Laugen, organische Lösungsmittel – die Messing angreifen würden. F4 Teflon ist daher ideal für die chemische Industrie, Labortechnik und Lebensmittelverarbeitung. Zusätzlich: längere Lebensdauer durch höhere Verschleißfestigkeit.

Warum ist die Medientemperatur auf -20 bis +90°C begrenzt?

Dies ist eine konstruktive Begrenzung des Teflon-Materials in Kombination mit dem kalorimetrischen Messprinzip. Ab +90°C sinkt die Wärmeabfuhr (Sensor funktioniert nach Kühlprinzip) und die Genauigkeit leidet. Für höhere Temperaturen bis +120°C empfehlen wir die Standard-F3 aus vernickeltem Messing bzw. Edelstahl

Unterscheiden sich die Prozessanschlüsse je Eintauchtiefe?

Ja, kritisch! F4/60 hat 10 mm Sensorrohr, während F4/115 und F4/145 ein 12 mm Sensorrohr nutzen. Dies muss bei der Montage beachtet werden. Adaptionen sind nicht vorgesehen – wählen Sie die korrekte Länge für Ihre Rohrgröße.

Welche Auswerteeinheiten sind kompatibel?

Der F4 funktioniert mit universellen Auswerteeinheiten: NLSW®45-3 (Standard mit Relais), und NLSW®75-A (Transmitter).

Ist F4 Ex und SIL-zertifizierbar?

Der ist ein Universal-Sensor für Standard-Strömungsüberwachung ohne Sicherheitsanforderungen. Für Ex und SIL1/SIL2 Anwendungen nutzen Sie die F3 SIL1 oder F3 SIL2, sowie die EX Versionen. Diese Versionen gibt es auf Anfrage auch in Teflon-Ausführungen.
