Unità di valutazione NLSW45-3 SIL2, monitoraggio del flusso con certificazione SIL2

Sku: 74297SIL2

Descrizione

Monitoraggio del flusso con certificazione SIL2 secondo IEC 62061 (corrisponde al livello di prestazione d secondo EN ISO 13849-1)

Ampio campo di misura da 0,1 a 35 m/s con temperature del fluido da 0°C a 60°C

Con uscita di commutazione adatta all'installazione in un quadro elettrico

Sviluppato per applicazioni industriali complesse, IP40

È necessario un design ridondante dell'elettronica di valutazione e l'utilizzo di 2 sensori

Alimentazione

230 V CA 24 V CA/CC

Varianti del prodotto

€429,30

Spedizione è calcolato nel checkout.

Tempo di consegna: Disponibile immediatamente

Technische Zeichnung 3D: Download

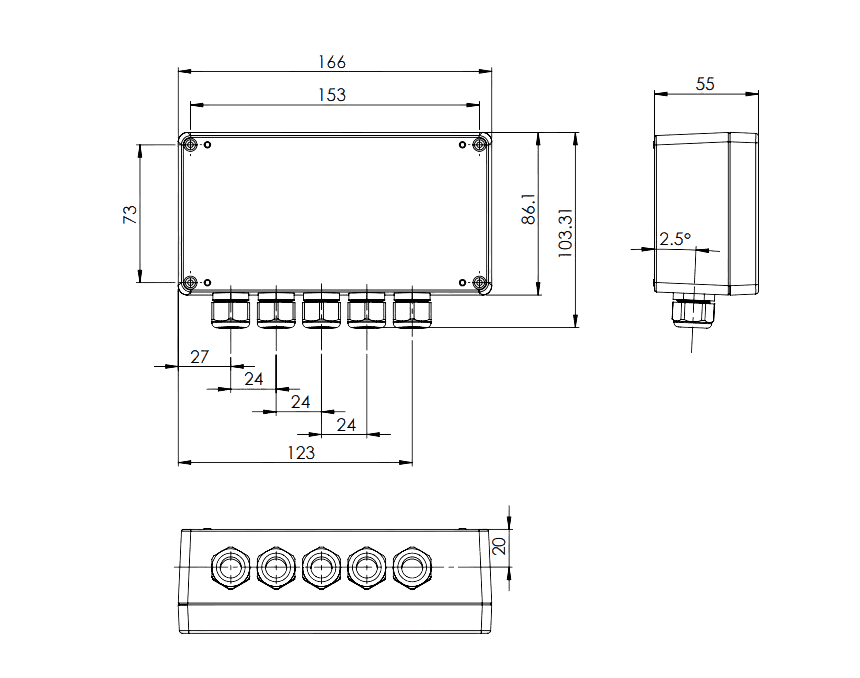

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Specifiche

Medio

Gas
Tipo di dispositivo

Unità di valutazione del flusso per l'installazione in un quadro elettrico o nel punto di misura
Intervallo di flusso

0,1 ... 30 m/s
Temperatura del mezzo

-20 ... 120°C
Display

LED (tensione e punto di commutazione)
Punto di commutazione

Regolazione continua (potenziometro)
Unità di valutazione della classe di protezione

IP65
Caratteristiche speciali

Sono necessari 2 sensori (SIL2)
Segnale di uscita

Uscita di commutazione
Specifiche di uscita di commutazione

2 contatti di commutazione (per canale)
Segnale di uscita interruzione sensore

Il relè si spegne
Segnale di uscita cortocircuito sensore

Il relè si spegne
Specifiche uscita relè

2 contatti di commutazione (per canale)
Materiale dell'alloggiamento

Poliammide (UL94V-0)
Dimensioni dell'alloggiamento

85 mm x 165 mm x 55 mm
Montaggio

Kit di montaggio incluso, Montaggio su guida DIN opzionale
Alimentazione elettrica

24 V AC/DC ±10%, 230 V CA ±5%
Collegamento elettrico

Morsettiera
Consumo massimo di energia

5 VA
Sezione trasversale del cavo raccomandata

2,5 mm²
Corrente e capacità di contatto

250 VAC, 8 A, 2 kVA
Capacità minima di commutazione

10 mA, 5 V CC
Temperatura ambiente

-20 ... 60°C
Certificati

CE
Certificazione ATEX

nessuno
livello SIL

SIL2
Paese di origine

Germania
Numero tariffa doganale

90 26 80 20
codice HS

90 26 80

Buon servizio, funziona in modo affidabile

Utilizzato in un capannone con box di manutenzione per veicoli a idrogeno. Richiesta di monitoraggio da parte del TÜV.
Ho trovato il dispositivo online e sono soddisfatto: preventivo rapido, tutte le informazioni direttamente insieme, supporto utile per il certificato di sicurezza intrinseca.

La gestione è ben studiata.

Precisa e affidabile. È tutto ciò che si desidera.

Häufig gestellte Fragen

Was bedeutet SIL2-Zertifizierung beim NLSW45-4 und wie unterscheidet er sich vom Standard NLSW45-4?

Die SIL2-Zertifizierung nach IEC 61508-5:2010 gewährleistet eine Ausfallwahrscheinlichkeit von 10⁻³ bis 10⁻² pro Anforderung. Der NLSW45-4 SIL2 verfügt über redundante 2-Kanal-Architektur mit 2× F6.x SIL2 Sensoren, größeres IP67-Gehäuse (165,5×85,5×55mm) und 2× Relais-Ausgänge – der Standard hat nur einen Kanal ohne SIL-Zertifizierung und der SIL1 hat auch nur einen Kanal aber mit SIL1 Zertifizierung.

Welche F6.x SIL2 Sensoren sind für den NLSW45-4 SIL2 verfügbar?

Benötigt werden 2 Stück F6.x SIL2 Sensoren (separat erhältlich): F6.1 SIL2 (25mm), F6.2 SIL2 (48mm), F6.3 SIL2 (70mm), F6.4 SIL2 (46mm), F6.5 SIL2 (150mm), in Prozessanschluss G1/2-Zoll oder G1/4-Zoll verfügbar. Standard-Kabellänge 2,5m, Verlängerung bis 50m möglich.

Welche Medien-Beschränkungen gelten beim NLSW45-4 SIL2?

Geeignet für Flüssigkeiten und Gase -15 bis +80°C. Glykolanteil max. 30% in Kühlkreisläufen (höhere Konzentrationen führen zu Ausfall/Fehlauslösung). F6.x SIL2 Druckfestigkeit 10 bar. Nicht für chlorhaltige Medien. Max. Temperaturgradient 20K/min.

Welche Wartungsintervalle sind für SIL2-konforme Nutzung erforderlich?

Gemäß IEC 61508 sind regelmäßige Proof Tests erforderlich: Sichtprüfung monatlich, Nahprüfung alle 6 Monate, Detailprüfung jährlich. Funktionstest beider Kanäle mit dokumentierter Prozedur mindestens jährlich. Bei verschmutzten Medien F6.x SIL2 Sensoren in handwarmer Seifenlauge reinigen.

Für welche Industriezweige ist der NLSW45-4 SIL2 hauptsächlich konzipiert?

Sicherheitskritische Flüssigkeitsprozesse in chemischer/pharmazeutischer Industrie, Kraftwerken (Kühlkreisläufe), Öl-/Gasindustrie (Prozessüberwachung), Wasseraufbereitungsanlagen, Automobilprüfständen und überall wo SIL2-konforme redundante Strömungsüberwachung für Anlagensicherheit erforderlich ist.

Wie erfolgt die korrekte Montage der redundanten Sensoren?

Kritische Montagevorgaben: Beide F6.x SIL2 Sensoren im gleichen Rohrabschnitt mit 3×D (Rohrinnendurchmesser) Mindestabstand hintereinander oder parallel auf gleicher Höhe. Einlaufstrecke mindestens 5×D, Auslaufstrecke 3×D für laminare Strömung. Sensorspitzen am Rohrmittelpunkt positionieren. Bei horizontalen Rohren seitliche Montage zur Vermeidung von Ablagerungen/Lufteinschlüssen.

Wie erfolgt die Schaltpunkt-Einstellung beim NLSW45-4 SIL2?

Die Einstellung erfolgt über Präzisions-Potentiometer während des Betriebs. Bei Nennströmung werden die Potentiometer langsam gedreht, bis die gelbe LED aufleuchtet und das Relais schaltet. Das gleiche Schaltverhältnis für Kanal 2 einstellen. Für stabile Verhältnisse sollte der Schaltpunkt leicht über dem gewünschten Wert eingestellt werden. Je nach Einbauposition und Strömungssituation im Kanal sind kleine Schaltunterschiede zwischen Kanal 1 und Kanal 2 normal.

Welche Spannungsversorgungen stehen für den NLSW45-4 SIL2 zur Verfügung?

Der NLSW45-4 SIL2 ist in zwei Versionen verfügbar: 24V AC/DC ±10% (5VA Leistungsaufnahme) oder 230V AC ±10% (10VA Leistungsaufnahme). Die Wahl richtet sich nach der verfügbaren Betriebsspannung in der Anlage.
