Durchflussmessgerät und Equipment von SEIKOM Electronic


In zahlreichen industriellen Prozessen ist die präzise Überwachung, Messung und Steuerung der Strömung mittels Durchflussmessgeräte von Flüssigkeiten und Gasen von entscheidender Bedeutung. Ob im Maschinen- und Anlagenbau, in der Chemie, verarbeitenden Industrie, Energieerzeugung oder Wasserwirtschaft – viele Branchen sind auf zuverlässige Ergebnisse einer genauen Durchflussüberwachung und -messung angewiesen.

Welcome to Shopify Store

I act like:

Ansicht als

Bei SEIKOM Electronic verfügen wir über jahrzehntelange Expertise auf dem Gebiet der Strömungsmessung. Unsere Produkte basieren auf den Prinzipien qualitativer Verarbeitung und wertvollen Erfahrungswerten aus der Industrie. Wir bieten unseren Kunden das passende Equipment für eine präzise Durchflussmessung.

Strömungsmessung als Erfolgsfaktor

Die Durchflussmessung mittels eines Durchflussmessgeräts ist ein wichtiger Prozess in verschiedenen Industriezweigen und bei technischen Anwendungen. Das Volumen oder die Menge von Flüssigkeiten oder Gasen, die innerhalb eines bestimmten Zeitraums an einem Punkt vorbeiströmen, werden dabei quantitativ bestimmt.

Es existieren unterschiedliche Arten von Durchflussmessungen, die auf verschiedenen physikalischen Prinzipien aufbauen. Wir von SEIKOM Electronic setzen bei unserer Mess- und Regeltechnik in erster Linie auf die kalorimetrische bzw. thermische Strömungsmessung. Hierbei messen zum Teil beheizte Sensoren die Umgebungstemperatur. Durch vorbeifließende Medien wie Gase oder Flüssigkeiten wird Wärme an den Sensoren abgetragen. Auf Basis dieses Temperaturabfalls wird dank der Durchflussmessgeräte die Menge des vorbeifließenden Mediums zuverlässig ermittelt. Da sich neben der Strömung auch die Medientemperatur verändern kann, findet stets eine Referenzmessung statt, um eine gleichbleibend hohe Messqualität zu gewährleisten.

Durchflussmessgeräte – effiziente Durchflussüberwachung

Für die präzise Durchflussmessung sind spezielle Geräte erforderlich. SEIKOM Electronic bietet Ihnen eine Reihe hochwertiger Durchflussmessgeräte, von einfachen Strömungswächtern und Strömungsmessgeräten bis zu präzisen Volumenstrommessgeräten. Alle Durchflussmessgeräte sind konzipiert für eine exakte und zuverlässige Strömungsmessung in anspruchsvollen industriellen Umgebungen.

In unserem Sortiment verfügen wir über verschiedene Modelle an thermischen Strömungsmessgeräten, die auf unterschiedlichen Technologien basieren und den Anforderungen verschiedener Umgebungen entsprechen:

·        Durchflussmessung von Gasen

·        Durchflussmesser für Wasser

·        Volumenstrom messen

·        Strömungswächter ATEX – Schutz in Explosionszonen

·        Strömungswächter SIL  – zertifizierte Risikoreduktion



Unsere Durchflussmessgeräte unterliegen in unserer Entwicklung strengen Kriterien, um genaue und zuverlässige Ergebnisse zu liefern. Dazu gehören eine hohe Sensibilität, eine schnelle Reaktionszeit, eine geringe Druckabhängigkeit und eine minimale Störanfälligkeit gegenüber Temperaturschwankungen.

Die Vorteile der Durchflussmessgeräte von SEIKOM Electronic

Unsere innovativen Lösungen sind darauf ausgerichtet, präzise Durchflussdaten zu liefern und somit Ihre Prozesse sicher zu gestalten und zu optimieren. Die Durchflussmessgeräte von SEIKOM Electronics bieten Ihnen deshalb viele Vorteile:

·        Mittels Durchflussmessung über unsere Messgeräte überwachen Sie zuverlässig die Strömung. In einem System verfolgen Sie den Durchfluss in Echtzeit und können sicherstellen, dass dieser den gewünschten Parametern entspricht.

·        Ebenso wird die Einhaltung von Umweltauflagen durch die Kontrolle via Durchflussmengenmesser gewährleistet. Diese Methode bietet eine zuverlässige Möglichkeit, sicherzustellen, dass Abwasser- oder Abluftströme den gesetzlichen Vorschriften und Umweltstandards entsprechen.

·        Dank unserer Durchflussmessgeräte erhalten Sie genaue Ergebnisse für eine sorgfältige und permanente Kontrolle. Dadurch haben Sie die Möglichkeit, unmittelbar auf eventuelle Veränderungen zu reagieren.

·        Mithilfe unserer Systeme zur Strömungsmessung steigern Sie spürbar die Effizienz, da Abweichungen vom Optimum direkt erkannt werden. Durch die kontinuierliche Überwachung des Durchflusses können Betreiber Prozessabläufe optimieren, Energieeffizienz steigern und unerwartete Ausfälle verhindern.

·        Der anhaltende Optimierungsprozess als Folge der Durchflussmessung kann zu deutlichen Kosteneinsparungen führen. Durch die permanente Strömungsüberwachung und gegebenenfalls Anpassung des Durchflusses werden unnötige Ressourcenverschwendungen vermieden.

·        Aufgrund der robusten Bauweise sind unsere Durchflussmessgeräte von SEIKOM Electronic sehr langlebig. Die Durchflussmessgeräte sind so konstruiert, dass sie extremen Bedingungen in verschiedenen Umgebungen standhalten.

·        Durch den Verzicht auf bewegliche Teile sind unsere Durchflussmessgeräte zudem besonders wartungsarm. Dadurch sparen Sie ebenfalls wertvolle Zeit und Kosten.



Steigern Sie Ihre Effizienz und Sicherheit mit den Durchflussmessgeräten von SEIKOM Electronic und behalten Sie so Ihre Daten zuverlässig im Blick. Darüber hinaus können Sie sich bei uns selbstverständlich auch auf eine kontinuierliche Weiterentwicklung verlassen. Auf Wunsch entwickeln wir eine spezifische Lösung für Ihren Anwendungsbereich.



Strömungsmessung – welches Durchflussmessgerät ist das richtige?

Die richtige Wahl Ihres Durchflussmessgeräts ist von entscheidender Bedeutung, da sie maßgeblich die Genauigkeit und Zuverlässigkeit der erfassten Daten beeinflusst. Neben den Umgebungsbedingungen, in denen die Messung durchgeführt wird, müssen auch die spezifischen Anforderungen des Prozesses oder der Anwendung berücksichtigt werden. Dazu gehören Aspekte wie der Messbereich, die Temperatur und der Druck des zu messenden Mediums. Darüber hinaus spielt die Art des Mediums eine wesentliche Rolle: Unterschiedliche Flüssigkeiten oder Gase weisen unterschiedliche physikalische Eigenschaften auf, die sich auf die Wahl des Durchflussmessgeräts auswirken. Die Integration des Messgeräts in das bestehende Steuerungs- oder Überwachungssystem ist ein weiterer zu beachtender Punkt. Die Kommunikationsschnittstellen und Protokolle müssen kompatibel sein, um eine nahtlose Integration zu gewährleisten.

Haben Sie noch weitere Fragen? Oder legen Sie Wert auf eine ausführliche und persönliche Beratung für Ihre Durchflussmessung? Dann treten Sie mit uns in Kontakt , wir freuen uns auf Ihre Anfrage!




Häufig gestellte Fragen

WELCHES MEDIUM (Z.B. GASE, FLÜSSIGKEITEN) SOLL BEI DER DURCHFLUSSMESSUNG GEMESSEN WERDEN?

Je nach gemessenem Medium werden unterschiedliche Sensoren und Werkstoffe eingesetzt – das dahinterliegende thermische Messprinzip ist das gleiche. Bei der Messung von Luft/ Gasen liegen die Sensorelemente in der Regel direkt im Luftstrom und können kleinste Strömungsveränderungen zuverlässig überwachen. Für die Überwachung flüssiger Medien setzen wir ein geschlossenes Fühlersystem ein.

WELCHE MEDIENTEMPERATUR SOLL GEMESSEN WERDEN?

Sämtliche Messgeräte sind für die Durchflussmessung industrieller Umgebungen bis ca. 80°C problemlos einsetzbar. Darüber hinaus bieten wir Sensoren für heiße Umgebungen bis 400°C an. Für diese Medientemperaturen setzen wir spezielle Sensorelemente ein. Diese haben sich insbesondere im Bereich von Industrieöfen, Beheizungseinrichtungen, Heizregistern, Lötanlagen sowie Test- und Prüfeinrichtungen, im Maschinen- und Anlagenbau, der Prozesstechnik, der Abgas- und Emissionsüberwachung bewährt.

WELCHER SIGNALAUSGANG WIRD BENÖTIGT?


SEIKOM Electronic bietet Durchflussmessgeräte mit verschiedenen Signalausgängen an, darunter Relais-Ausgänge und relative sowie lineare Analogausgänge (0-10 V, 4-20 mA).

Relais-Ausgänge ermöglichen die Überwachung von Mindest- oder Höchstströmen, indem ein Schaltkontakt ausgelöst wird, wenn festgelegte Werte überschritten oder unterschritten werden. Sie sind ideal für die Luftstromüberwachung in Luftkanälen und Maschinen. Gerätebeispiele sind RLSW4 bis RLSW8 und NLSW45-3.

Relative Analogausgänge liefern linearisierte Ausgangssignale zur Visualisierung der Strömungshöhe und werden oft in speicherprogrammierbaren Steuerungen (SPS, PLC, DDC) verwendet, wie bei den Modellen RLSW4A und RLSW5A.

Lineare Analogausgänge bieten die präziseste Messung und Verarbeitung der Strömung für Steuerungen und Ventilatoransteuerungen, wie beim RLSW8.

Diese Durchflussmessgeräte sind für verschiedene Anwendungen in der Strömungsüberwachung und -steuerung ausgelegt und bieten zuverlässige und genaue Messungen für unterschiedliche Anforderungen.

WELCHE BAUART DES SENSORS WIRD BENÖTIGT?

Geräte zur Durchflussmessung gibt es sowohl in Kompaktbauart (RLSW®) sowie als Auswerteeinheit zum Schaltschrankeinbau (NLSW®) mit separatem Fühler.

Bei der Kompaktbauweise (RLSW®) bilden Sensor und Auswerteelektronik eine Einheit und die Strömungsmessung sowie Signalauswertung finden direkt am Messpunkt statt. Die Messgeräte sind für den robusten Industrieeinsatz gebaut und verfügen in der Regel über den Schutzgrad IP65 (RLSW®8: IP54). Die Vorteile dieser Bauart liegen zum einen in der Möglichkeit, Informationen direkt am Einbauort abgelesen zu können (LED- oder LCD-Anzeige). Zum anderen werden Signale sofort ausgewertet und anschließend auch über längere Distanzen mittels Kabel übertragen.

Für den Schaltschrankeinbau eignet sich die Bauweise mit Auswerteeinheit (NLSW®) und separatem kabelgebundenem Sensor. Insbesondere in rauen Prozessanwendungen und wenn die Signale direkt im Schaltschrank weiterverarbeitet werden sollen, eignet sich diese Bauart. Zudem ist sie speziell für die Durchflussmessung in explosionsgeschützten Umgebungen (ATEX Zonen 1 und 2) zwingend erforderlich.

Sofern Sie sich für eine separate Auswerteeinheit entschieden haben, beachten Sie bitte, dass der zugehörige Sensor (verfügbar in unterschiedlichen Längen/ Eintauchtiefen) separat erhältlich ist.

Alle Sensoren verfügen standardmäßig über eine Kabellänge von 2,5 Metern. Gerne fertigen wir Sensoren mit längeren Kabelverbindungen (bis 30 m in Umgebungen bis 80°C) – sprechen Sie unser Team hierzu einfach an.

GIBT ES GERÄTE SPEZIELL FÜR DIE ANFORDERUNGEN AN EXPLOSIONSGESCHÜTZTE BEREICHE ODER SICHERHEITSANFORDERUNGEN WIE SIL?

Für explosionsgeschützte Bereiche setzen wir zur Durchflussmessung speziell zertifizierte Sensoren und Auswerteeinheiten für die ATEX-Zonen 1 und 2 ein. Hierfür erhalten Sie sowohl Strömungswächter mit Relais-Ausgang (NLSW®45-3 Ex) als auch mit relativem Analogausgang (NLSW®75-A Ex). Im Lieferumfang sind hier die Auswerteeinheit und zwei Zenerbarrieren für den Einbau außerhalb des explosionsgeschützten Bereichs enthalten.

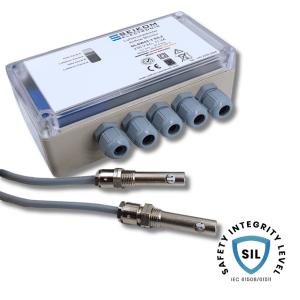

Für Umgebungen mit SIL1-Anforderungen bieten wir zur Durchflussmessung ebenso zertifizierte Geräte an (NLSW®45-3 SIL1 und Fühler F3.x SIL1).

Für Anwendungen mit ATEX und SIL1-Anforderung verfügen wir in unserem Sortiment über das Gerät NLSW®45-3 Ex SIL1, welches beide Anforderungen erfüllt. Auch hier sind im Lieferumfang die Auswerteeinheit und die zugehörigen Zenerbarrieren enthalten.

Bitte beachten Sie, dass sowohl die Auswerteeinheit als auch der Fühler entsprechend zertifiziert sein müssen, um den Anforderungen an explosionsgeschützte Bereiche als auch den SIL1-Anforderungen zu erfüllen. Sämtliche Zertifikate stellen wir Ihnen auf Nachfrage jederzeit gern zur Verfügung.

WELCHE SENSORLÄNGE BENÖTIGE ICH?

Für die zuverlässige Durchflussmessung wird eine laminare und damit stetige Strömung ohne Verwirbelungen benötigt. Diese Strömung tritt erfahrungsgemäß in der Mitte des Luftkanals oder Rohres auf. Der Sensor sollte daher bis in die Mitte des Kanals oder Rohres hineinreichen.

Luftstromsensoren sind in den Standardlängen von 50 mm (Fx), 130 mm (Fx.1), 165 mm (Fx.2), 300 mm (Fx.3), 400 mm (Fx.4) oder 500 mm (Fx.5) verfügbar. Darüber hinaus sind auch Sonderlängen problemlos möglich.

Für die Strömungsmessung flüssiger Medien stehen Sensoren standardmäßig mit einer Eintauchtiefe von 46 bzw. 150 mm zur Verfügung. Auch hier stellen wir bei Bedarf gerne Sonderlösungen zur Verfügung.

Neben der Sensorlänge gilt es für ein optimales Messergebnis auch die Einlauf- bzw. Auslaufstrecken (vor und hinter dem Sensor – in der Regel mind. 5-facher Rohr- bzw. Kanaldurchmesser) zur berücksichtigen. Die Montage direkt hinter einem Ventilator bzw. abgewinkeltem Rohr oder Hindernis sollte aufgrund von Verwirbelungen vermieden werden.

WELCHEN PROZESSANSCHLUSS BENÖTIGE ICH?

Für den Einbau im Luftkanal oder Rohr stehen grundsätzlich verschiedene Einbau-Optionen zur Verfügung. Alle SEIKOM Electronic-Sensoren zur Durchflussmessung verfügen über einen Gewinde-Anschluss und können somit direkt ins Rohr eingeschraubt werden.

Luftstromsensoren werden standardmäßig mit einem PG7-Gewinde geliefert und können direkt in den Luftkanal bzw. in das Rohr eingeschraubt werden.

Mittels separat erhältlicher Reduzierstücke kann der Sensor einfach auf die Prozessanschlüsse M16 x 1,5, M20 x 1,5 oder G1/2-Zoll (oder andere Anschlüsse) angepasst werden.

Sensoren für die Messung flüssiger Medien (z.B. RLSW®7, F6.x) verfügen standardmäßig über einen G1/2-Zoll- bzw. einen G1/4-Zoll-Anschluss.

Darüber hinaus bieten wir Ihnen Einschraubadapter mit einem Außengewinde M20 x 1,5 an. Hier können Sie die Eintauchtiefe des Sensors stufenlos anpassen und somit den optimalen Messort für die Strömungsmessung problemlos identifizieren. Für die regelmäßige Reinigung des Sensors (z.B. in verschmutzten Medien, in Abgas-Umgebungen, etc.) ist ein einfaches Herausnehmen der Sensoren möglich.

Darüber hinaus bieten wir Ihnen verschiedene Montageflansche als Zubehör an.

SIND DIE GERÄTE TÜV-ZERTIFIZIERT?

Ja, unsere ausgewählten Geräte zur Durchflussmessung bieten wir mit TÜV-Baumusterprüfung nach DIN EN 61010-1:2011-07 an. Die Geräte sind zertifiziert und es finden regelmäßige Inspektionen und Qualitätsüberprüfungen in unseren Fertigungswerkstätten von unserem erfahrenen Team statt.
