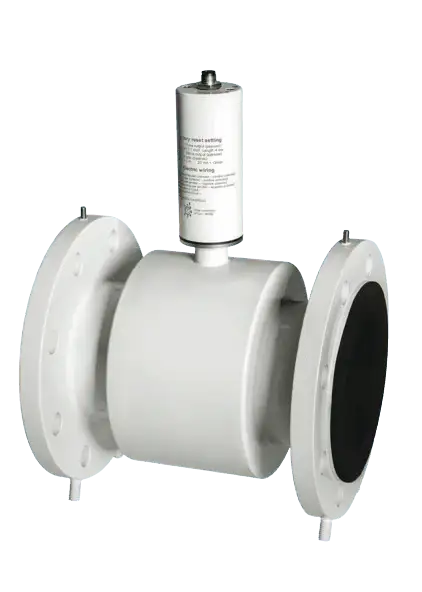

Flux de débit magnétique Flowguard® FT420

SKU: 1316/K/DN4/G/PN16/PVDF/ST/65/1/24

Description

✅ Mesure magnéto-inductive du débit de haute précision avec 800 mesures par seconde

✅ Précision de mesure ≤ 0,5 % avec une répétabilité de 0,2 % pour une qualité de processus optimale

✅ Large plage de diamètres allant de DN4 à DN600 pour des applications variées

✅ Mesure bidirectionnelle des liquides électriquement conducteurs à partir de 20 μS/cm

✅ Conception industrielle robuste, supportant une température du fluide allant jusqu’à 90 °C et une pression de service maximale de PN100 (DIN)

✅ Communication Bluetooth SPP avec des applications Android/Windows pour un paramétrage simple

✅ La détection intelligente des conduites vides (DN10-DN600) empêche les erreurs de mesure

✅ Configurations de sortie polyvalentes : impulsions, 4-20 mA, état, commutateur de débit

✅ Conception sans entretien, sans pièces mobiles, pour une disponibilité maximale

✅ Raccords de process flexibles : bride, sandwich, filetage, Clamp, qualité alimentaire

✅ Large choix de matériaux : PTFE, PFA, ETFE, PVDF, caoutchouc pour différents fluides

✅ Indices de protection IP65 à IP68 pour les environnements industriels exigeants

✅ 2 affichages d'état à LED 4 couleurs pour une identification immédiate de l'état de fonctionnement

✅ Version ATEX disponible en option pour les zones à risque d'explosion

diamètre
Connexion d'essai
garniture
Lieferzeit Symbol Délai de livraison : Livrable en 3-4 semaines

Bedienungsanleitung DE: Download

Datenblatt DE: Download

Datenblatt EN: Download

spécification
  • Moyen
    Liquides
  • Type d'appareil
    Débitmètre à induction magnétique
  • Conception de l'appareil
    Appareil compact
  • Plage de débit
    0,2 … 12 m/s, mesure bidirectionnelle, max. (1/60)
  • Précision de débit
    ≤0,5% de la valeur mesurée
  • Température du milieu
    max. 90°C (selon le modèle)
  • Affichage
    2x Led avec 2x couleurs chacune
  • Classe de protection du capteur
    IP65, IP67, IP68
  • Classe de protection du boîtier
    IP65, IP67, IP68
  • Caractéristiques spéciales
    Communication Bluetooth pour le réglage
  • Signal de sortie
    Sortie d'impulsions, Sortie analogique
  • Signal de sortie de rupture de capteur
    <3,5 mA
  • Connexion de processus
    Sandwich (PN25 uniquement), Bridé DIN (EN1092) - acier carbone ou acier inoxydable, Filetage (EN 10226-1) Qualité alimentaire (DIN 11851 Raccord, collier)
  • Matériau du boîtier
    Acier ST37 (revêtu), Acier inoxydable SS304 Bride, Acier inoxydable SS316 Bride
  • Matériau du capteur
    Acier CrNi DIN 1.4571, Hastelloy C4, Titane, Tantale
  • Résistance à la pression
    PN10, PN16, PN25, PN40, PN64, PN100, JIS : 10K, JIS : 20K, JIS : 40K, ANSI : 150lb, ANSI : 300lb
  • Diamètre
    DN4 ... 600 (autres diamètres sur demande)
  • Alimentation électrique
    24 V DC ±15
  • Connexion électrique
    connecteur M12, 8 broches
  • Autoconsommation
    4,2 VA
  • Température ambiante
    0 ... 55°C
  • Certificats
    CE
  • Certification ATEX
    pas de
  • Niveau SIL
    pas de
  • Pays d'origine
    Allemagne
  • Numéro tarifaire douanier
    90 26 80 20
  • Code SH
    90 26 80
  • Reproductibilité du signal de sortie
    0,2%

Foire aux questions

Was ist das Besondere an 900 Messungen pro Sekunde beim FT420?

Die 900 Messungen/Sekunde ermöglichen extrem präzise Batch-Prozesse und Dosierungsanwendungen. Dies ist deutlich höher als bei Standard-Durchflussmessern und macht den FT420 ideal für die Pharmaindustrie, Lebensmittelproduktion und präzise Chemiedosierung.

Welche Medien kann der FlowGuard® FT420 messen?

Alle elektrisch leitfähigen Flüssigkeiten ab 20 μS/cm Leitfähigkeit. Von Trinkwasser über Säuren und Laugen bis hin zu Schlamm und Pasten bei Temperaturen bis 90°C - abhängig von der gewählten Auskleidung.

Wie funktioniert die Bluetooth-Kommunikation?

Der FT420 nutzt Bluetooth SPP (Serial Port Profile) zur drahtlosen Kommunikation. Mit den Apps für Android und Windows können alle Parameter bequem vor Ort eingestellt, Diagnosen durchgeführt und Kalibrierungen vorgenommen werden.

Was ist Leerrohr-Erkennung und warum ist sie wichtig?

Die Leerrohr-Erkennung erkennt automatisch, wenn das Messrohr nicht vollständig gefüllt ist, und verhindert dadurch Fehlmessungen. Bei DN10-DN600 verfügbar, erhöht sie die Messsicherheit erheblich, besonders bei intermittierenden Prozessen.

Welche Prozessanschlüsse sind verfügbar?

Flanschanschlüsse nach DIN/EN1092, Sandwich-Design für nachträglichen Einbau, Gewinde nach EN10226-1, Food-Grade Clamp nach DIN32676/11851. Alle Optionen in verschiedenen Materialien und Druckstufen.

Ist der FT420 wartungsfrei?

Ja, durch das magnetisch-induktive Messprinzip ohne bewegliche Teile ist der FT420 praktisch wartungsfrei. Die Selbstdiagnose-Funktionen und 4-Farben-LED-Anzeige erleichtern die Überwachung zusätzlich.

Welche Ausgangssignale bietet der FT420?

Zwei konfigurierbare Ausgänge: OUT1 als Impulsausgang (max. 1,6 kHz), OUT2 als Impuls/Status/Flow-Switch, plus passiver 4-20mA Analogausgang. Alle Ausgänge über Bluetooth konfigurierbar.

Gibt es eine ATEX-Version des FT420?

Ja, der FlowGuard® FT420 Ex ist für explosionsgefährdete Bereiche zertifiziert und erfüllt verschiedene ATEX-Kategorien. Ideal für chemische Industrie, Petrochemie und andere Ex-Bereiche.
