RLSW9 Volume Stream pour la mesure du débit des gaz jusqu'à 350 ° C

SKU: 1362F3M8/50

Description

✅ Débitmètre et anémomètre avec sortie analogique linéaire de qualité régulation (0 … 10 V & 4 … 20 mA) et commutateur

✅ Convient pour des températures de fluide allant jusqu’à 350 °C

✅ Affichage des valeurs mesurées via écran LCD, barre LED et voyant d'alarme

✅ Plage de mesure librement modulable en m/s, m³/h, l/min

✅ Détection sensible et rapide du débit d'air jusqu'à 30 m/s, en option jusqu'à 200 m/s

✅ Sonde en laiton nickelé (de série), en acier inoxydable ou en Téflon disponible

✅ Capteur de débit d'air RLSW9 à clavier à membrane LCD avec couvercle rabattable, touches Menu/Mode et menu à 10 options pour un paramétrage professionnel de 0,1 à 30 m/s

✅ Temps de mise en service ultra-rapide de 5 s contre 25 s (RLSW8) : mise en service 5 fois plus productive et séquence de démarrage optimisée

✅ Mise à niveau du boîtier en IP67 pour une immersion temporaire : protection robuste contre la poussière et l'eau par rapport à la norme IP54 pour les applications en environnements difficiles

✅ Section d’entrée de 5×D optimisée pour l’installation : encombrement réduit de moitié par rapport à 10×D (RLSW8) pour une intégration plus facile dans les systèmes de gaines existants

✅ Système de menu LCD avancé : langues DE/EN, contrôle du rétroéclairage, atténuation « lente » (1-255), hystérésis d'alarme, réglage du facteur d'étalonnage

✅ Relais SPDT 175 V/0,25 A : spécialement conçu pour la signalisation et l'intégration dans un API, plutôt que pour la commutation de charges élevées, avec une puissance de commutation minimale de 10 mA/5 V CC

✅ Débit volumique maximal de 63 000 m³/h : augmentation par rapport au modèle 63 000 (RLSW8) avec des dimensions librement sélectionnables m/s ↔ m³/h ↔ l/min via le menu

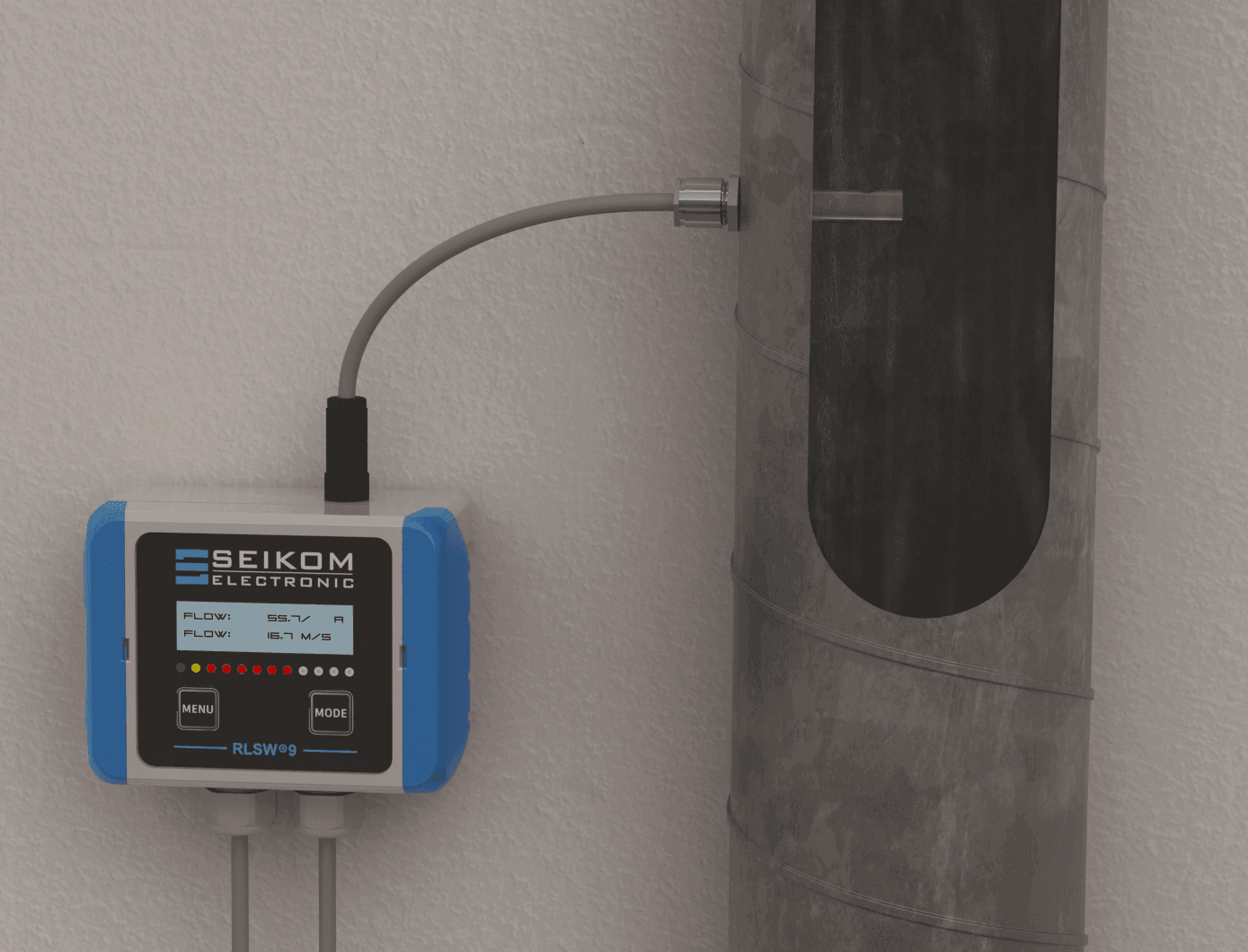

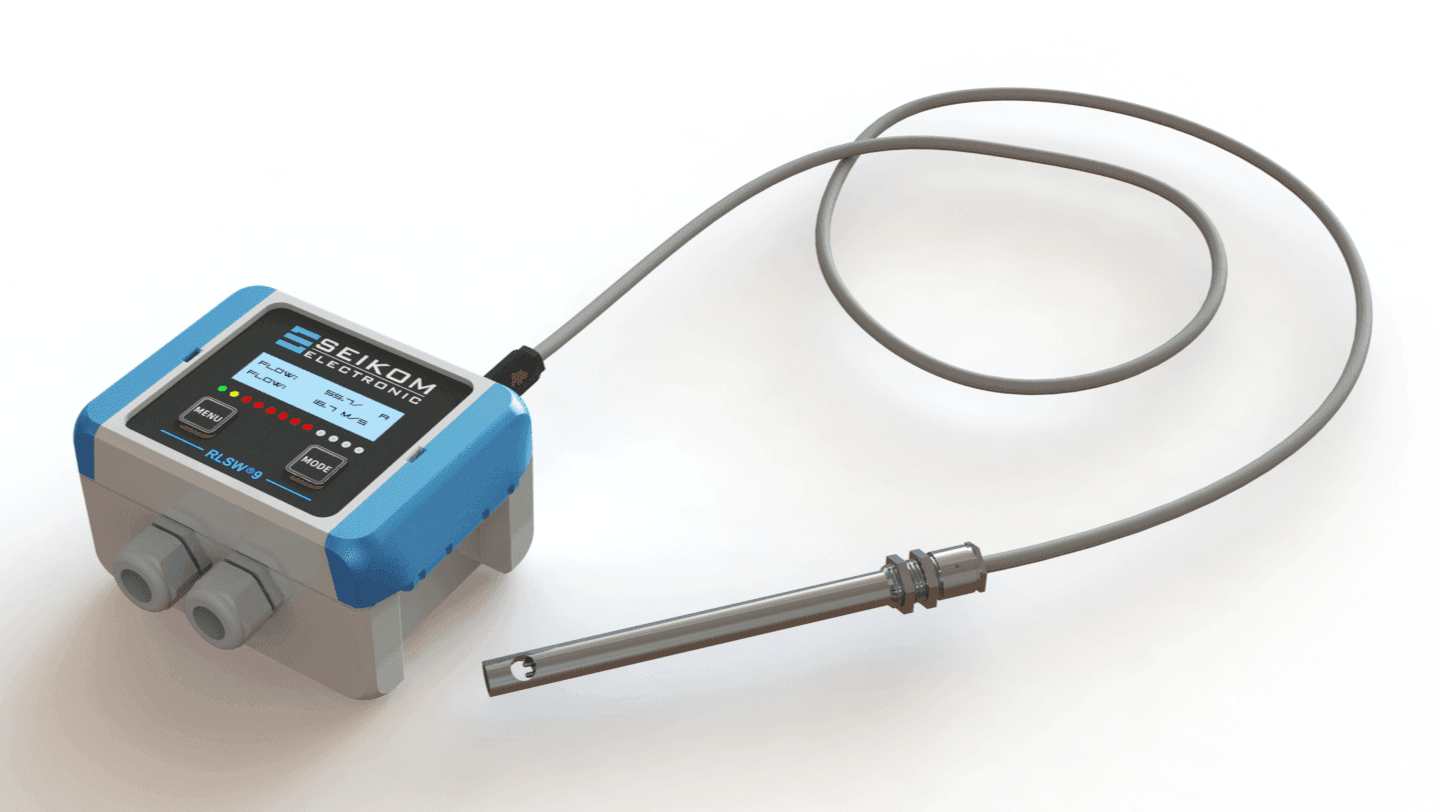

✅ Option capteur M8 : capteur déporté avec câble de 2,5 m, calibré par paires pour des températures allant jusqu’à 250/350 °C, pour une installation modulaire

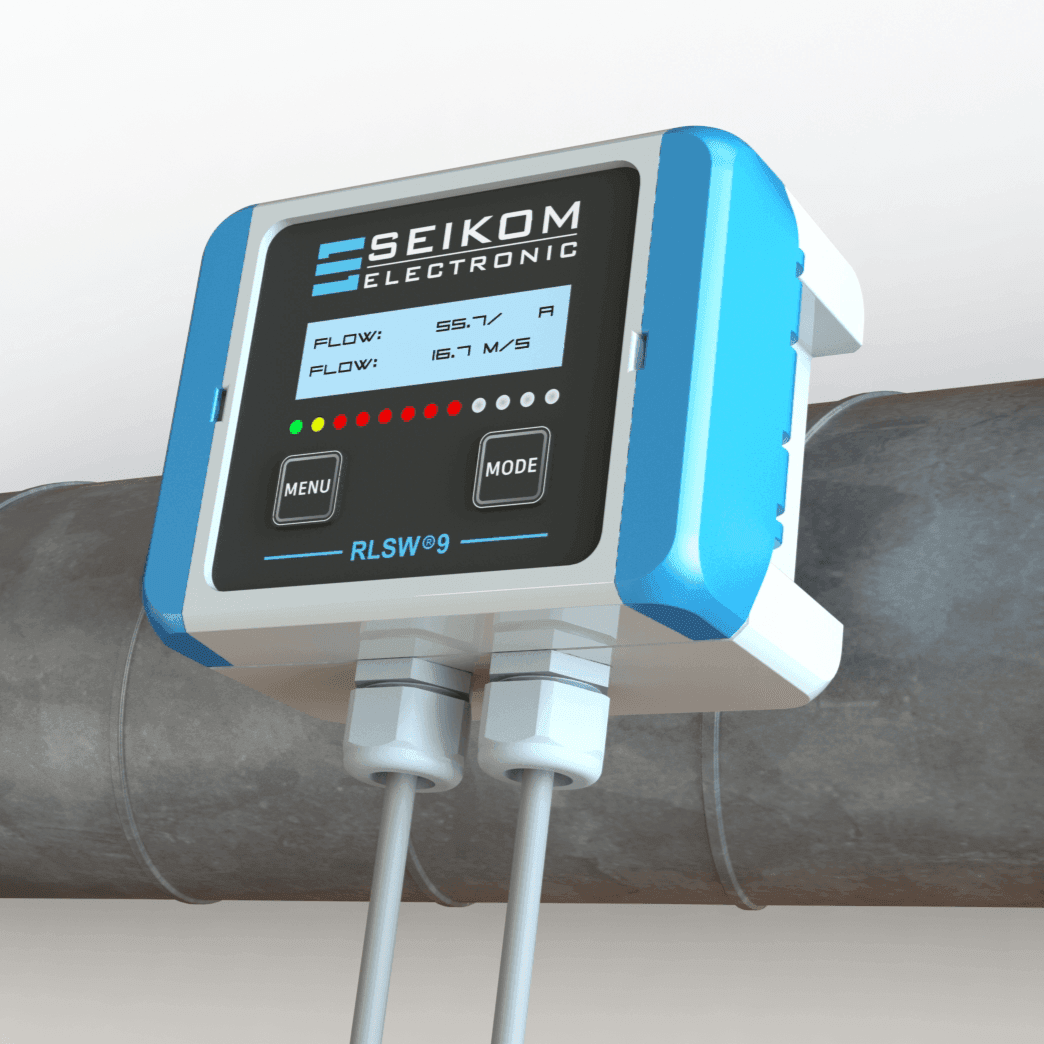

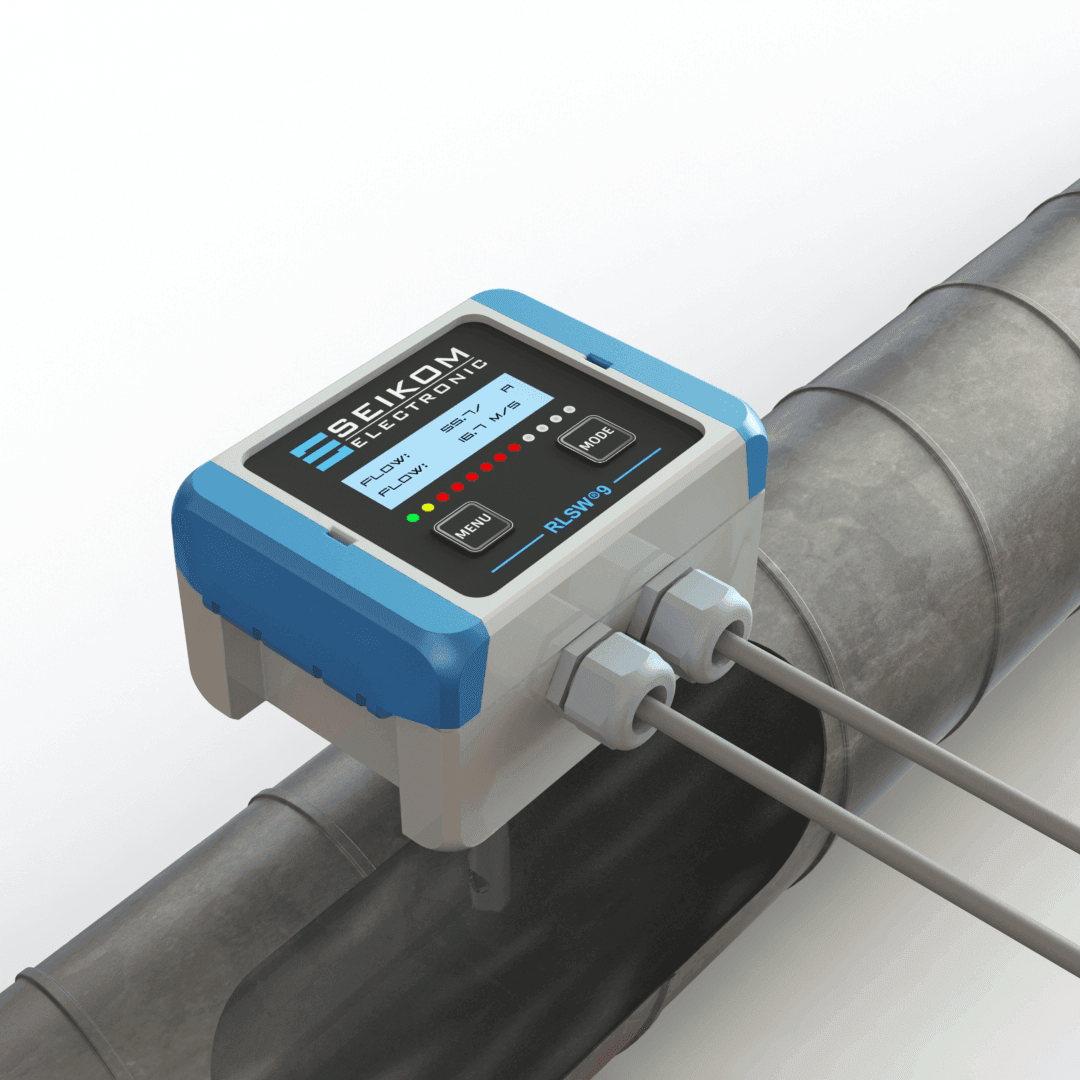

✅ Forme compacte 113 × 80 × 60 mm, montage optimisé pour armoire électrique avec raccordement à 9 bornes

✅ Autosurveillance « Fail-Safe » : surveillance continue du capteur, de l'électronique et du câble avec codes d'erreur, signal de défaillance 4 mA, désactivation automatique du relais

✅ Applications professionnelles : fours industriels, processus de séchage, systèmes d'aspiration, automatisation CVC des bâtiments avec une résistance extrême aux températures allant jusqu'à 350 °C

⚠️ Remarque générale concernant les sorties analogiques :
La sortie Iout (-) ne doit pas être reliée au pôle négatif de la tension d'alimentation, ni à la masse, ni à la terre.
L'alimentation électrique de l'unité d'évaluation en aval (par ex. API) doit être isolée galvaniquement et ne doit pas établir de liaison à la masse.
Le cas échéant, il convient d'utiliser un isolateur d'alimentation.

Type d'appareil
Température médiatique
Profondeur d'immersion
Lieferzeit Symbol Délai de livraison : Livrable en 2-3 jours

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

spécification
  • Moyen
    Gaz
  • Type d'appareil
    Appareil compact Flux
  • Conception de l'appareil
    Appareil compact avec sonde (montée à demeure), Appareil compact avec sonde (déportée)
  • Plage de débit
    0,1 ... 30 m/s (disponible en option jusqu'à 200 m/s)
  • Précision de débit
    ±5% de la valeur finale de la plage de mesure, Reproductibilité ±2% de la valeur finale de la plage de mesure
  • Affichage
    LCD avec rétroéclairage désactivable, LED jaune pour des vitesses d'écoulement > point de commutation, LED verte en fonctionnement, 10 LED rouges pour la vitesse d'écoulement en pas de 10
  • Point de commutation
    Réglage en continu (logiciel ou potentiomètre)
  • Unité d'évaluation de la classe de protection
    IP66
  • Classe de protection du capteur
    IP67
  • Caractéristiques spéciales
    sortie analogique linéaire Vitesses de flux mesurables jusqu'à 200 m/s, alarme acquittable, boîtier en acier disponible sur demande, pontage de démarrage réglable 0 ... 300 s Dimensions de vitesse : m/s, l/min, m³/h, sortie analogique linéaire utilisable jusqu'à une température de fluide de 350°C, vitesses de flux mesurables jusqu'à 200 m/s, boîtier en acier disponible sur demande, alarme acquittable, pontage au démarrage réglable 0 ... 300 s, dimensions de vitesse : m/s, l/min, m³/h
  • Signal de sortie
    Sortie de commutation, Sortie analogique
  • Spécification de sortie de commutation
    1 contact à fermeture (ferme/ouvre en cas de flux, réglable)
  • Signal de sortie de rupture de capteur
    Codes d'erreur spécifiques à l'écran LCD, 4 mA, Le relais tombe
  • Signal de sortie de court-circuit du capteur
    Codes d'erreur spécifiques à l'écran LCD, 4 mA, Le relais tombe
  • Spécification de sortie de relais
    1 contact à fermeture (ferme/ouvre en cas de flux, réglable)
  • Profondeur d'immersion
    50, 130, 165, 300, 400, 500, Longueurs spéciales sur demande
  • Connexion de processus
    PG7, en option : G1/2 pouce à l'aide d'un réducteur
  • Matériau du boîtier
    Polycarbonate, UL94-V0
  • Matériau du capteur
    MS58, nickelé (acier inoxydable disponible en option)
  • Résistance à la pression
    10 bar
  • Dimensions du boîtier
    80 mm x 113 mm x 60 mm
  • Alimentation électrique
    20 ... 30 V DC
  • Connexion électrique
    9 bornes (max. 1,5 mm²)
  • Consommation électrique maximale
    5 VA
  • Courant et capacité de contact
    175 V AC/DC, 0,25 A
  • Capacité de commutation minimale
    10 mA, 5 V DC
  • Température ambiante
    -20 ... 60°C
  • Chemin d'entrée optimal
    >10 DN
  • Chemin de sortie optimal
    >5 DN
  • Gradient de température
    30K/min
  • Certificats
    CE
  • Certification ATEX
    aucune
  • Niveau SIL
    aucune
  • Pays d'origine
    Allemagne
  • Numéro tarifaire douanier
    90 26 80 20
  • Code SH
    90 26 80
