HumiGuard® HT130 - Transmetteur d'humidité pour zones ATEX 2, 1 & 0

Air, non agressif

Transmetteur d'humidité

Version compacte/canal, Version murale

-40 ... 80°C

0 ... 100% HR

MB 5 ... 95% rF, bei 10 ... 40°C: ±2.0% rF, T<10°C, T>40°C … 0,1%/K zusätzlich

IP66

IP65

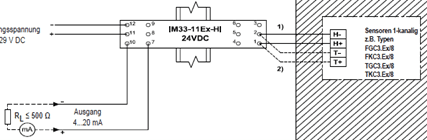

Alimentation du transmetteur recommandée : IM33-11Ex-Hi/24 V DC (monovoie), Accessoires : presse-étoupe à sécurité renforcée nécessaire pour le montage du capteur dans une barrière de séparation, Câble entre le capteur et l'alimentation du transmetteur : NF14 (radio métropolitaine), max. 200 m, capacité max. 20 nF/100 m

Sortie analogique

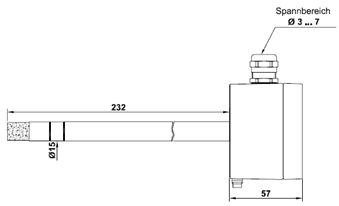

Version canal : 194 mm, version murale : 73 mm

Presse-étoupe avec sécurité accrue nécessaire pour le montage du capteur dans la barrière de la cloison, M25 x 1,5, plage de serrage Ø11,5 ... 15,5 mm

Aluminium moulé sous pression

Acier inoxydable

25 bar

Aluminium moulé sous pression

75 mm x 80 mm x 57 mm

Ø15 mm

13 ... 24 V DC, à sécurité intrinsèque, tension d'entrée max. : 24 V DC, courant d'entrée max. : 100 mA

Presse-étoupe : M16 x 1,5, plage de serrage Ø3 ... 7 mm, Couple de serrage 4 Nm, Bloc d'alimentation du transmetteur recommandé : IM33-11Ex-Hi/24 V DC (monocanal)

puissance d'entrée max. : 780 mW

NF14 (radio métropolitaine), max. 200 m, capacité max. 20 nF/100 m

II

-40 ... 80°C

-40 ... 80°C

CE, Certificat d'examen de type CE, IBExU, 07 ATEX 1114

II 1/2 G Ex IIC T4 Ga/Gb, II 2D Ex ia IIIC T95°C Db, -40°C ≤Ta ≤80°C, Approuvé pour l'utilisation dans des zones à risque d'explosion selon l'attestation d'examen CE de type, IBExU 07 ATEX 1114

Allemagne

90 26 20 20

90 26 20
