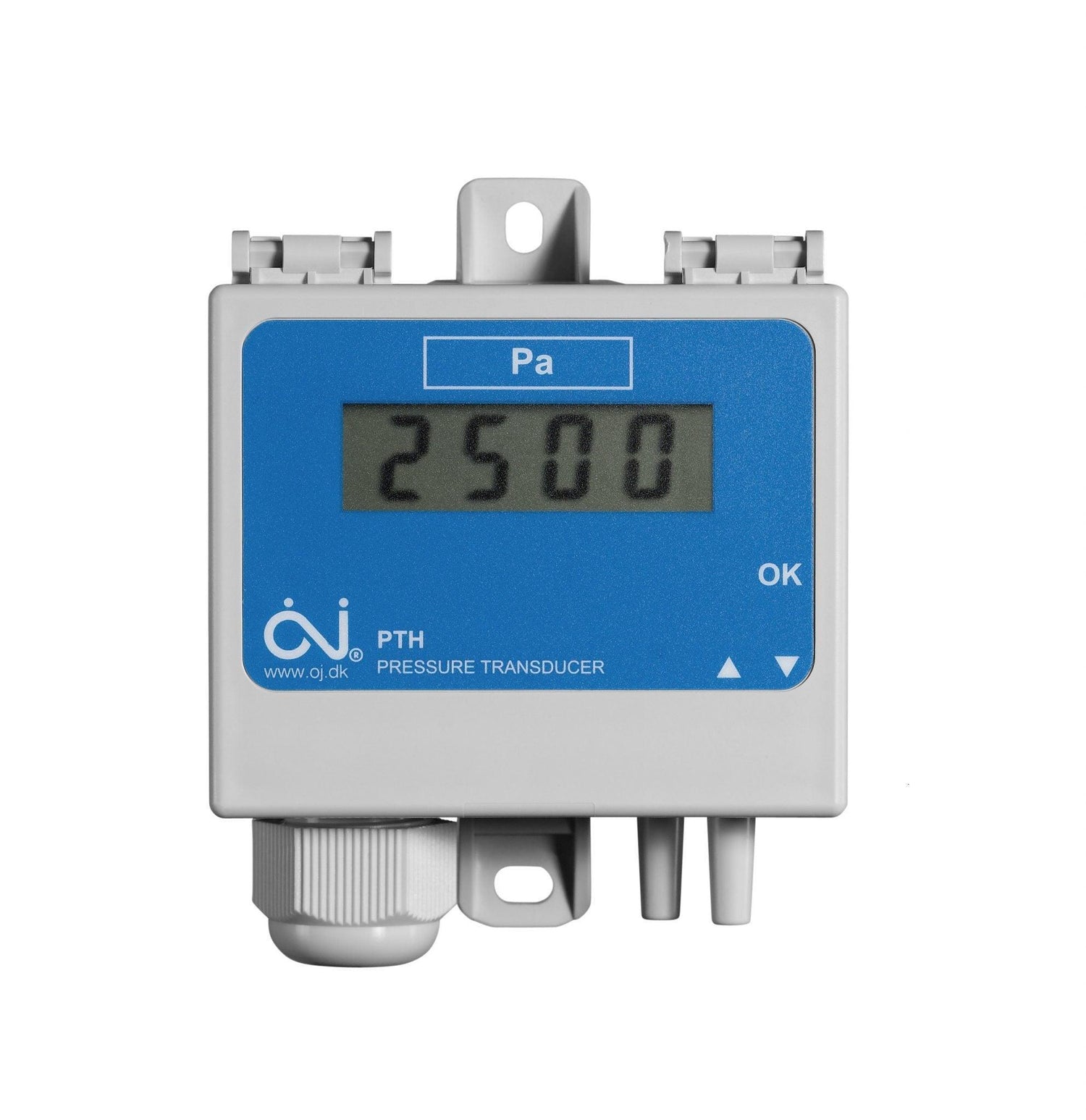

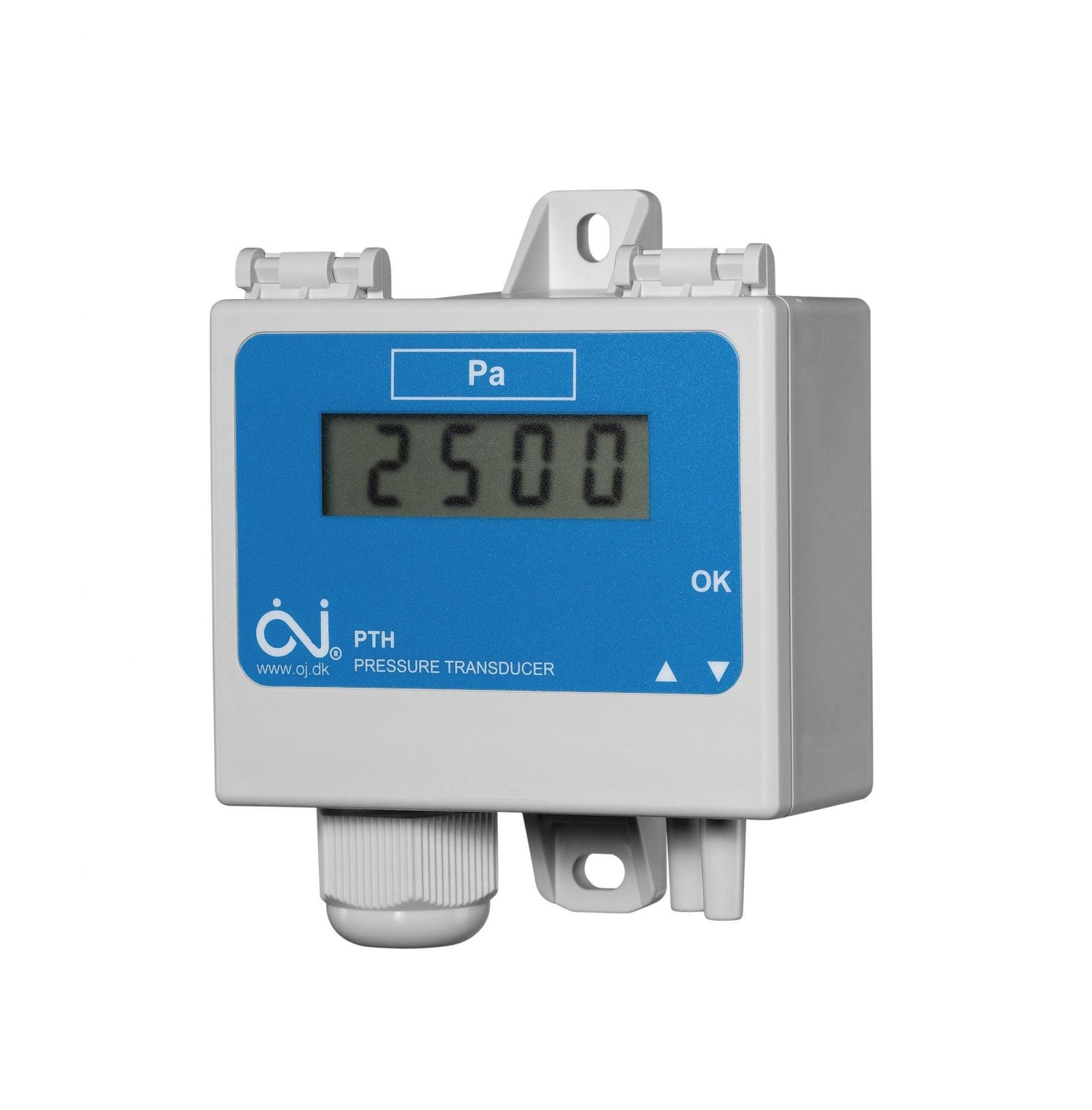

PTH-3202-DR Transmetteur de pression jusqu'à 2.500 Pa avec relais, sortie analogique et LCD
Description
Description
✅ Mesures précises pour les applications industrielles dans la plage 0 - 2.500 Pa
✅ Sortie relais incluse pour la surveillance d'un point de commutation
✅ Construction robuste pour les environnements difficiles
✅ Installation facile grâce à un design compact
✅ Applications multiples, par ex. surveillance du flux d'air par pression différentielle, surveillance des filtres, surveillance des salles blanches et contrôle des processus
✅ Accessoires recommandés : Kit de raccordement composé d'un raccord de tuyau et de raccords ainsi quede Adaptateur pour profilé chapeau
PTH-3202-DR Transmetteur de pression jusqu'à 2.500 Pa avec relais, sortie analogique et LCD est en stock et sera expédié dès qu'il sera à nouveau disponible
La disponibilité pour les collectes n'a pas pu être chargée
Dessin technique en 3D : Télécharger
Dessin technique 2D : Télécharger
Mode d'emploi FR : Télécharger
Manuel d'utilisation EN : Télécharger
Spécification
Spécification
-
MoyenGaz
-
Type d'appareilTransmetteur de pression différentielle
-
Type d'appareilAppareil compact
-
Précision de mesure de la pression différentielle<0,5% x Messwert + 0,3% x Eingestellter Messbereichsendwert + 2,5 Pa
-
Nombre de plages de mesure Pression différentielle8
-
Valeur finale maximale de la plage de mesure2.500 Pa
-
AnnonceÉcran LCD avec résolution de 0,1 Pa
-
Type de protection du boîtierIP54
-
ParticularitésAmortissement (au choix) de 0,4 s ou 10 s 8 plages de pression réglables Éléments de pression à semi-conducteurs sans passage d'air pour éviter la pénétration de poussière provenant de la tuyauterie Élément de mesure compensé en température, de sorte qu'une mesure de pression optimale est obtenue dans toute la plage de température spécifiée
-
Signal de sortieSortie analogique
-
Raccord au processus2 × Ø6,2 mm
-
Matériau du boîtierPolyamide
-
Résistance à la compression30 kPa
-
Matériau du boîtierPolyamide
-

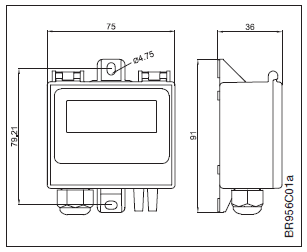

Dimensions77 mm × 91 mm × 38 mm
-
Alimentation en tension13,5 ... 28 V DC
-
Raccordement électrique4 x bornes à vis, max 1,5mm
-
Puissance absorbée max0,5 W
-
Résistance de chargeMaximale Last 0 … 10 V : >2,5 kΩ, Maximale Last 0 … 20 mA : <=450 Ω
-
Température ambiante-20 ... 70°C
-
Température de stockage-40 ... 70°C
-
Humidité ambiante10% ... 95% RH, sans condensation
-
CertificatsCE
-
