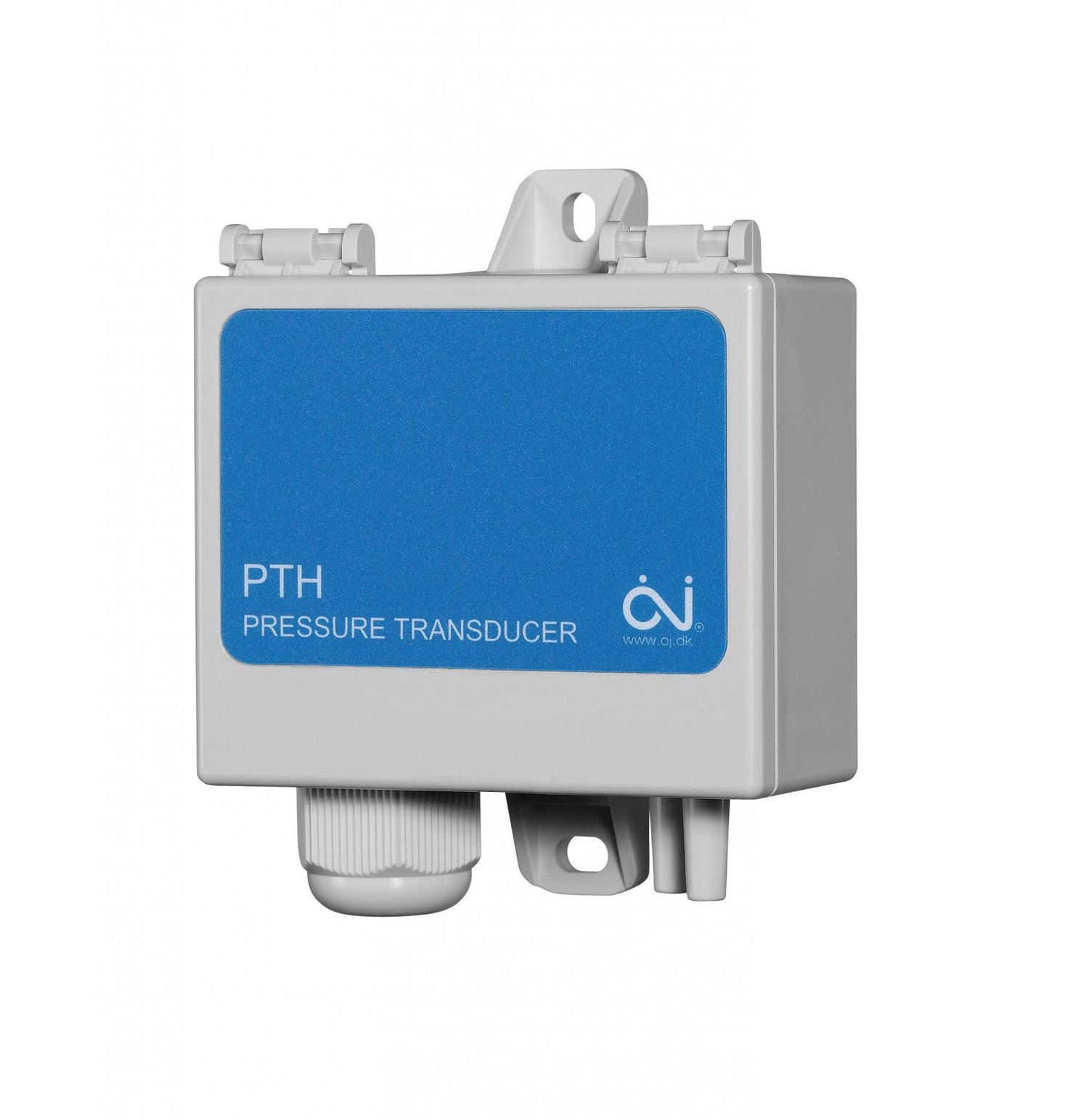

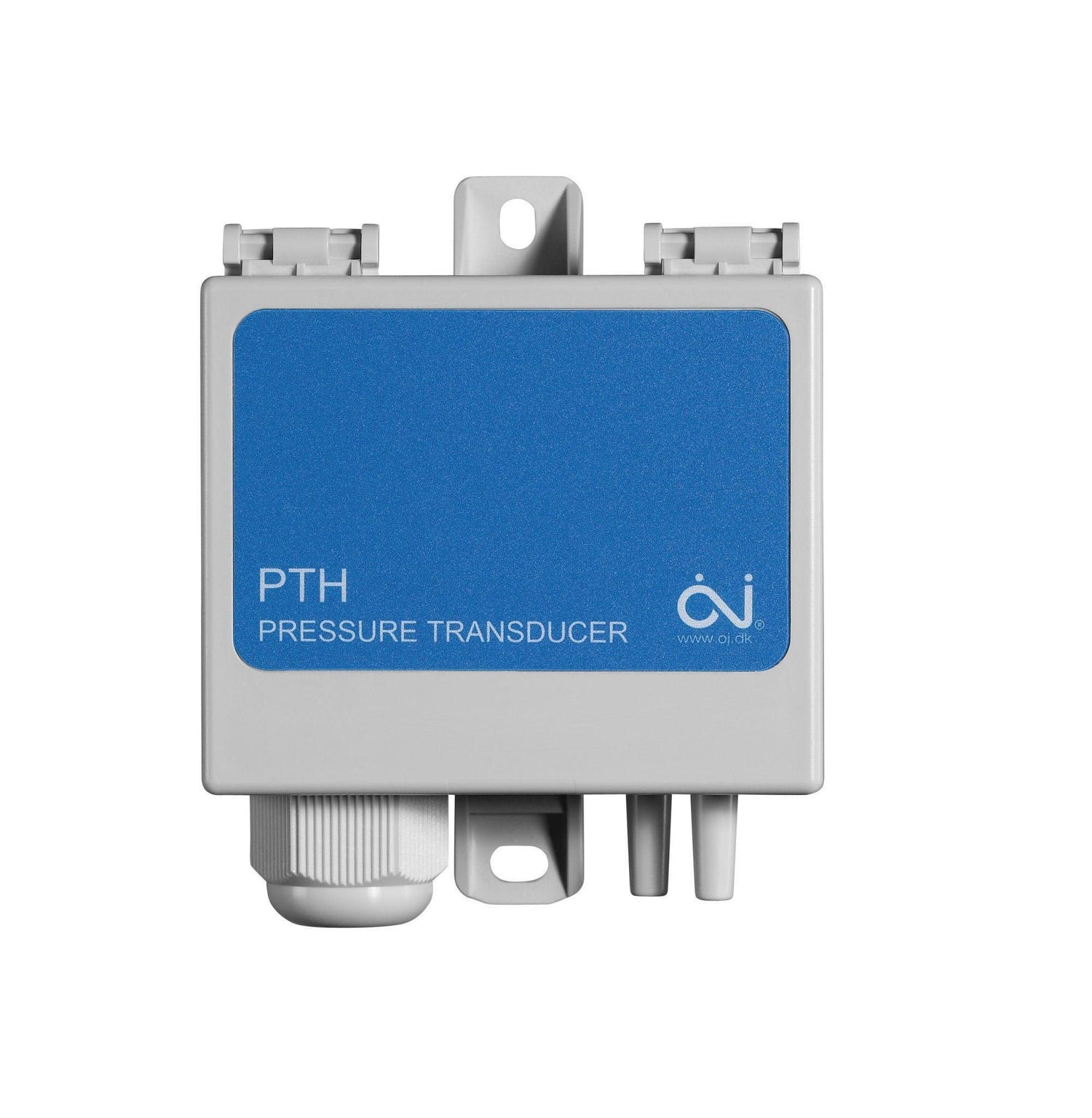

PTH-3202 Transmetteur de pression jusqu'à 2.500 Pa avec sortie analogique
Description
Description
✅ Präzise Messungen für industrielle Anwendungen im Bereich -50 - 2.500 Pa (für erweiterten Messbereich bis 5.000 Pa siehe PTH-3502)
✅ Robuste Bauweise für raue Umgebungen, optional verfügbar mit Display (PTH-3202-DF)
✅ Einfache Installation durch kompaktes Design
✅ Vielseitig einsetzbar z. B. Luftstromüberwachung mittels Differenzdruck, Filterüberwachung, Reinraumüberwachung und Prozesskontrolle
✅ Hohe Genauigkeit von ±0,25%
✅ Empfohlenes Zubehör: Anschluss-Set bestehend aus Schlauchverbindung und Anschlüssen sowie Hutschienen-Adapter
PTH-3202 Transmetteur de pression jusqu'à 2.500 Pa avec sortie analogique est en stock et sera expédié dès qu'il sera à nouveau disponible
La disponibilité pour les collectes n'a pas pu être chargée
Dessin technique en 3D : Télécharger

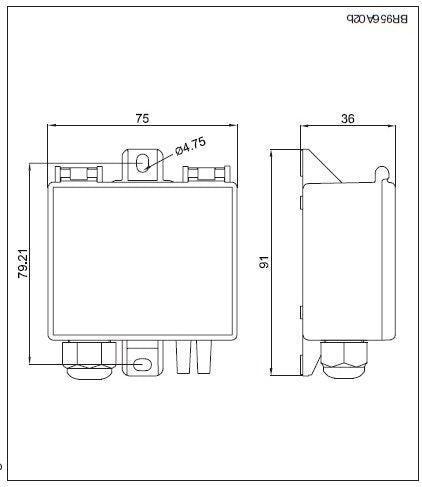

Dessin technique 2D : Télécharger
Mode d'emploi FR : Télécharger
Manuel d'utilisation EN : Télécharger
Spécification
Spécification
-
MoyenGaz
-
Type d'appareilTransmetteur de pression différentielle
-
Type d'appareilAppareil compact
-
Précision de mesure de la pression différentielle<0,5% x Messwert + 0,3% x Eingestellter Messbereichsendwert + 2,5 Pa
-
Nombre de plages de mesure Pression différentielle8
-
Valeur finale maximale de la plage de mesure2.500 Pa
-
AnnonceLa LED verte clignote lorsque la pression est en dehors de la plage définie
-
Type de protection du boîtierIP54
-
ParticularitésAmortissement (au choix) de 0,4 s ou 10 s 8 plages de pression réglables Éléments de pression à semi-conducteurs sans passage d'air pour éviter la pénétration de poussière provenant de la tuyauterie Élément de mesure compensé en température, de sorte qu'une mesure de pression optimale est obtenue dans toute la plage de température spécifiée
-
Signal de sortieSortie analogique
-
Raccord au processus2 × Ø6,2 mm
-
Matériau du boîtierPolyamide
-
Résistance à la compression30 kPa
-
Matériau du boîtierPolyamide
-
Dimensions77 mm × 91 mm × 38 mm
-
Alimentation en tension13,5 ... 28 V DC
-
Raccordement électrique4 x bornes à vis, max 1,5mm
-
Puissance absorbée max0,5 W
-
Résistance de chargeMaximale Last 0 … 10 V : >2,5 kΩ, Maximale Last 0 … 20 mA : <=450 Ω
-
Température ambiante-20 ... 70°C
-
Température de stockage-40 ... 70°C
-
Humidité ambiante10% ... 95% RH, sans condensation
-
CertificatsCE
-
