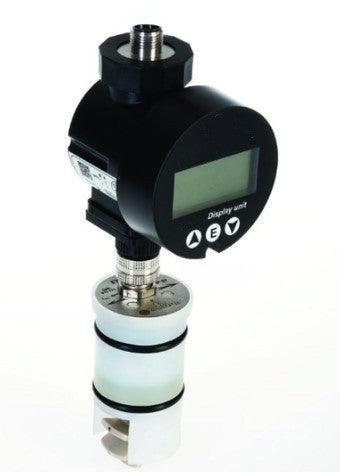

Display adatto a FlowGuard® FT401

Il flussimetro a ruota a pale FlowGuard® FT401 può essere dotato di un'unità di visualizzazione locale. Questa viene avvitata sul connettore M12x1 (4 pin) dell'unità di misura FPW. Il display visualizza il valore indicato dall'uscita di corrente dell'unità di misura, direttamente in mA o con un valore convertito in portata (m3/h) o velocità di flusso (m/s) in base alle unità di flusso impostate e ai corrispondenti valori limite 4 ... 20 mA.

Oltre al connettore di ingresso, l'unità di visualizzazione è dotata anche di un connettore di uscita M12x1 (4 pin), destinato a collegare l'alimentazione e il circuito di corrente a un sistema di livello superiore. Lo schema di collegamento del connettore è identico a quello del misuratore stesso, in modo che il dispositivo costituisca solo una controparte del circuito di misura esistente senza che siano necessarie ulteriori modifiche.
