Auswerteeinheit NLSW45-3 Ex, Strömungsüberwachung für ATEX-Bereiche

SKU: 63377Ex

Beschreibung

Luftstromwächter für Überwachung von Luftströmung in ATEX-Zonen 1 und 2 (optional zusätzlich mit SIL1- oder SIL2-Zertifizierung)

Mit Schaltausgang (1 NO/ 1 NC) für Schaltschrankeinbau

Baumuster geprüft durch den TÜV NORD nach DIN EN 61010-1: 2011-07

Großer Messbereich (0,1 … 30 m/s), einfache und schnelle Inbetriebnahme

Beispiel Einsatzbereiche: Überwachung Heizregister, Luftschleieranlagen, Stellklappen, Ventilatoren, DDC, Industrieöfen, Granulattrockner

Betriebsspannung
€548,00
Versand wird beim Checkout berechnet.

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation
  • Medium
    Gase
  • Geräte-Typ
    Auswerteeinheit Strömung zum Schaltschrankeinbau
  • Messbereich Strömung
    0,1 … 20 m/s
  • Medientemperatur
    0 … 60°C
  • Anzeige
    LED (Spannung & Schaltpunkt)
  • Schaltpunkt
    Stufenlose Einstellung (Potentiometer)
  • Schutzart Auswerteeinheit
    IP40
  • Besonderheiten
    2 Zener-Barrieren im Lieferumfang enthalten , Anlaufüberbrückung 5-60 Sek, zusätzliche externe Anlaufüberbrückung
  • Ausgangssignal
    Schaltausgang
  • Spezifikation Schaltausgang
    1 Wechsler
  • Signalausgang Sensorbruch
    Relais fällt ab
  • Signalausg. Sensorkurzschl.
    Relais fällt ab
  • Spezifikation Relaisausgang
    1 Wechsler
  • Material Gehäuse
    Polycarbonat Glasfaser-verstärkt (UL94V-0)
  • Material Gehäuse
    Polycarbonat Glasfaser-verstärkt (UL94V-0)

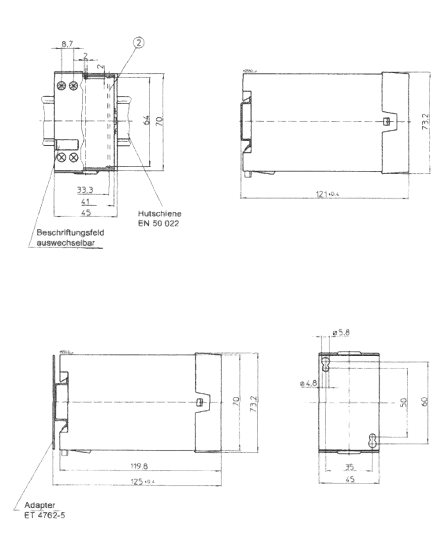

  • Gehäuseabmessungen
    120 mm x 45 mm x 73 mm
  • Montage
    DIN-Schiene, außerhalb der ATEX-Zone zu montieren
  • Spannungsversorgung
    24 V DC ±5%, 24 V AC ±5%, 230 V AC ±5%
  • Elektrischer Anschluss
    Klemmleiste
  • Leistungsaufnahme max
    3 VA
  • Leitungsquerschnitt empf.
    2,5 mm²
  • Strom und Kontaktbelastbarkeit
    250 VAC, 8 A, 2 kVA
  • Mindestschaltleistung
    10 mA, 5 V DC
  • Umgebungstemperatur
    -20 ... 50°C
  • Zertifikate
    CE, Baumuster-geprüft TÜV Nord nach DIN EN 61010-1 2011-07
  • ATEX-Zertifizierung
    Zone 1, Zone 2
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80
