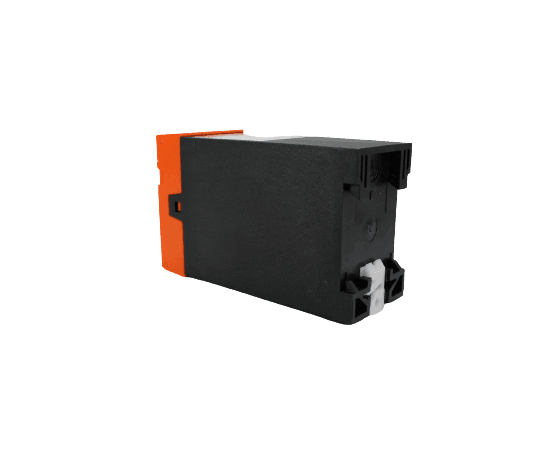

Auswerteeinheit NLSW45-4 mit Relais-Ausgang zur Strömungsüberwachung von Flüssigkeiten

SKU: 74297

Beschreibung

✅ Modulare Auswerteeinheit NLSW45-4 für kalorimetrische Strömungsüberwachung mit separaten F6.x Sensoren

✅ Dual-Messbereich: Flüssigkeiten 0,05-3 m/s, Gase 0,5-20 m/s mit automatischer Temperaturkompensation

✅ TÜV NORD Baumusterprüfung nach DIN EN 61010-1:2011-07 für höchste Sicherheitsstandards

✅ Robuster Relais-Wechselkontakt 250V AC/8A/2kVA für direkte Steuerungsintegration ohne Zusatzverstärker

✅ Präzise Dual-Potentiometer-Einstellung (Grob/Fein) mit LED-Anzeigen für Spannung und Strömung

✅ Integrierte Sensorüberwachung: Automatische Kurzschluss- und Drahtbruch-Erkennung mit Alarmmeldung

✅ Flexible F6.x Sensor-Kompatibilität: 25mm-150mm Eintauchtiefe, G1/2" + G1/4" Prozessanschlüsse

✅ DIN-Schienen-Montage für professionellen Schaltschrankeinbau, IP40 Gehäuse für Industrieumgebungen

✅ Wartungsfreies kalorimetrisches Messprinzip ohne bewegliche Teile für lange Lebensdauer

✅ Kostengünstige Alternative zu Druckmessumformern und mechanischen Paddelwächtern

✅ Hauptanwendungen: HLK-Anlagen, Kühlkreisläufe (bis 30% Glykol), Pumpenüberwachung, Gebäudeautomation

✅ Optional mit Anlaufverzögerung NLSW45-4Z für komplexe Anlagen mit Startsequenzen verfügbar

Betriebsspannung

230 V AC 24 V AC/DC

Produktvarianten

€170,70

Versand wird beim Checkout berechnet.

Lieferzeit: Sofort verfügbar

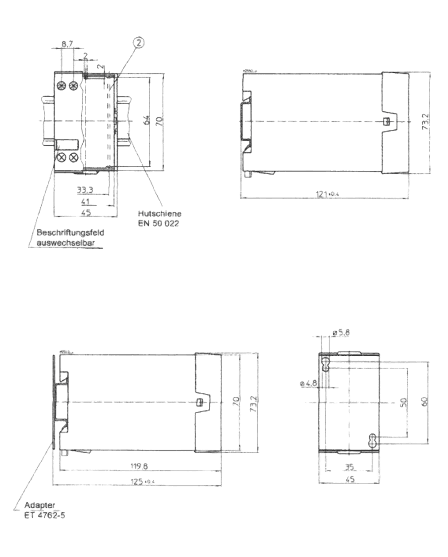

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation

Medium

Flüssigkeiten, Gase
Geräte-Typ

Auswerteeinheit Strömung zum Schaltschrankeinbau
Messbereich Strömung

Luft: 0,5 ... 20 m/s, Wasser: 0,05 ... 3 m/s
Medientemperatur

-15 ... 80°C
Anzeige

LED (Spannung & Schaltpunkt)
Schaltpunkt

Stufenlose Einstellung (Potentiometer)
Schutzart Auswerteeinheit

IP40
Besonderheiten

geschlossener Fühler
Ausgangssignal

Schaltausgang
Spezifikation Schaltausgang

1 Wechsler
Signalausgang Sensorbruch

Relais fällt ab
Signalausg. Sensorkurzschl.

Relais fällt ab
Spezifikation Relaisausgang

1 Wechsler
Material Gehäuse

Polycarbonat Glasfaser-verstärkt (UL94V-0)
Material Gehäuse

Polycarbonat Glasfaser-verstärkt (UL94V-0)
Gewicht

190 g
Gehäuseabmessungen

120 mm x 45 mm x 73 mm
Montage

DIN-Schiene
Spannungsversorgung

24 V AC/DC ± 5%, 230 V AC ± 6%
Elektrischer Anschluss

Klemmleiste
Leistungsaufnahme max

3 VA (24 V DC), 5 VA (230 V AC)
Leitungsquerschnitt empf.

2,5 mm²
Strom und Kontaktbelastbarkeit

250 VAC, 8 A, 2 kVA
Mindestschaltleistung

10 mA/ 5 V DC
Umgebungstemperatur

-20 ... 50°C
Zertifikate

CE, Baumuster-geprüft TÜV Nord nach DIN EN 61010-1 2011-07
ATEX-Zertifizierung

keine
SIL-Level

keine
Ursprungsland

Deutschland
Zolltarifnummer

90 26 80 20
HS Code

90 26 80

Häufig gestellte Fragen

Welche Fühler sind für den NLSW45-4 verfügbar und wie wähle ich den richtigen aus?

Verfügbar sind die Fühler F6.1 bis F6.5 mit Eintauchtiefen von 25mm, 46mm, 48 mm, 70mm und 150mm. Die Auswahl richtet sich nach dem Rohrdurchmesser und der erforderlichen Messposition. Für optimale Genauigkeit sollte die Sensorspitze nahe dem Rohrmittelpunkt positioniert werden.

Wie erfolgt die Schaltpunkt-Einstellung beim NLSW45-4?

Die Einstellung erfolgt über ein Präzisions-Potentiometer während des Betriebs. Bei Nennströmung wird das Potentiometer langsam gedreht, bis die gelbe LED aufleuchtet und das Relais schaltet. Für stabile Verhältnisse sollte der Schaltpunkt leicht über dem gewünschten Wert eingestellt werden.

Welche Einbauvorschriften gelten für den NLSW45-4?

Der Sensor benötigt mindestens 5×Rohrdurchmesser geraden Einlauf und 3×Rohrdurchmesser Auslauf. Die Sensorspitze sollte nahe dem Rohrmittelpunkt positioniert werden, mit der Markierung in Strömungsrichtung zeigend. Bei Luftströmungen ist vertikaler Einbau nach oben empfohlen.

Kann der NLSW45-4 in Kühlkreisläufen mit Glykol verwendet werden?

Ja, der NLSW45-4 ist für Kühlkreisläufe bis 30% Glykol-Anteil geeignet. Höhere Glykol-Anteile können zu Fehlauslösungen oder Ausfall führen und sollten vermieden werden. Dies ist eine kritische Anwendungsgrenze für zuverlässigen Betrieb.

Wie funktioniert die Sensorüberwachung des NLSW45-4?

Das Gerät überwacht kontinuierlich die Sensorleitung auf Kurzschluss und Drahtbruch. Bei Fehlern fällt das Ausgangsrelais automatisch ab und signalisiert den Fehler. Dies gewährleistet sichere Betriebsüberwachung auch bei defekten Sensorkabeln.

Kann der NLSW45-4 sowohl für Gas- als auch Flüssigkeitsmessungen verwendet werden?

Ja, das Gerät arbeitet mit beiden Medientypen: Flüssigkeiten 0,05-3 m/s und Gase 0,5-20 m/s. Für Gasmessungen ist bei vertikalen Rohren Aufwärtsströmung empfohlen, um thermische Auftriebseffekte zu vermeiden.

Welche Spannungsversorgungen stehen zur Verfügung?

Der NLSW45-4 ist in zwei Versionen verfügbar: 24V AC/DC ±5% (3VA Leistungsaufnahme) oder 230V AC ±6% (5VA Leistungsaufnahme). Die Wahl richtet sich nach der verfügbaren Betriebsspannung in der Anlage.

Welche Wartung benötigt der NLSW45-4?

Das System ist wartungsarm. Die Auswerteeinheit benötigt keine Wartung. Bei stark verschmutzten Medien sollte der Sensor regelmäßig in handwarmer Seifenlauge gereinigt werden. Die Sensorspitze darf nicht mit harten Gegenständen gereinigt werden, da Beschädigungsgefahr besteht.
