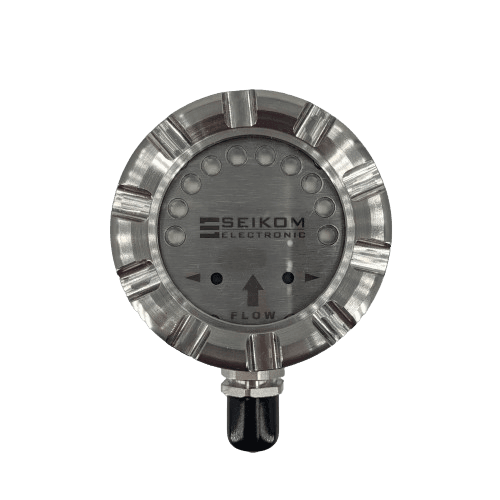

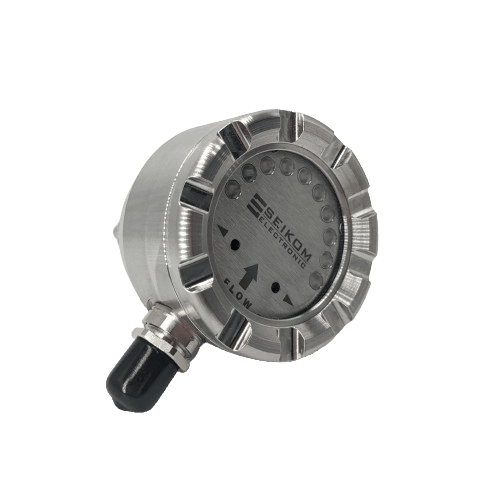

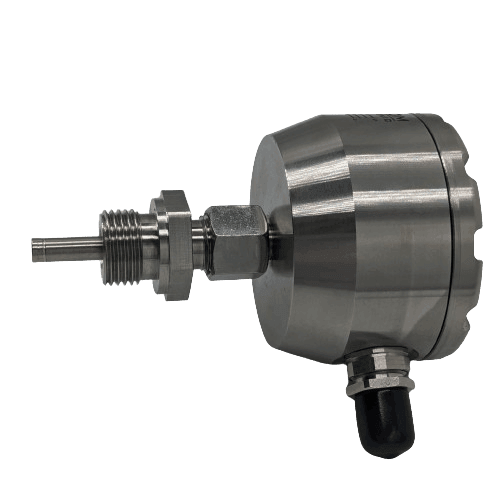

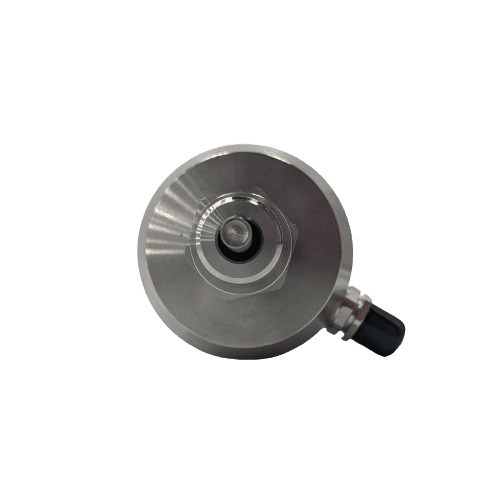

FlowGuard FS400 Strömungsüberwachung

Spezifikation

Medium

Flüssigkeiten
Geräte-Typ

Kompaktgerät Strömung
Geräte-Bauart

Kompaktgerät inklusive Fühler (fest montiert)
Messbereich Strömung

0,04 m/s … 4 m/s
Messgenauigkeit Strömung

±0,02 … 0,08 m/s
Medientemperatur

0 … 80°C
Anzeige

10 dreifarbige LEDs für Strömungsgeschwindigkeit, 1 LED für Temperatur
Schaltpunkt

Stufenlose Einstellung über 2 Tasten
Schutzart Auswerteeinheit

IP67
Schutzart Sensor

IP67
Besonderheiten

Leerrohrerkennung wird als 0 Strömung angezeigt, Kalorimetrisches Messprinzip, optionaler Relaisausgang für Medientemperatur, optional 2 Realaisausgänge für Strömungsbandbreite
Ausgangssignal

Analogausgang, Schaltausgang, Temperatur Schaltpunkt
Spezifikation Schaltausgang

Schaltausgang aktiv PNP/ NPN; schaltet bei Strömung, Schaltausgang passiv (Relais); schaltet bei Strömung
Spezifikation Relaisausgang

Schaltausgang aktiv PNP/ NPN; schaltet bei Strömung, Schaltausgang passiv (Relais); schaltet bei Strömung
Eintauchtiefe

65, 125, 175, Sonderlängen auf Anfrage
Prozessanschluss

G1/2-Zoll, G1/4-Zoll
Material Gehäuse

Edelstahl 1.4404, Edelstahl 1.4410; DNV-Version
Material Sensor

Edelstahl 1.4404, Edelstahl 1.4410; DNV-Version
Druckfestigkeit

63 bar
Material Gehäuse

Edelstahl 1.4404, Edelstahl 1.4410; DNV-Version
Gewicht

347 g
Gehäuseabmessungen

91 mm x 74 mm x 60 mm
Abmessungen

91 mm x 74 mm x 60 mm
Spannungsversorgung

24 V DC ±10%
Elektrischer Anschluss

M12 x 1 / 4 Pin Konnektor
Leistungsaufnahme max

1,5 … 4 VA
Strom und Kontaktbelastbarkeit

60 V, 130 mA, 500 mW, SSR, passiv, potentialfrei, max. 350 V AC/DC, 150 mA, 400 mW
Umgebungstemperatur

-10 ... 55°C
Einlaufstrecke optimal

>5 DN
Auslaufstrecke optimal

>3 DN
Zertifikate

CE
ATEX-Zertifizierung

Keine
SIL-Level

keine
Ursprungsland

Deutschland
Zolltarifnummer

90 26 80 20
HS Code

90 26 80

Häufig gestellte Fragen

Was ist das kalorimetrische Messprinzip und welche Vorteile bietet es?

Das kalorimetrische Prinzip basiert auf der Wärmemessung durch periodische Sensorheizung. Ein Temperatursensor wird zyklisch beheizt und die Wärmeabfuhr durch das strömende Medium gemessen. Vorteile: Keine beweglichen Teile, unabhängig von elektrischer Leitfähigkeit, minimaler Druckverlust, geeignet für wässrige Medien ab 50% Wassergehalt.

Für welche Medien ist der FlowGuard® FS400 geeignet?

Der FS400 eignet sich für wässrige Medien mit mindestens 50% Wassergehalt bei Temperaturen von 0 bis +80°C. Ideal für Wasser, Kühlmittel, Reinigungsflüssigkeiten, CIP-Medien. Nicht geeignet für Gase, Öle oder ölhaltige Medien. Die Mindestströmungsgeschwindigkeit beträgt 4 cm/s.

Welche Varianten des FS400 sind verfügbar und worin unterscheiden sie sich?

Der FS400 ist in verschiedenen Ausführungen erhältlich: Modelle mit einem oder zwei Schaltausgängen, NPN/PNP (einzeln oder kombiniert für Strömung und Temperatur), sowie mit zusätzlichem Analogausgang (4–20 mA). Damit können Anwender flexibel Schwellwerte für Strömung und/oder Mediumtemperatur überwachen oder das Sensorsignal direkt in die Anlagensteuerung einbinden. Es gibt weiter Modelle, die auch ATEX und SIL1 zertifiziert sind.

Wie wird der Schaltpunkt eingestellt?

Die Einstellung erfolgt komfortabel über zwei Tasten am Gerät. Der gewünschte Schaltpunkt kann stufenlos innerhalb des Messbereichs festgelegt werden.

Gibt es spezielle Schutzarten oder Zulassungen für sensible Bereiche?

Das Gerät ist in IP67-Ausführung erhältlich und kann optional mit Zulassungen für explosionsgefährdete Bereiche geliefert werden. Für den Einsatz in rauen oder sicherheitsrelevanten Umgebungen stehen entsprechende Versionen bereit.

Müssen bestimmte Einbaubedingungen berücksichtigt werden?

Ja, für zuverlässige Messungen sind mindestens 5 bis 10 Rohrinnendurchmesser als Einlauf- und 3 bis 5 als Auslaufstrecke empfehlenswert. Bei besonderen Strömungsstörungen können längere gerade Rohrstrecken sinnvoll sein. Der Sensor ist für universelle Prozessanschlüsse und unterschiedliche Eintauchtiefen lieferbar.

Ist eine Temperaturüberwachung möglich?

In ausgewählten Gerätekombinationen kann neben dem Durchfluss auch die Medientemperatur überwacht und ein separater Alarmausgang konfiguriert werden. Dies bietet zusätzliche Sicherheit, z. B. für Kühl- oder Heizanwendungen.

Wo wird das Gerät typischerweise eingesetzt?

Typische Einsatzbereiche sind Anlagen- und Maschinenbau, Kühlkreisläufe, Wasser- und Abwassertechnik, die Prozessindustrie sowie der Pumpenschutz in verschiedensten Anwendungen.

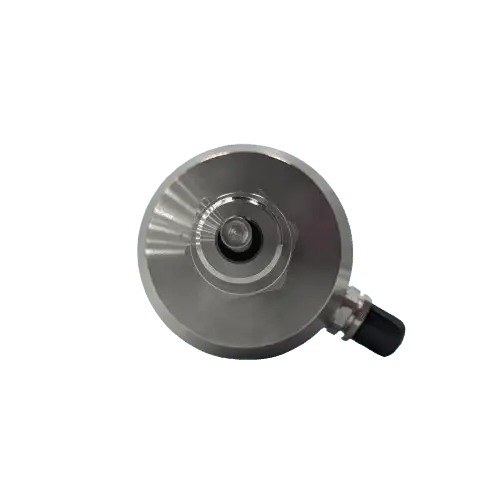

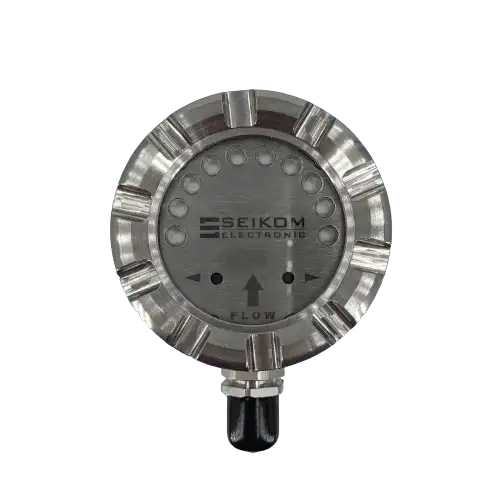

FlowGuard® FS400 - Strömungsüberwachung flüssiger Medien mit Analog- (4 ... 20 mA) und/oder Schaltausgang
