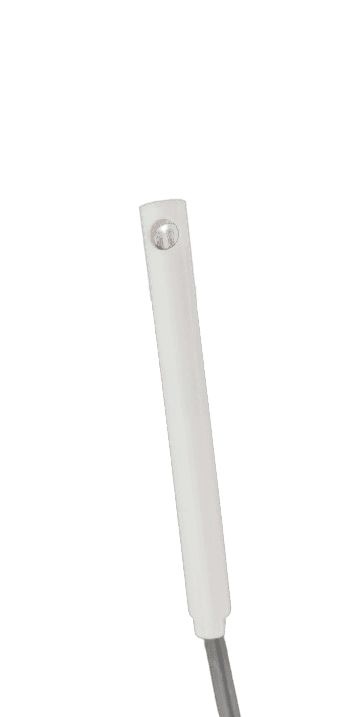

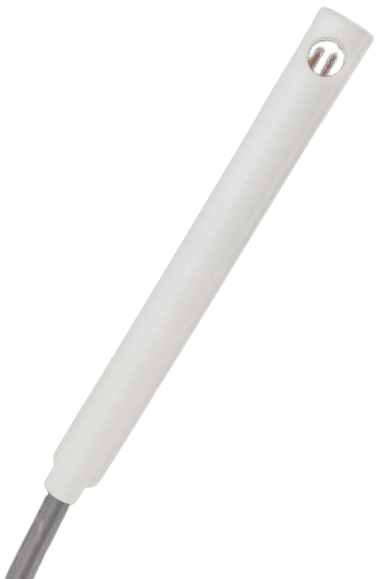

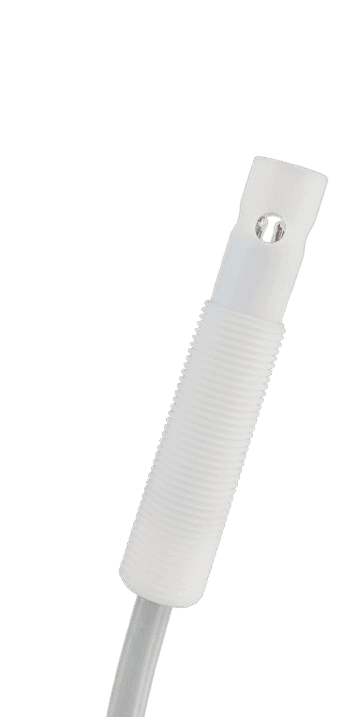

Fühler F4 Teflon

SKU: 69830/60

Beschreibung

✅ Fühler zur Strömungsüberwachung von Gasen bis 90°C

✅ Messbereich 0,1 bis 30,0 m/s

✅ Standardkabellänge 2,5 m - optional erweiterbar auf bis zu 50 m

✅ Zur einfachen Montage und Ausrichtung des Fühlers im Luftstrom: Montageadapter oder Montageflansch

✅ Je nach gewünschtem Ausgangssignal zu verwenden mit:

Auswerteeinheit NLSW®45-3 (zur Überwachung eines einstellbaren Schaltpunktes)
Auswerteeinheit NLSW®75A (für Analogsignal (4-20 mA & 0-10 V), sowie zur Überwachung eines einstellbaren Schaltpunktes)

Eintauchtiefe

60 mm 115 mm 145 mm

Produktvarianten

€192,71

Versand wird beim Checkout berechnet.

Lieferzeit: Sofort verfügbar

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation

Medium

Gase
Geräte-Typ

Strömungsfühler
Geräte-Bauart

Fühler
Messbereich Strömung

0,1 m/s … 30 m/s
Medientemperatur

-20 ... 90°C
Schutzart Sensor

IP67
Eintauchtiefe

60 mm, 115 mm, 140 mm, Sonderlängen auf Anfrage
Prozessanschluss

M12x1
Material Sensor

Teflon
Druckfestigkeit

6 bar
Elektrischer Anschluss

Standardkabellänge 2,5 m , Sonderlängen auf Anfrage
Temperaturgradient

30K/min
Zertifikate

CE, Baumuster-geprüft TÜV Nord nach DIN EN 61010-1 2011-07
ATEX-Zertifizierung

keine
SIL-Level

keine
Zolltarifnummer

90 26 80 20
HS Code

90 26 80

Häufig gestellte Fragen

Welche Vorteile bietet ein Teflon-Sensor gegenüber Messing?

Teflon (PTFE) ist hochbeständig gegen aggressive Chemikalien – Säuren, Laugen, organische Lösungsmittel – die Messing angreifen würden. F4 Teflon ist daher ideal für die chemische Industrie, Labortechnik und Lebensmittelverarbeitung. Zusätzlich: längere Lebensdauer durch höhere Verschleißfestigkeit.

Warum ist die Medientemperatur auf -20 bis +90°C begrenzt?

Dies ist eine konstruktive Begrenzung des Teflon-Materials in Kombination mit dem kalorimetrischen Messprinzip. Ab +90°C sinkt die Wärmeabfuhr (Sensor funktioniert nach Kühlprinzip) und die Genauigkeit leidet. Für höhere Temperaturen bis +120°C empfehlen wir die Standard-F3 aus vernickeltem Messing bzw. Edelstahl

Unterscheiden sich die Prozessanschlüsse je Eintauchtiefe?

Ja, kritisch! F4/60 hat 10 mm Sensorrohr, während F4/115 und F4/145 ein 12 mm Sensorrohr nutzen. Dies muss bei der Montage beachtet werden. Adaptionen sind nicht vorgesehen – wählen Sie die korrekte Länge für Ihre Rohrgröße.

Welche Auswerteeinheiten sind kompatibel?

Der F4 funktioniert mit universellen Auswerteeinheiten: NLSW®45-3 (Standard mit Relais), und NLSW®75-A (Transmitter).

Ist F4 Ex und SIL-zertifizierbar?

Der ist ein Universal-Sensor für Standard-Strömungsüberwachung ohne Sicherheitsanforderungen. Für Ex und SIL1/SIL2 Anwendungen nutzen Sie die F3 SIL1 oder F3 SIL2, sowie die EX Versionen. Diese Versionen gibt es auf Anfrage auch in Teflon-Ausführungen.
