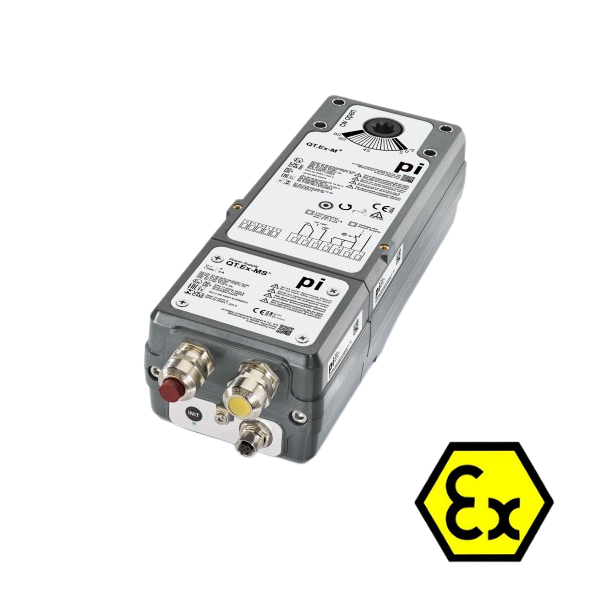

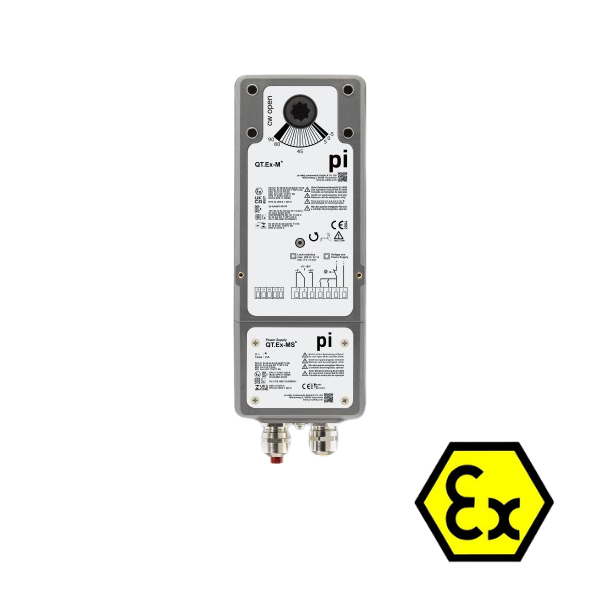

ATEX Elektrische Stellantriebe für Zone 1, 2, 21, 22 mit Federrücklauf
Description
Description
✅ Federrücklauf-Sicherheitsstellung – bei Stromausfall automatisches Schließen/Öffnen ohne Hilfsenergie
✅ 3 Federlaufzeiten wählbar: 10 s / 3 s / 2 s – optimal für jede Prozessanforderung
✅ ATEX / IECEx / UKEx – Zone 1, 2, 21, 22, Temperaturklasse T4
✅ Integrierte Anschlussbox Ex e – kein Schaltschrankzusatz, keine Barriere erforderlich
✅ Plug & Play – Montieren, anschließen, fertig! INIT-Funktion für automatische Endlagen-Kalibrierung
✅ Auf/Zu, 3-Punkt und Stetig (0 ... 10 V / 4 ... 20 mA) in einer Baureihe
✅ 2 integrierte Hilfsschalter (5°/80°), galvanisch getrennt, 250 V / 0,1 A
✅ Umgebungstemperatur -40 …+70°C – inkl. integrierter Heizung mit Thermostat
✅ IP66 – vollständiger Schutz gegen Druckwasser und Staub
✅ Edelstahl / Polymer-Compound – korrosionsbeständig, UV-stabil, für On- und Offshore
✅ Brandschutzklappen-Typen (MFD) – mit Thermotrigger FT.Ex-72 (72°C) kombinierbar
✅ 20.000 Vollzyklen, bürstenloser Motor – wartungsfrei
✅ Made in Germany – ISO 9001, ISO 14001, ATEX/IECEx zertifiziert
Die QT.Ex-MF-Baureihe bringt die passive Sicherheitsstellung direkt in die Ex-Zone – ohne Schaltschrankzusatz, ohne Barriere, ohne externe Hilfsenergie. Bei Stromausfall schließt die Armatur in 2, 3 oder 10 Sekunden – zuverlässig, unabhängig und temperaturbeständig von -40°C bis +70°C.
Sicherheitsstellung (Öffnen/Schließen bei Stromausfall) vor Bestellung festlegen
MF02-Typen: max. Umgebungstemperatur +50°C beachten
Brandschutz-Typen (MFD): Firetrigger FT.Ex-72 separat erforderlich
INIT-Inbetriebnahme nach Montage zwingend (3 s-Tastendruck)
Potentialausgleich (PA) anschließen – Zone 1/21
ATEX Elektrische Stellantriebe für Zone 1, 2, 21, 22 mit Federrücklauf - 85-250V AC / 2-/3-Punkt / 12 Nm / 2 s est en stock et est envoyé dès qu'il est à nouveau disponible
Lieferzeit: Lieferbar in 3-4 Wochen
La disponibilité de la collection n'a pas pu être chargée
spécification
spécification
-
Type d'appareilATEX Stellantrieb mit Federrücklauf
-
Conception de l'appareilkompakt
-
Classe de protection du boîtierIP66
-
Connexion de processus12 × 12 mm Doppelvierkant (Hohlwelle)
-
Matériau du boîtierHigh-Tech Polymer, halogen- und silikonfrei
-
Poids
-
Dimensions du boîtierca. 320 × 120 × 85 mm
-
Dimensionsca. 320 × 120 × 85 mm
-
Presse-étoupeM20 × 1,5 Ex-e Kabelverschraubung, 0,08–2,5 mm²
-
Alimentation électrique85-250V AC, 20-70V AC/DC
-
Connexion électriqueM20 × 1,5 Ex-e Kabelverschraubung, 0,08–2,5 mm²
-
Consommation électrique maximale20 W / 30 VA
-
Courant et capacité de contactmax. 250 V / 0,1 A, min. 5 V / 5 mA
-
Température ambiante-40 … +70 °C (MF02-Typen: max. +50 °C)
-
Certification ATEXII 2(1)G Ex db eb ib mb [ia Ga] IIC T4 Gb, II 2(1)D Ex tb [ia Da] IIIC T130°C Db
-
Niveau SILkeine
Häufig gestellte Fragen
Was bedeutet „Federrücklauf" und warum ist er in Ex-Zonen wichtig?
Was bedeutet „Federrücklauf" und warum ist er in Ex-Zonen wichtig?
Welchen Typ wähle ich – MF10, MF03 oder MF02?
Welchen Typ wähle ich – MF10, MF03 oder MF02?
Kann die Sicherheitsstellung auf „öffnen" statt „schließen" konfiguriert werden?
Kann die Sicherheitsstellung auf „öffnen" statt „schließen" konfiguriert werden?
Brauche ich für Brandschutzklappen einen anderen Typ?
Brauche ich für Brandschutzklappen einen anderen Typ?
Welche Spannung soll ich wählen – SL (24 V) oder SH (230 V)?
Welche Spannung soll ich wählen – SL (24 V) oder SH (230 V)?
