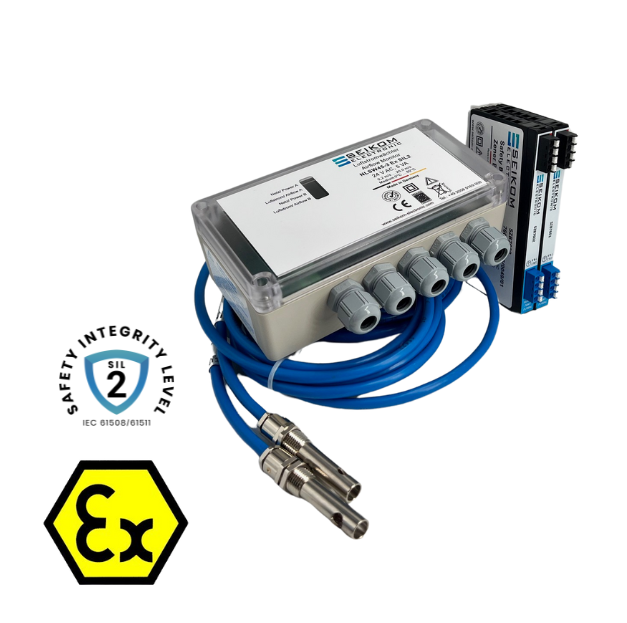

Unité d'évaluation NLSW45-3 EX SIL2, surveillance du flux pour les zones ATEX avec certification SIL2

SKU: 63377ExSIL2

Description

✅ Surveillance du flux avec certification SIL2 selon CEI 62061 (correspond au niveau de performance D selon EN ISO 13849-1)

✅ Dans le cadre de 4 barrières Zener fournies, peuvent être utilisées dans les zones ATEX 1 et 2

✅ Une grande variété de mesure de 0,1 à 20 m / s avec des températures médiatiques de 0 ° C à 60 ° C

✅ Convient pour l'installation de l'armoire de commande avec sortie de commutation

✅ Développé pour les applications industrielles exigeantes, IP40

✅ Structure redondante de l'électronique d'évaluation et utilisation de 2 capteurs requis

✅ Exemple de domaines d'application: systèmes de CVC, systèmes de protection contre les incendies et la fumée, les applications industrielles et de processus, les centres électriques et les systèmes énergétiques, l'industrie automobile et les stands de test

Tension de fonctionnement

230 V AC 24 V AC 24 V CC

Variantes de produits

€928,00

Expédition est calculé dans la caisse.

Délai de livraison : Disponible immédiatement

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

spécification

Moyen

Gaz
Type d'appareil

Unité d'évaluation du flux pour le montage en armoire électrique
Plage de débit

0,1 ... 20 m/s
Température du milieu

0 ... 60°C
Affichage

LED (tension & point de commutation)
Point de commutation

Réglage en continu (potentiomètre)
Unité d'évaluation de la classe de protection

IP65
Caractéristiques spéciales

4 barrières Zener incluses dans la livraison, 2 sondes nécessaires (SIL2)
Signal de sortie

Sortie de commutation
Spécification de sortie de commutation

2 inverseurs (par canal)
Signal de sortie de rupture de capteur

Le relais tombe
Signal de sortie de court-circuit du capteur

Le relais tombe
Spécification de sortie de relais

2 inverseurs (par canal)
Matériau du boîtier

Polyamide (UL94V-0)
Dimensions du boîtier

85 mm x 165 mm x 55 mm
Montage

Kit de montage inclus, Montage sur rail DIN en option, à monter en dehors de la zone ATEX
Alimentation électrique

24 V DC ±5, 24 V AC ±5, 230 V AC ±5
Connexion électrique

Bornier
Consommation électrique maximale

5 VA
Section de câble recommandée

2,5 mm² de section
Courant et capacité de contact

250 VAC, 8 A, 2 kVA
Capacité de commutation minimale

10 mA, 5 V DC
Température ambiante

-20 ... 50°C
Certificats

CE
Certification ATEX

II 3G Ex ic IIC T4 Gc, matériel électrique simple ; zone 1
Niveau SIL

SIL2
Pays d'origine

Allemagne
Numéro tarifaire douanier

90 26 80 20
Code SH

90 26 80

Surveillance du fenilatateur dans l'ex-zone

J'ai reçu l'exigence du Tüv que je dois surveiller un ventilateur Atex à l'extérieur, quelle que soit la vitesse. Comme je dois également garder SIL2, cet appareil s'adapte parfaitement. M. Weißer m'a parfaitement conseillé et l'appareil était ici en une semaine. Entièrement satisfait!

Traitement supérieur

Très fiable.

Häufig gestellte Fragen

Was ist das Besondere am NLSW45-3 Ex SIL2?

Der NLSW45-3 Ex SIL2 ist der sicherheitszertifizierte Luftströmungswächter für ATEX-Zone 1 und 2 mit SIL2 nach IEC 61508. Er misst Lüftungs- oder Prozess-Luftströmungen redundant mit zwei Fühlern, besitzt vier Zenerbarrieren zur sicheren Trennung und bietet hohe Anlagenverfügbarkeit für kritische Industrieumgebungen.

In welche Anwendungen passt das Gerät?

Typische Einsatzfelder sind Absaug- und Lüftungssteuerungen, Ventilatoren, DDC-Systeme, Heizregisterüberwachung, Prozessanlagen in Chemie, Umwelt und Kraftwerken – überall, wo höchste Betriebssicherheit und Explosionsschutz gefordert sind.

Welche Vorteile bietet der doppelt vorhandene Relaisausgang?

Durch die doppelte Ausführung kann jeder Luftstromkanal getrennt überwacht und geschaltet werden, z. B. für getrennte Alarmsignale oder zweistufige Redundanz bei Sicherheitsketten, was die Betriebs- und Ausfallsicherheit signifikant steigert.

Wie erfolgt die sichere Installation?

Die Montage muss durch befähigtes Personal (TRBS 1203) erfolgen. Wichtig: BZE804 und BZE805 Zenerbarrieren dürfen nicht vertauscht werden, alle elektrischen Installation nach VDE und Explosionsschutznormen. Nur original Zubehör verwenden, Kabelverlängerung ist bis 30 m möglich – Installation der Geräte ausschließlich in nicht-explosiver Atmosphäre.

Wie gestaltet sich die Wartung im Ex-Bereich?

Der Betreiber hat monatlich Sichtprüfungen und jährliche Detailprüfungen nach IEC 60079-17 vorzunehmen. Reinigung der Sensoren erfolgt ausschließlich mit lauwarmer Seifenlauge und im spannungsfreien/ex-freien Zustand, niemals mit harten Werkzeugen.

Welche Sensorvarianten gibt es?

Die Fühler sind in verschiedenen Längen (50, 130, 165, 300, 400, 500 mm) als MS58 oder optional aus Edelstahl und Teflon erhältlich, Schutzart IP67.

Was ist bei einem Sensorausfall oder -bruch?

Bei Sensorausfall (Kurzschluss/Bruch) fällt das Relais ab, das Gerät signalisiert die Störung unmittelbar – dies unterstützt den Aufbau sicherheitsgerichteter Abschalt- und Alarmfunktionen.
