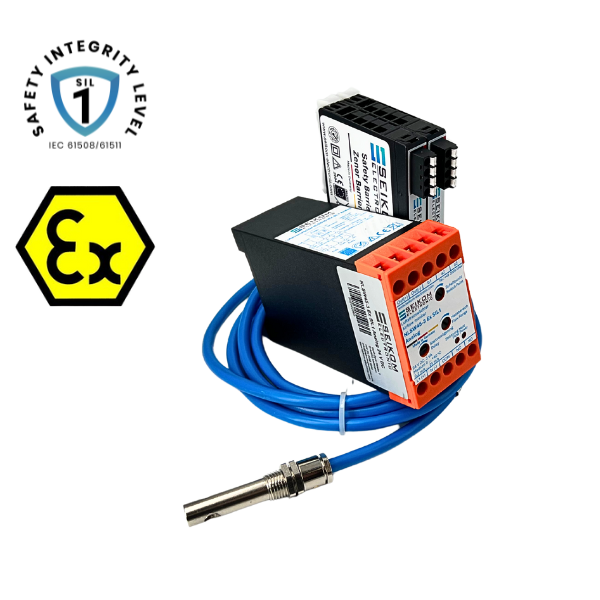

Unité d'évaluation NLSW45-3 EX SIL1, surveillance du flux pour les zones ATEX avec certification SIL1

SKU: 63377ExSIL1 | Code à barres: 63377SIL1

Description

Surveillance du flux avec certification SIL1 selon la CEI 62061 (correspond au niveau de performance C selon EN ISO 13849-1)

En conjonction avec 2 barrières Zener fournies, peut être utilisée dans les zones ATEX 1 et 2

Une grande variété de mesure de 0,1 à 30 m / s avec des températures médiatiques de 0 ° C à 60 ° C

Convient pour l'installation de l'armoire de commande avec sortie de commutation

Développé pour les applications industrielles exigeantes, IP40

Domaines d'application exemplaires: surveillance des flux dans les systèmes de peinture, les usines de papier et les institutions de recherche

Alimentation électrique

230 V AC 24 V AC 24 V CC

Variantes de produits

€634,00

Expédition est calculé dans la caisse.

Délai de livraison : Disponible immédiatement

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

spécification

Moyen

Gaz
Type d'appareil

Unité d'évaluation du flux pour le montage en armoire électrique
Plage de débit

0,1 ... 20 m/s
Température du milieu

0 ... 60°C
Affichage

LED (tension & point de commutation)
Point de commutation

Réglage en continu (potentiomètre)
Unité d'évaluation de la classe de protection

IP40
Caractéristiques spéciales

2 barrières Zener incluses Pontage au démarrage 5-60 sec., pontage au démarrage externe supplémentaire
Spécification de sortie de commutation

1 inverseur
Signal de sortie de rupture de capteur

Le relais tombe
Signal de sortie de court-circuit du capteur

Le relais tombe
Spécification de sortie de relais

1 inverseur
Matériau du boîtier

Polycarbonate renforcé de fibres de verre (UL94V-0)
Dimensions du boîtier

120 mm x 45 mm x 73 mm
Montage

Rail DIN ; à monter en dehors de la zone ATEX
Alimentation électrique

24 V DC ±5, 24 V AC ±5, 230 V AC ±5
Connexion électrique

Bornier
Consommation électrique maximale

3 VA
Section de câble recommandée

2,5 mm² de section
Courant et capacité de contact

250 VAC, 8 A, 2 kVA
Capacité de commutation minimale

10 mA, 5 V DC
Température ambiante

-20 ... 50°C
Certificats

CE
Certification ATEX

II 3G Ex ic IIC T4 Gc, matériel électrique simple ; zone 1
Niveau SIL

SIL1
Pays d'origine

Allemagne
Numéro tarifaire douanier

90 26 80 20
Code SH

90 26 80

Häufig gestellte Fragen

Was zeichnet den NLSW45-3 Ex SIL1 besonders aus?

Das Gerät ist eigensicher, für ATEX-Zone 1, 2 zugelassen, mit Safety Integrity Level 1 (SIL1, exida-geprüft) und kommt inklusive 2 geprüfter Zener-Barrieren (SZB7601/SZB7602) – damit sofort normgerecht installierbar.

Wie erfolgt die Montage der Zener-Barrieren?

Die zwei mitgelieferten Zener-Barrieren (SZB7601/SZB7602) müssen exakt nach Anleitung installiert werden. Eine Vertauschung kann zu Fehlfunktionen führen. Montage immer außerhalb der Ex-Zone, Service durch befähigtes Fachpersonal empfohlen. Die Montage ist auf einer DIN-Schiene (Hut-Schiene) vorgesehen.

Welche Fühlerlängen und Varianten stehen zur Verfügung?

Zur Auswahl stehen F3.x Ex SIL1 Fühler mit Eintauchtiefen von 50, 130, 165, 300 mm. Standardmaterial vernickeltes MS58, optional auch Edelstahl oder Teflon. Kabellänge ab Werk 2,5 m, auf Wunsch bis 30 m möglich.

Wie wird ein Fehler am Sensor erkannt?

Bei Sensorbruch oder Sensorkurzschluss fällt das Sicherheitsrelais ab. So kann eine sichere Abschaltung oder Störungsanzeige in der Anlagensteuerung ausgelöst werden.

Welche Wartungsintervalle sind zu berücksichtigen?

Laut IEC 60079-17 wird monatlich eine Sichtprüfung, alle 6 Monate eine Nahprüfung und jährlich eine Detailprüfung empfohlen. Reinigung der Sensoren nur mit lauwarmer Seifenlauge, keine scharfen Werkzeuge verwenden.

Was sind typische Anwendungen für das Gerät?

Überwachung von Abluft/Lüftung in ATEX-relevanten Bereichen, Absauganlagen, Labor- und Prozesstechnik, Klimatechnik und überall dort, wo Luftströme in potentiell explosionsfähiger Atmosphäre sicher detektiert werden müssen.
