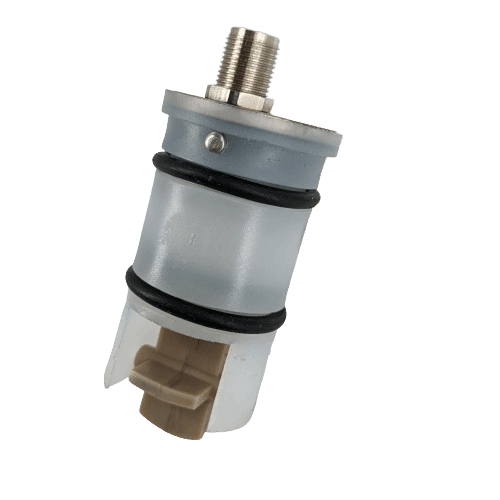

FlowGuard® FT401 - Débit du rabat

SKU: 1399

Description

Gardiens de flux pour les milieux liquides dans la zone avec analogique (4… 20 mA) et sortie d'état (PNP, NPN) pour surveiller un seuil d'écoulement

Deux LED montrent le flux et la fermeture des contacts

Exécution robuste pour les environnements industriels, IP67

Zones d'application: les usines de traitement de l'eau, l'agriculture, les usines de biogaz et bien plus encore.

Signal de sortie

Sortie impulsive / commutation Sortie analogique + sortie impulsion / commutation

Variantes de produits

€191,00

Expédition est calculé dans la caisse.

Délai de livraison : Livrable en 1-2 semaines

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Datenblatt DE: Download

Datenblatt EN: Download

spécification

Moyen

Liquides
Type d'appareil

Appareil compact Flux
Conception de l'appareil

Appareil compact avec sonde (montée à demeure), Débitmètre à palettes
Plage de débit

0,3 ... 6,0 m/s , (en fonction de l'adaptateur utilisé / de la géométrie du tube)
Précision de débit

1 ... 6 m/s : ± 3%, 0.3 ... 1 m/s : ±5 %.
Température du milieu

-10 ... 80°C
Affichage

Deux LED (tension et courant)
Unité d'évaluation de la classe de protection

IP67
Classe de protection du capteur

IP67
Caractéristiques spéciales

Auto-diagnostic intégré après le démarrage
Signal de sortie

Sortie d'impulsions, Sortie analogique, Sortie de commutation
Spécification de sortie de commutation

Sortie de commutation, contact de fermeture réglable
Spécification de sortie de relais

Sortie de commutation, contact de fermeture réglable
Connexion de processus

G3/8 pouce, adaptateur alternatif
Matériau du boîtier

Plastique
Matériau du capteur

PVDF (suspension de la roue à aubes), PEEK (roue à aubes), Céramique de zirconium (axe de l'hélice), Acier inoxydable DIN 1.4115 (axe dans la pale d'hélice) , Joint torique (EPDM/NBR)
Résistance à la pression

25 bar
Dimensions du boîtier

90 mm x 39 mm x 39 mm
Alimentation électrique

24 V DC ±10

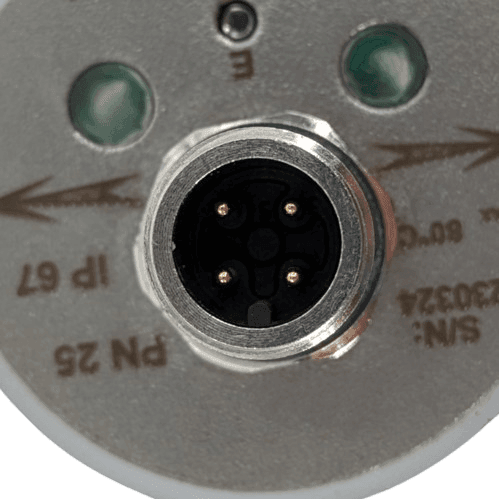

Connexion électrique

M12x1 (4 broches), avec protection contre l'inversion de polarité
Résistance de charge

400 Ω
Courant et capacité de contact

PNP actif (max. 50 mA)
Température ambiante

0 ... 55°C
Humidité ambiante

max. 90%
Certificats

CE
Certification ATEX

pas de
Niveau SIL

pas de
Pays d'origine

Allemagne
Numéro tarifaire douanier

90 26 80 20
Code SH

90 26 80
Hystérésis

0,02 ... 0,08 m/s (courant)
Reproductibilité du signal de sortie

±1% de la plage de mesure

Häufig gestellte Fragen

Für welche Anwendungen ist der FlowGuard® FT401 besonders geeignet?

Der FT401 eignet sich ideal für Strömungsüberwachung in Wasseraufbereitungsanlagen, landwirtschaftlichen Bewässerungssystemen, Biogasanlagen und industriellen Kühl-/Heizkreisläufen. Besonders effektiv bei kontinuierlicher Schwellwertüberwachung und Leckageerkennung in neutralen bis schwach aggressiven Flüssigkeiten.

Welche Mindestströmungsgeschwindigkeit benötigt der FT401 für stabile Messung?

Der Sensor liefert ab 0,3 m/s ein messbares Signal. Für höchste Genauigkeit (±3%) wird eine Strömungsgeschwindigkeit zwischen 1-6 m/s empfohlen. Bei niedrigeren Geschwindigkeiten (0,3-1 m/s) steigt die Messabweichung auf ±5%.

Benötige ich spezielle Einlaufstrecken vor dem Sensor?

Ja, für optimale Messgenauigkeit sollten mindestens 10 Rohrdurchmesser gerader Rohrlauf vor und 5 Rohrdurchmesser nach dem Sensor eingehalten werden. Bei Störstellen wie Bögen oder Armaturen können längere Beruhigungsstrecken bis 50×d erforderlich sein.

Wie erfolgt die Programmierung des Schaltausgangs?

Das Gerät verfügt über eine Button-Konfiguration zur Umschaltung zwischen Puls- und FlowSwitch-Modus. Die Schwellwerte sind frei einstellbar. Der 4-20mA-Ausgang ist werksseitig auf 0,3-6,0 m/s kalibriert und kann über Teach-In-Verfahren angepasst werden.

Welche Wartung benötigt der FT401?

Der wartungsarme Hall-Sensor arbeitet berührungslos ohne mechanischen Verschleiß. Empfohlen wird regelmäßige Sichtprüfung auf Ablagerungen am Flügelrad und jährliche Funktionskontrolle der Ausgangssignale. Bei starker Verschmutzung kann das Flügelrad demontiert und gereinigt werden.

Ist der FT401 für aggressive Medien geeignet?

Ja, die medienberührenden Teile bestehen aus chemisch hochbeständigem PVDF (Flügelradaufhängung), PEEK (Flügelrad) und Edelstahl 1.4115 (Pins). Die EPDM/NBR-Dichtungen sind für die meisten industriellen Flüssigkeiten bis 100°C geeignet.

Welche Adapter sind für verschiedene Rohranschlüsse verfügbar?

Standard ist G3/8-Gewinde. Optional sind Edelstahl-T-Stücke, PVC-Klebeverbindungen, Schweißadapter oder Rohrsättel für verschiedene Durchmesser verfügbar. Die Adapter-Auswahl beeinflusst den K-Faktor und damit die Volumenstrom-Kalibrierung.

Kann der FT401 bidirektionale Strömungen erkennen?

Der Standard-FT401 ist primär für unidirektionale Messung ausgelegt. Die integrierte Elektronik kann zwischen Vorwärts- und Rückwärtsströmung unterscheiden und entsprechende Alarme ausgeben - bitte kontaktieren Sie unseren technischen Vertrieb für spezifische Anwendungsanforderungen.
