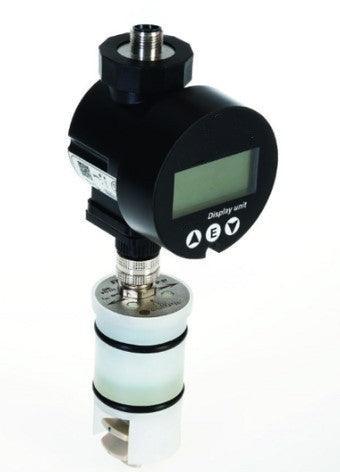

Affichage pour correspondre à FlowGuard® FT401

Le flux de roues de pelle FlowGuard® FT401 peut être équipé d'une unité d'affichage locale. Il est vissé à l'unité de mesure FPW sur la prise M12X1 (4 broches). L'affichage affiche la valeur affichée par la puissance de sortie du dispositif de mesure, soit directement dans MA, soit par une valeur (m / s) convertie dans le débit (M3 / H) ou le débit (m / s) conformément aux unités définies et les valeurs limites 4 ... 20 mA correspondantes.

En plus de la prise d'entrée, l'unité d'affichage est également équipée de la prise de sortie M12X1 (4 broches), qui est fournie pour connecter l'alimentation et la boucle d'électricité à un système de niveau supérieur. Le schéma de connexion de la prise est identique à celui du compteur lui-même, de sorte que le périphérique ne forme qu'un homologue au circuit de mesure existant sans autre modification.
