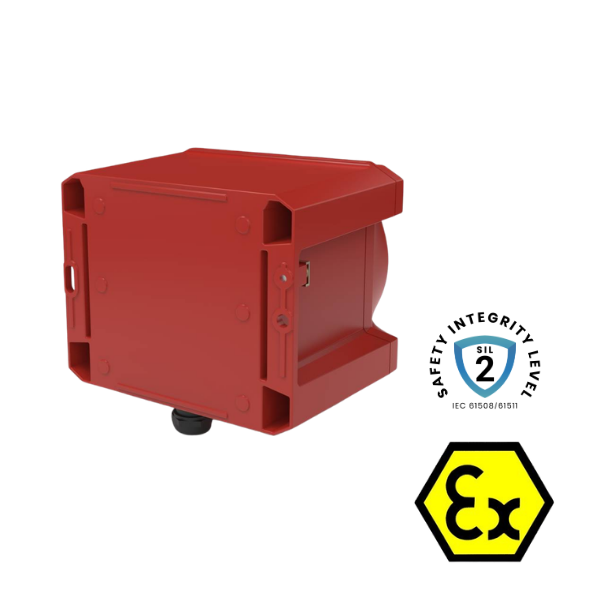

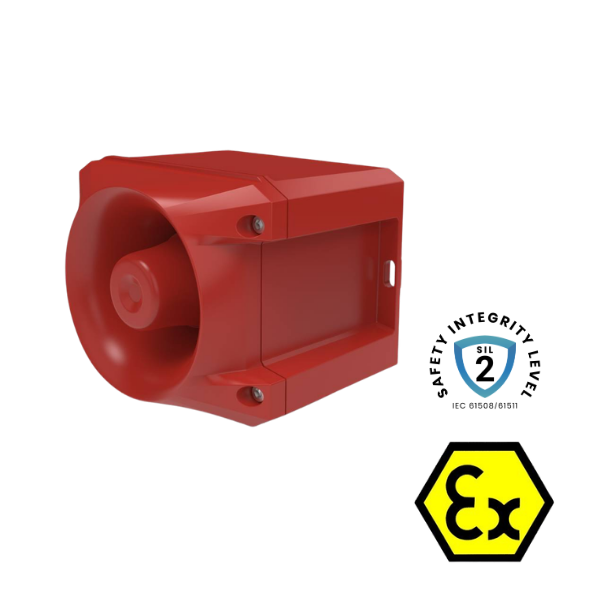

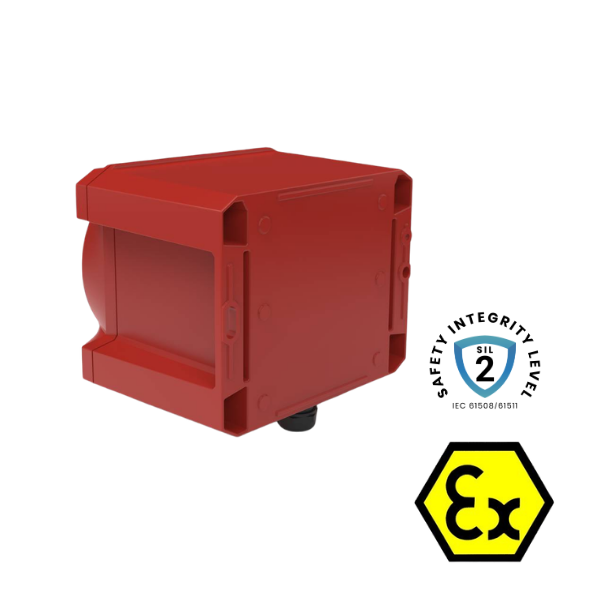

ATEX Akustischer Signalgeber, PRO 10-3G/3D oder PRO 10-3G/3D-SIL, Zone 2/22

SKU: 23150630007

Description

✅ ATEX Zone 2 (3G) und Zone 22 (3D) – Ex ec / Ex tc, Temperaturklasse T4, IIC (auch Wasserstoff)

✅ 116 dB(A) – höchste Schallwahrnehmbarkeit in explosionsgefährdeten Industrieumgebungen

✅ 80 Alarmtöne international normkonform: DIN 33404-3, EN 54-3, PFEER, ISO 8201, IMO/SOLAS, KTA3901

✅ Vor- & Hauptalarm – stufenweise Lautstärke reduziert Schreckreaktionen, ermöglicht geordnete Reaktion

✅ Lautstärkeregelung bis -30 dB – intern oder extern einstellbar in 6 Stufen

✅ Wahlweise 10–60 V DC (24 V-Systeme) ODER 95–265 V AC (230 V-Netzanschluss)

✅ Aluminium-Druckguss, IP66/67, IK09 – für härteste Ex-Umgebungen, On- und Offshore

✅ Betriebstemperatur -40 … +55°C – weltweiter Einsatz ohne Einschränkung

✅ 100% Einschaltdauer – Dauerbetrieb ohne thermisches Derating

✅ VdS & EN 54-3 – auch für Brandmeldesysteme in Ex-Bereichen zugelassen

✅ Unverlierbare Dichtung und Schrauben – schnelle, sichere Installation in der Ex-Zone

🟠 PRO 10-3G/3D ATEX

allgemeine Alarme in Zone 2/22

ATEX Zone 2/22, Ex ec/Ex tc
116 dB(A), 80 Töne
Automatische Alarmabschaltung (60s/15min/45min/keine)

🔴 PRO 10-3G/3D-SIL ATEX

sicherheitsgerichtete Systeme in Zone 2/22

+ SIL2 / PL d nach IEC 61508 / ISO 13849-1
+ Diagnosekanal (Solid-State-Relais) für SIS-Integration

⚠️ WICHTIGE HINWEISE:
PRO 10-3G/3D-SIL: PL d erfordert aktiven, ausgewerteten Diagnosekanal – ohne Auswertung nur PL c
PRO 10-3G/3D und -SIL: Nur für Zone 2 und Zone 22 – für Zone 1/21 ist der PRO 10-Ex (höhere ATEX-Kategorie) erforderlich
Spannungsversion vor Bestellung festlegen: DC (10–60V) oder AC (95–265V)
SIL-Version: jährlicher Proof-Test erforderlich und zu dokumentieren
Automatische Alarmabschaltung (S8) bei der SIL-Version nicht für sicherheitsgerichteten Betrieb verwenden
Erdungsanschluss (PE) im Ex-Bereich zwingend anschließen

Spannungsversorgung

10-60V DC 95-265V AC

Ausführung: ATEX oder SIL+ATEX

PRO 10-3G/3D ATEX PRO 10-3G/3D-SIL ATEX

Variantes de produits

€521,70

Expédition est calculé dans la caisse.

Lieferzeit: Auf Anfrage

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Datenblatt DE: Download

spécification

Type d'appareil

Akustischer Signalgeber
Classe de protection du boîtier

IP66/IP67, NEMA 4/4X, IK09
Caractéristiques spéciales

Schallkanal darf nicht nach oben zeigen
Indice de résistance aux chocs IK

IK09
Matériau du boîtier

Aluminium-Druckguss
Poids

ca. 2770 g
Dimensions du boîtier

138,5 × 167 × 148 mm
Alimentation électrique

12 V DC, 24 V DC, 48 V DC, 110 V AC, 230 V AC
Section de câble recommandée

Feindrähtig 2,5 mm² / Eindrähtig 4,0 mm²
Courant et capacité de contact

für SIL Version: Solid-State-Relais, 230 V / 80 mA, R_DS(on) < 35 Ω
Autoconsommation

400 mA @ 24 V DC (960 mA @ 12 V DC)
Température ambiante

-40°C … +55°C
Température de stockage

-40°C … +70°C
Humidité ambiante

max. 90%
Certificats

UL-Zertifikat, Ex-ATEX-Zulassung, EAC Zertifikat, Ex UL Zertifikat, SIL Herstellererklärung
Certification ATEX

ja
Niveau SIL

keine, SIL2 / Performance Level d (IEC 61508 / EN ISO 13849-1)
Code SH

85318070
Garantie

10 Jahre

Häufig gestellte Fragen

Für welche Explosionszonen sind die Geräte zugelassen?

Beide Varianten sind ausschließlich für Zone 2 (Gas, Kategorie 3G) und Zone 22 (Staub, Kategorie 3D) zugelassen. Für Zone 1 oder Zone 21 ist der PRO 10-Ex (Kategorie 2G/2D, höhere ATEX-Kategorie) erforderlich.

Was ist der Unterschied zwischen PRO 10-3G/3D und PRO 10-3G/3D-SIL?

Akustisch und mechanisch sind beide Varianten identisch (116 dB, 80 Töne, gleiche Gehäuse, gleiche Spannungsbereiche). Der einzige Unterschied: Die -SIL-Version besitzt eine zweite unabhängige Elektronikplatine mit Diagnosekanal (Solid-State-Relais), der die Schallfunktion permanent überwacht und Fehler an die übergeordnete Sicherheitssteuerung meldet – damit wird SIL2 / Performance Level d nach IEC 61508 erreicht. Die Standardversion ohne SIL hat keinen definierten Sicherheitskennwert.

Welche Spannungsversion ist die richtige für mein System?

Wählen Sie DC (10–60 V, Art.-Nr. ...0007 / ...0017) für alle 24-V-SPS/SIS-Steuerungen, Niederspannungsinstallationen und Batteriepuffer-USV-Anlagen. Wählen Sie AC (95–265 V, Art.-Nr. ...0007 / ...0017) für direkten Netzanschluss 230 V. Der AC-Funktionsbereich 95–265 V deckt auch 110 V-Netze (USA) ab, wodurch das Gerät global einsetzbar ist.

Kann ich die automatische Alarmabschaltung bei der SIL-Version nutzen?

Technisch vorhanden ist sie bei der Standardversion (3G/3D ohne SIL): wählbar nach 60 s / 15 min / 45 min / keine. Bei der SIL-Version darf die Auto-Abschaltfunktion im sicherheitsgerichteten Betrieb NICHT aktiviert werden, da dies die Sicherheitsfunktion (akustische Warnung bis Quittierung) unterbricht und den SIL2-Status gefährdet.

Ist der PRO 10-3G/3D auch für Wasserstoff-Atmosphären geeignet?

Ja – die Temperaturklasse T4 @ IIC schließt Wasserstoff (H₂) explizit ein. IIC ist die höchste Gasgruppe und umfasst alle weniger kritischen Gase (Propan IIA, Ethylen IIB) ebenfalls. Das Gerät ist damit für nahezu alle industriell relevanten Ex-Gasatmosphären zugelassen.
