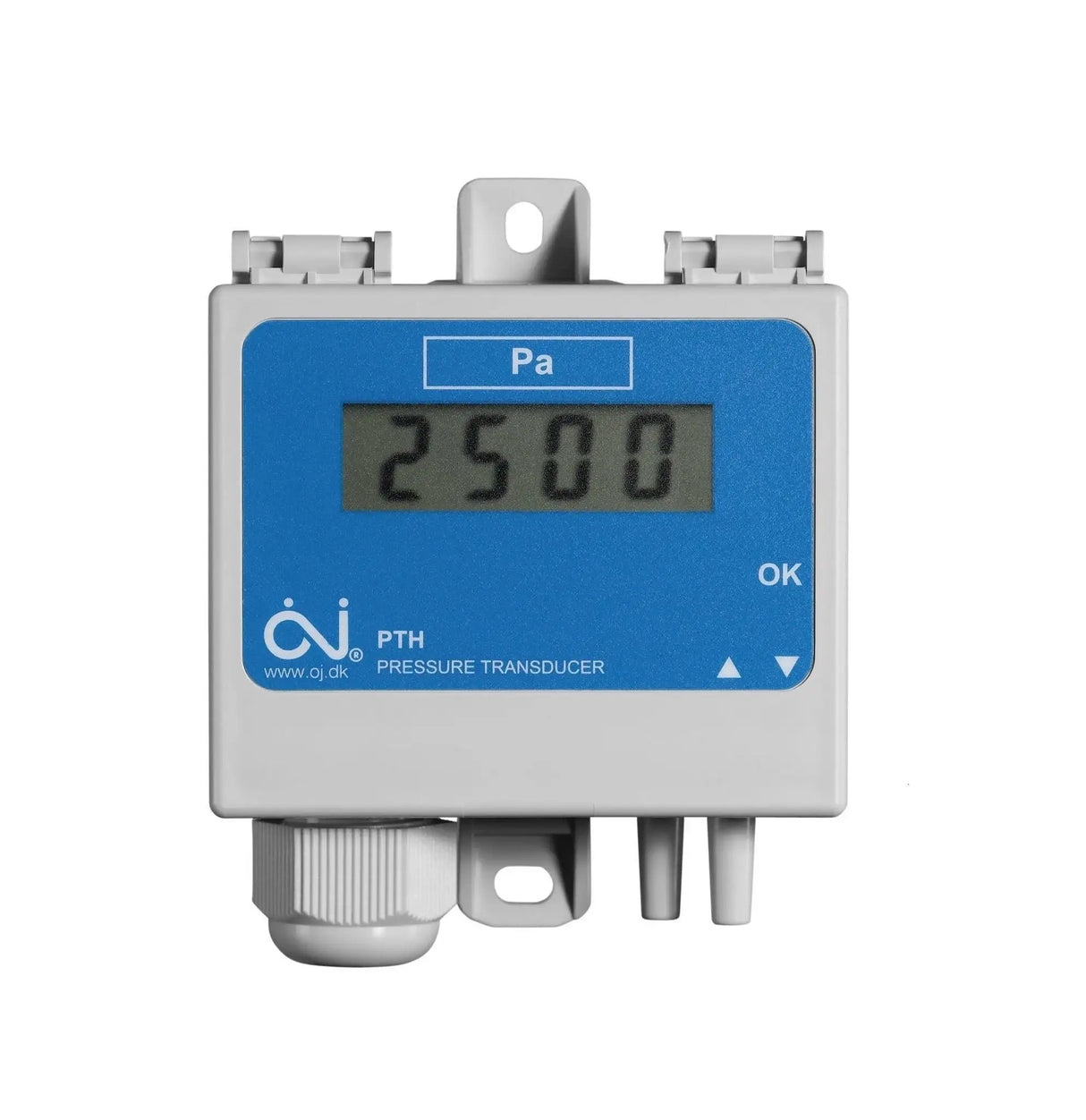

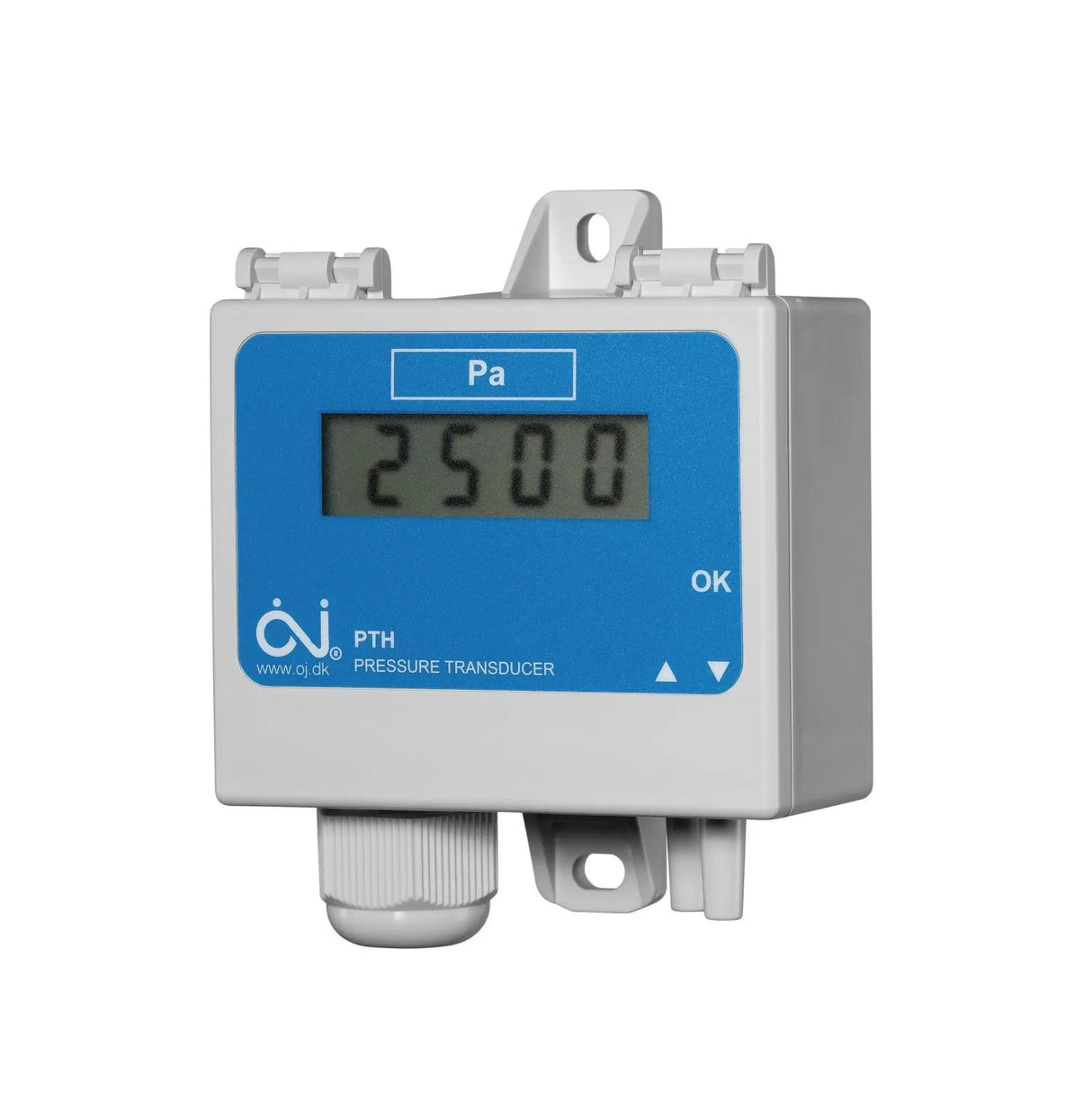

Émetteur de pression PTH-3203-DF jusqu'à 2 500 PA avec sortie analogique et LCD
Description
Description
✅ Mesures précises pour les applications industrielles dans la gamme 0 - 2 250 PA (pour une plage de mesures prolongée jusqu'à 5 000 PA Voir PTH-3502 DF)
✅ En plus de la mesure de la pression différentielle, également adapté à la mesure du flux de volume
✅ Installation facile grâce à la conception compacte
✅ Z polyvalent Z. B. Surveillance du débit d'air en utilisant la pression différentielle, la surveillance des filtres, la surveillance des pièces propres et le contrôle des processus
✅ Accessoires recommandés: Ensemble de connexion composé de connexion et de connexions de tuyau ainsi que Adaptateur de rail chaud
Émetteur de pression PTH-3203-DF jusqu'à 2 500 PA avec sortie analogique et LCD est en stock et est envoyé dès qu'il est à nouveau disponible
Délai de livraison : Disponible immédiatement
La disponibilité de la collection n'a pas pu être chargée
Technische Zeichnung 3D: Download
Technische Zeichnung 2D: Download
Bedienungsanleitung DE: Download
Bedienungsanleitung EN: Download
spécification
spécification
-
MoyenGaz
-
Type d'appareilTransmetteur de pression différentielle
-
Conception de l'appareilAppareil compact
-
Précision de la pression différentielle<0,5% x valeur mesurée + 0,3% x valeur finale de la plage de mesure réglée + 2,5 Pa
-
Nombre de plages de pression différentielle10
-
Limite maximale de la plage de mesure2.250 Pa
-
AffichageLCD avec résolution 0,1 Pa
-
Classe de protection du boîtierIP54
-
Caractéristiques spécialesAmortissement (au choix) de 0,4 s ou 10 s 8 plages de pression réglables Éléments de pression à semi-conducteurs sans passage d'air pour éviter la pénétration de poussière provenant de la tuyauterie Élément de mesure compensé en température, de sorte qu'une mesure de pression optimale est obtenue dans toute la plage de température spécifiée
-
Signal de sortieSortie analogique
-
Connexion de processus2 × Ø6,2 mm
-
Matériau du boîtierPolyamide
-
Résistance à la pression30 kPa
-
Dimensions77 mm × 91 mm × 38 mm
-
Alimentation électrique13,5 ... 28 V DC
-
Connexion électrique4 x bornes à vis, max 1,5mm
-
Consommation électrique maximale0,5 W
-
Résistance de chargeCharge maximale 0 ... 10 V : >2,5 kΩ, Charge maximale 0 ... 20 mA : <=450 Ω
-
Température ambiante-20 ... 70°C
-
Température de stockage-40 ... 70°C
-
Humidité ambiante10% ... 95% RH, sans condensation
-
CertificatsCE
-
