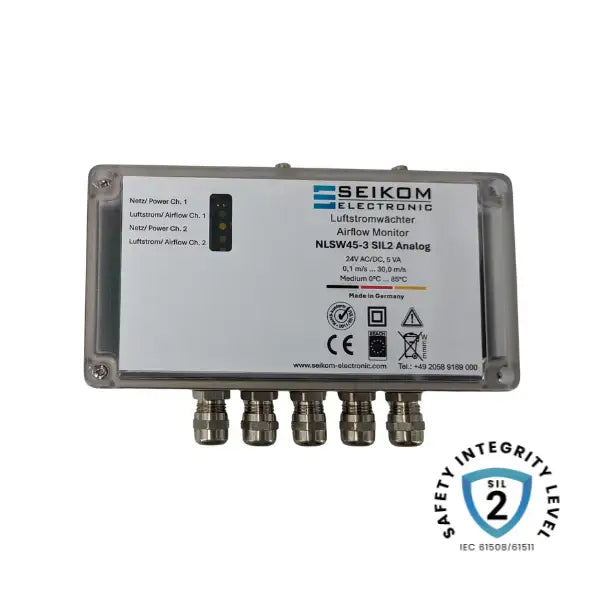

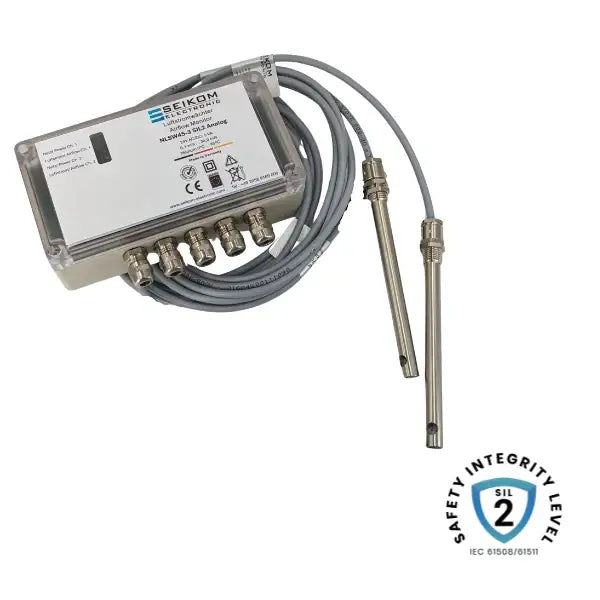

Unité d'évaluation NLSW45-3 Analogue SIL2, surveillance du flux avec certification SIL2 et sortie analogique (4-20 Ma)

SKU: 1147SIL2

Description

✅ Surveillance du flux avec certification SIL2 selon CEI 62061 (correspond au niveau de performance D selon EN ISO 13849-1)

✅ Une grande variété de mesure de 0,1 à 35 m / s avec des températures médiatiques de 0 ° C à 60 ° C

✅ Convient pour l'installation de l'armoire de commande avec sortie de commutation

✅ Développé pour les applications industrielles exigeantes, IP40

✅ Structure redondante de l'électronique d'évaluation et utilisation de 2 capteurs requis

Alimentation électrique

230 V AC 24 V AC / DC

Variantes de produits

€489,10

Expédition est calculé dans la caisse.

Délai de livraison : Disponible immédiatement

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

spécification

Moyen

Gaz
Type d'appareil

Unité d'évaluation du flux pour le montage en armoire électrique, Installation sur le site de mesure
Plage de débit

0,1 ... 30 m/s
Température du milieu

0 ... 85°C
Affichage

LED (tension & point de commutation)
Point de commutation

Réglage en continu (potentiomètre), indépendant de la plage de mesure analogique
Unité d'évaluation de la classe de protection

IP65
Caractéristiques spéciales

2 sondes nécessaires (SIL2)
Signal de sortie

Sortie de commutation, Sortie analogique
Spécification de sortie de commutation

2 inverseurs (par canal)
Signal de sortie de rupture de capteur

Le relais tombe
Signal de sortie de court-circuit du capteur

Le relais tombe
Spécification de sortie de relais

2 inverseurs (par canal)
Matériau du boîtier

Polyamide (UL94V-0)
Poids

360 g
Dimensions du boîtier

85 mm x 165 mm x 55 mm
Montage

Kit de montage inclus, Montage sur rail DIN en option
Alimentation électrique

24 V AC/DC ±10, 230 V AC ±10
Connexion électrique

Bornier
Consommation électrique maximale

5 VA
Section de câble recommandée

2,5 mm² de section
Courant et capacité de contact

250 V AC, 4 A, 1 kVA / 150W
Capacité de commutation minimale

100 mA/ 5 V DC
Température ambiante

-20 ... 60°C
Certificats

CE
Certification ATEX

pas de
Niveau SIL

SIL2
Pays d'origine

Allemagne
Numéro tarifaire douanier

90 26 80 20
Code SH

90 26 80

Häufig gestellte Fragen

Was bedeutet "redundant" beim NLSW45-3 SIL2 Analog?

Das Gerät verfügt über zwei separate Messkanäle mit jeweils eigenem F3.x SIL2-Sensor und redundanter Auswerteelektronik. Fällt ein Kanal aus, bleibt der andere funktionsfähig – höchste Sicherheit nach SIL2 (Performance Level d).

Können beide Analogausgänge (4–20mA und 0–10V) gleichzeitig genutzt werden?

Nein. Beide Kanäle müssen das gleiche Signal liefern, entweder 0 ... 10 V oder 4 ... 20 mA.

Welche Sensorbauformen stehen zur Verfügung?

Verfügbar sind F3 bis F3.5 SIL2 mit Eintauchtiefen von 50, 130, 165, 300, 400 und 500 mm.
Es dürfen nur SIL2 Fühler verwendet werden.

Wie werden die beiden Sensoren im Rohr positioniert?

Die Sensoren müssen einen Abstand von mindestens 3×Rohrinnendurchmesser haben (hintereinander oder auf gleicher Höhe), um gegenseitige Beeinflussung zu vermeiden. Beide in Strömungsrichtung ausrichten. Vor dem ersten Sensor sollten 5×Rohrinnendurchmesser gerades Rohr als Einlaufstrecke sein und hinter dem 2 Sensor mindestens 3×Rohrinnendurchmesser Auslaufstrecke, um Turbolenzen zu verhindern, die zu falschem Ergebnis führen könnten.

Ist eine ATEX-Version verfügbar?

Ja, als NLSW45-3 Ex SIL2 Analog für ATEX-Zonen 1, 2 mit 4 mitgelieferten Zener-Barrieren. Montage der Auswerteeinheit außerhalb der Ex-Zone erforderlich.

Welche Wartungsintervalle gelten für SIL2-Anwendungen?

Sichtprüfung monatlich, Nahprüfung alle 6 Monate, Detailprüfung jährlich. Sensorreinigung nur mit lauwarmer Seifenlauge, keine scharfen Werkzeuge. Nach Reinigung Kalibrierung überprüfen und ggf. nachjustieren.

Was passiert bei Sensorfehler oder -ausfall?

Bei Fühlerbruch oder -kurzschluss fällt das entsprechende Relais ab, der Stromausgang geht auf 0 mA. Der zweite Kanal arbeitet weiter und gewährleistet die SIL2-konforme Sicherheitsfunktion.
