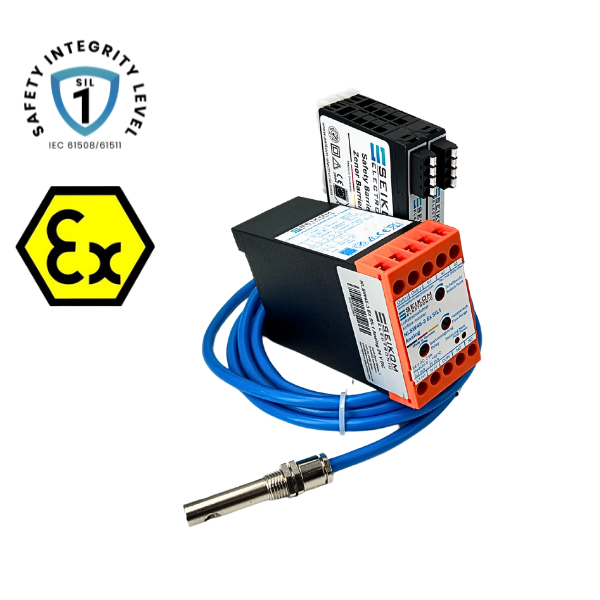

Unité d'évaluation NLSW45-3 EX analogique Sil1, surveillance du débit pour les zones Atex avec certification SIL1 et signal de sortie analogique soit 4 ... 20 mA ou 0 ... 10 V

SKU: 1434DCExSIL1_SZB/A | Code à barres: 77029SIL1

Description

✅ Surveillance du flux avec certification SIL1 selon la CEI 62061 (correspond au niveau de performance C selon EN ISO 13849-1)

✅ En conjonction avec 2 barrières Zener fournies, peut être utilisée dans les zones ATEX 1 et 2

✅ Une grande variété de mesure de 0,1 à 30 m / s avec des températures médiatiques de 0 ° C à 60 ° C

✅ Avec sortie analogique, 4 ... 20 mA, alternativement 0 ... 10 V, adapté à l'installation de l'armoire de commande

✅ Développé pour les applications industrielles exigeantes, IP40

✅ Domaines d'application exemplaires: surveillance des flux dans les systèmes de peinture, les usines de papier et les institutions de recherche

✅ 230 V AC sur demande

Alimentation électrique

24 V CC 230 V AC

Sortie analogique

4 ... 20 mA 0 ... 10 V

Variantes de produits

€668,00

Expédition est calculé dans la caisse.

Délai de livraison : Disponible immédiatement

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

spécification

Moyen

Gaz
Type d'appareil

Unité d'évaluation du flux pour le montage en armoire électrique
Plage de débit

0,1 ... 20 m/s
Température du milieu

0 ... 60°C
Affichage

LED (tension & point de commutation)
Point de commutation

Réglage en continu (potentiomètre)
Unité d'évaluation de la classe de protection

IP40
Caractéristiques spéciales

2 barrières Zener incluses Pontage au démarrage 5-60 sec., pontage au démarrage externe supplémentaire
Signal de sortie

Sortie analogique, Sortie de commutation
Spécification de sortie de commutation

1 inverseur
Signal de sortie de rupture de capteur

Le relais tombe
Signal de sortie de court-circuit du capteur

Le relais tombe
Spécification de sortie de relais

1 inverseur
Matériau du boîtier

Polycarbonate renforcé de fibres de verre (UL94V-0)
Dimensions du boîtier

120 mm x 45 mm x 73 mm
Montage

Rail DIN ; à monter en dehors de la zone ATEX
Alimentation électrique

24 V DC ±5, 24 V AC ±5, 230 V AC ±5
Connexion électrique

Bornier
Consommation électrique maximale

3 VA
Section de câble recommandée

2,5 mm² de section
Courant et capacité de contact

250 VAC, 8 A, 2 kVA
Capacité de commutation minimale

10 mA, 5 V DC
Température ambiante

-20 ... 50°C
Certificats

CE
Certification ATEX

II 3G Ex ic IIC T4 Gc, matériel électrique simple ; zone 1
Niveau SIL

SIL1
Pays d'origine

Allemagne
Numéro tarifaire douanier

90 26 80 20
Code SH

90 26 80

Häufig gestellte Fragen

Welche Vorteile bietet der NLSW45-3 Ex SIL1 Analog gegenüber Standard-Luftstromwächtern?

Das Gerät ist eigensicher und für Zone 1 und 2 nach ATEX zugelassen. Es besitzt eine geprüfte EXIDA SIL1-Zertifizierung nach IEC 61508 und einen werkseitig wählbaren Analogausgang 4 ... 20 mA oder 0 ... 10 V. Überwacht Luftströme sicher und meldet jeden Fehler durch Relaisabfall.

Wo wird der NLSW45-3 Ex SIL1 Analog eingesetzt?

Typische Anwendungen sind Lüftungssteuerung, Absaugungen, Labor- und Reinraumtechnik, Prozess- und Umweltanlagen, Kraftwerke sowie DDC- und Heizregisterüberwachung im explosionsgefährdeten Bereich.

Wie erfolgt der Einbau der Zener-Barrieren und worauf ist zu achten?

Im Lieferumfang sind zwei Zener-Barrieren (SZB7601/SZB7602) enthalten, die nach Anschlussplan installiert werden müssen. Wichtig: Niemals vertauschen, sonst Fehlfunktion! Installation ausschließlich durch fachkundiges Personal.

Wie funktioniert der Analogausgang?

Werkseitig ist entweder 4 ... 20 mA oder 0 ... 10 V Analogausgang auswählbar. Die Ausgabe ist nicht linear und unabhängig vom Relais-Schaltpunkt einstellbar. Der Analogausgang darf nie auf Masse/Erde gelegt werden!

Welche Sensorvarianten/Fühlerlängen sind möglich?

Passende F3.x Ex SIL1 Fühler in Längen 50, 130, 165 und 300 mm, optional Edelstahl und Teflon, sind verfügbar. Kabellängen bis 20m stehen zur Auswahl.

Wie wird das Gerät gewartet?

Regelmäßige Prüfungen laut IEC 60079-17: Sichtprüfung monatlich, Nahprüfung alle 6 Monate, Detailprüfung jährlich. Reinigung nur mit lauwarmer Seifenlauge, keine scharfen Werkzeuge verwenden.
