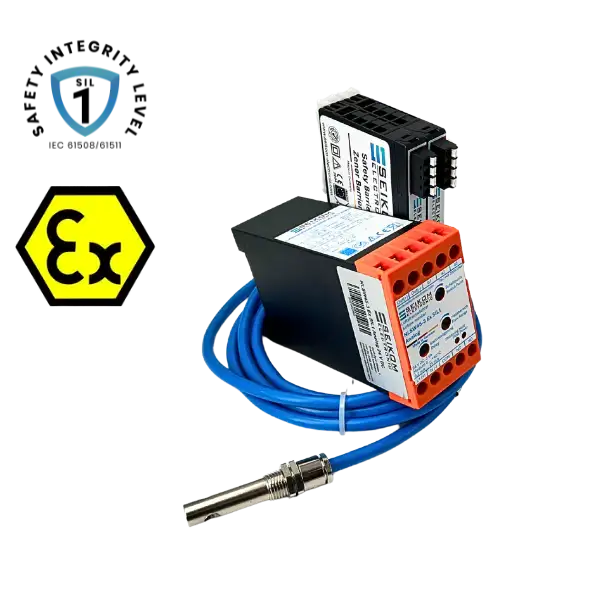

Evaluation unit NLSW45-3 Ex SIL1, flow monitoring for ATEX areas with SIL1 certification

Sku: 63377ExSIL1 | Barcode: 63377SIL1

Description

Flow monitoring with SIL1 certification according to IEC 62061 (corresponds to performance level c according to EN ISO 13849-1)

Can be used in ATEX zones 1 and 2 in conjunction with the 2 Zener barriers supplied

Wide measuring range from 0.1 to 30 m/s with media temperatures from 0°C to 60°C

With switching output suitable for switch cabinet installation

Developed for demanding industrial applications, IP40

Typical areas of application: Flow monitoring in paint shops, paper mills and research facilities

Power supply

230 V AC 24 V AC 24 V DC

Product variants

€634,00

Shipment is calculated in the checkout.

Delivery time: Available immediately

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

specification

Medium

Gases
Device type

Flow evaluation unit for switch cabinet installation
Flow range

0.1 ... 20 m/s
Medium temperature

0 ... 60°C
Display

LED (voltage & switching point)
Switching point

Stepless adjustment (potentiometer)
Protection class evaluation unit

IP40
Special features

2 Zener barriers included in the scope of delivery Start-up override 5-60 sec., additional external start-up override
Switching output specification

1 changer
Sensor break output signal

Relay drops out
Sensor short-circuit output signal

Relay drops out
Relay output specification

1 changer
Housing material

Polycarbonate glass fiber reinforced (UL94V-0)
Housing dimensions

120 mm x 45 mm x 73 mm
Mounting

DIN rail; to be mounted outside the ATEX zone
Power supply

24 V DC ±5%, 24 V AC ±5%, 230 V AC ±5%
Electrical connection

Terminal strip
Max. power consumption

3 VA
Recommended cable cross-section

2.5 mm²
Current and contact rating

250 VAC, 8 A, 2 kVA
Minimum switching capacity

10 mA, 5 V DC
Ambient temperature

-20 ... 50°C
Certificates

CE
ATEX certification

II 3G Ex ic IIC T4 Gc, simple electrical equipment; Zone 1
SIL level

SIL1
Country of origin

Germany
Customs tariff number

90 26 80 20
HS code

90 26 80

Häufig gestellte Fragen

Was zeichnet den NLSW45-3 Ex SIL1 besonders aus?

Das Gerät ist eigensicher, für ATEX-Zone 1, 2 zugelassen, mit Safety Integrity Level 1 (SIL1, exida-geprüft) und kommt inklusive 2 geprüfter Zener-Barrieren (SZB7601/SZB7602) – damit sofort normgerecht installierbar.

Wie erfolgt die Montage der Zener-Barrieren?

Die zwei mitgelieferten Zener-Barrieren (SZB7601/SZB7602) müssen exakt nach Anleitung installiert werden. Eine Vertauschung kann zu Fehlfunktionen führen. Montage immer außerhalb der Ex-Zone, Service durch befähigtes Fachpersonal empfohlen. Die Montage ist auf einer DIN-Schiene (Hut-Schiene) vorgesehen.

Welche Fühlerlängen und Varianten stehen zur Verfügung?

Zur Auswahl stehen F3.x Ex SIL1 Fühler mit Eintauchtiefen von 50, 130, 165, 300 mm. Standardmaterial vernickeltes MS58, optional auch Edelstahl oder Teflon. Kabellänge ab Werk 2,5 m, auf Wunsch bis 30 m möglich.

Wie wird ein Fehler am Sensor erkannt?

Bei Sensorbruch oder Sensorkurzschluss fällt das Sicherheitsrelais ab. So kann eine sichere Abschaltung oder Störungsanzeige in der Anlagensteuerung ausgelöst werden.

Welche Wartungsintervalle sind zu berücksichtigen?

Laut IEC 60079-17 wird monatlich eine Sichtprüfung, alle 6 Monate eine Nahprüfung und jährlich eine Detailprüfung empfohlen. Reinigung der Sensoren nur mit lauwarmer Seifenlauge, keine scharfen Werkzeuge verwenden.

Was sind typische Anwendungen für das Gerät?

Überwachung von Abluft/Lüftung in ATEX-relevanten Bereichen, Absauganlagen, Labor- und Prozesstechnik, Klimatechnik und überall dort, wo Luftströme in potentiell explosionsfähiger Atmosphäre sicher detektiert werden müssen.
