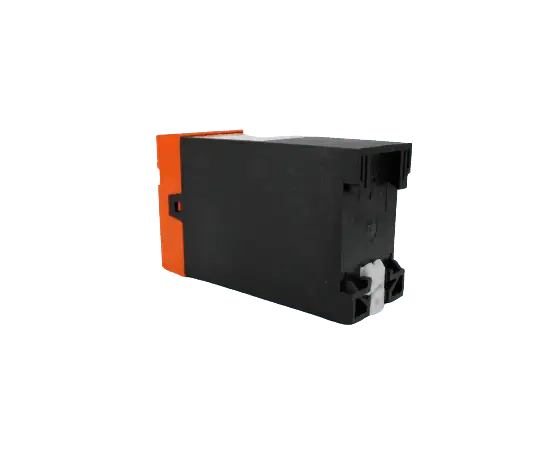

Evaluation unit NLSW45-4 with relay output for monitoring the flow of liquids

Sku: 74297

Description

✅ NLSW45-4 modular evaluation unit for calorimetric flow monitoring with separate F6.x sensors

✅ Dual measurement range: liquids 0.05–3 m/s, gases 0.5–20 m/s with automatic temperature compensation

✅ TÜV NORD type approval according to DIN EN 61010-1:2011-07 for the highest safety standards

✅ Rugged relay changeover contact rated at 250 V AC/8 A/2 kVA for direct control integration without an additional amplifier

✅ Precise dual potentiometer adjustment (coarse/fine) with LED indicators for voltage and flow

✅ Integrated sensor monitoring: Automatic short-circuit and open-circuit detection with alarm notification

✅ Flexible F6.x sensor compatibility: 25 mm–150 mm immersion depth, G1/2" + G1/4" process connections

✅ DIN rail mounting for professional control cabinet installation, IP40 enclosure for industrial environments

✅ Maintenance-free calorimetric measurement principle with no moving parts for a long service life

✅ Cost-effective alternative to pressure transducers and mechanical paddle switches

✅ Main applications: HVAC systems, cooling circuits (up to 30% glycol), pump monitoring, building automation

✅ Optionally available with start-up delay (NLSW45-4Z) for complex systems with start-up sequences

Operating voltage

230 V AC 24 V AC/DC

Product variants

Delivery time: Available immediately

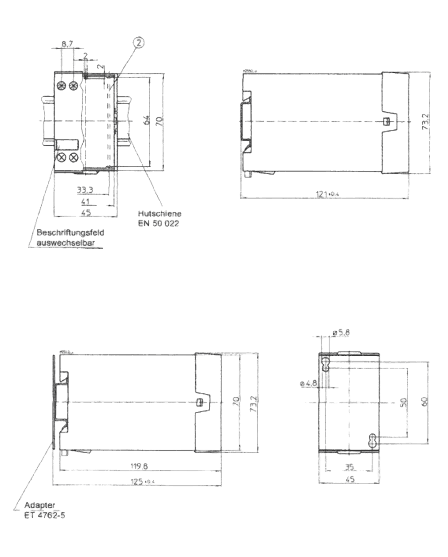

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

specification

Medium

Liquids, Gases
Device type

Flow evaluation unit for switch cabinet installation
Flow range

Air: 0.5 ... 20 m/s, Water: 0.05 ... 3 m/s
Medium temperature

-15 ... 80°C
Display

LED (voltage & switching point)
Switching point

Stepless adjustment (potentiometer)
Protection class evaluation unit

IP40
Special features

Closed sensor
Output signal

Switching output
Switching output specification

1 changer
Sensor break output signal

Relay drops out
Sensor short-circuit output signal

Relay drops out
Relay output specification

1 changer
Housing material

Polycarbonate glass fiber reinforced (UL94V-0)
Weight

190 g
Housing dimensions

120 mm x 45 mm x 73 mm
Mounting

DIN rail
Power supply

24 V AC/DC ± 5%, 230 V AC ± 6%
Electrical connection

Terminal strip
Max. power consumption

3 VA (24 V DC), 5 VA (230 V AC)
Recommended cable cross-section

2.5 mm²
Current and contact rating

250 VAC, 8 A, 2 kVA
Minimum switching capacity

10 mA/ 5 V DC
Ambient temperature

-20 ... 50°C
Certificates

CE, Type-tested by TÜV Nord in accordance with DIN EN 61010-1 2011-07
ATEX certification

none
SIL level

none
Country of origin

Germany
Customs tariff number

90 26 80 20
HS code

90 26 80

Frequently Asked Questions

Welche Fühler sind für den NLSW45-4 verfügbar und wie wähle ich den richtigen aus?

Verfügbar sind die Fühler F6.1 bis F6.5 mit Eintauchtiefen von 25mm, 46mm, 48 mm, 70mm und 150mm. Die Auswahl richtet sich nach dem Rohrdurchmesser und der erforderlichen Messposition. Für optimale Genauigkeit sollte die Sensorspitze nahe dem Rohrmittelpunkt positioniert werden.

Wie erfolgt die Schaltpunkt-Einstellung beim NLSW45-4?

Die Einstellung erfolgt über ein Präzisions-Potentiometer während des Betriebs. Bei Nennströmung wird das Potentiometer langsam gedreht, bis die gelbe LED aufleuchtet und das Relais schaltet. Für stabile Verhältnisse sollte der Schaltpunkt leicht über dem gewünschten Wert eingestellt werden.

Welche Einbauvorschriften gelten für den NLSW45-4?

Der Sensor benötigt mindestens 5×Rohrdurchmesser geraden Einlauf und 3×Rohrdurchmesser Auslauf. Die Sensorspitze sollte nahe dem Rohrmittelpunkt positioniert werden, mit der Markierung in Strömungsrichtung zeigend. Bei Luftströmungen ist vertikaler Einbau nach oben empfohlen.

Kann der NLSW45-4 in Kühlkreisläufen mit Glykol verwendet werden?

Ja, der NLSW45-4 ist für Kühlkreisläufe bis 30% Glykol-Anteil geeignet. Höhere Glykol-Anteile können zu Fehlauslösungen oder Ausfall führen und sollten vermieden werden. Dies ist eine kritische Anwendungsgrenze für zuverlässigen Betrieb.

Wie funktioniert die Sensorüberwachung des NLSW45-4?

Das Gerät überwacht kontinuierlich die Sensorleitung auf Kurzschluss und Drahtbruch. Bei Fehlern fällt das Ausgangsrelais automatisch ab und signalisiert den Fehler. Dies gewährleistet sichere Betriebsüberwachung auch bei defekten Sensorkabeln.

Kann der NLSW45-4 sowohl für Gas- als auch Flüssigkeitsmessungen verwendet werden?

Ja, das Gerät arbeitet mit beiden Medientypen: Flüssigkeiten 0,05-3 m/s und Gase 0,5-20 m/s. Für Gasmessungen ist bei vertikalen Rohren Aufwärtsströmung empfohlen, um thermische Auftriebseffekte zu vermeiden.

Welche Spannungsversorgungen stehen zur Verfügung?

Der NLSW45-4 ist in zwei Versionen verfügbar: 24V AC/DC ±5% (3VA Leistungsaufnahme) oder 230V AC ±6% (5VA Leistungsaufnahme). Die Wahl richtet sich nach der verfügbaren Betriebsspannung in der Anlage.

Welche Wartung benötigt der NLSW45-4?

Das System ist wartungsarm. Die Auswerteeinheit benötigt keine Wartung. Bei stark verschmutzten Medien sollte der Sensor regelmäßig in handwarmer Seifenlauge gereinigt werden. Die Sensorspitze darf nicht mit harten Gegenständen gereinigt werden, da Beschädigungsgefahr besteht.
