FlowGuard® FT401 - Impeller flowmeter

Sku: 1399

Description

✅ Compact vane-type flow monitor for continuous flow monitoring in pipes at 0.3–6.0 m/s

✅ Precise measurement accuracy of ±3% (1–6 m/s) using wear-free magnetic Hall sensor technology

✅ Versatile output signals: 4–20 mA analog, pulse output, and switchable limit value alarm (PNP/NPN)

✅ Rugged IP67-rated housing for demanding industrial environments; media temperature range: -10 to +80°C

✅ High-pressure resistance up to 25 bar with chemically resistant PVDF/PEEK materials in the media area

✅ Easy installation with G3/8 process connection or optional adapters for various piping systems

✅ Intelligent LED status indicators for voltage, flow, and switch output status

✅ Integrated self-diagnostics after system startup for functional checks and operational reliability

✅ Compact dimensions of 90 x 39 x 39 mm with an M12 connector and reverse polarity protection for safe wiring

✅ Low-maintenance design with zirconium-ceramic bearings for long-term stability

✅ Ideal for water treatment, agriculture, biogas plants, and industrial cooling/heating circuits

✅ Easy installation with standard flow straightening sections of 10×ID before and 5×ID after the sensor

Output signal
Lieferzeit Symbol Delivery time: Available in 1-2 weeks

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Datenblatt DE: Download

Datenblatt EN: Download

specification
  • Medium
    Liquids
  • Device type
    Compact flow device
  • Device design
    Compact device including sensor (permanently mounted), Paddle wheel flow meter
  • Flow range
    0.3 ... 6.0 m/s , (depending on the adapter/pipe geometry used)
  • Flow accuracy
    1 ... 6 m/s: ± 3%, 0.3 ... 1 m/s ±5 %
  • Medium temperature
    -10 ... 80°C
  • Display
    Two LEDs (voltage and current)
  • Protection class evaluation unit
    IP67
  • Protection class sensor
    IP67
  • Special features
    Integrated self-diagnosis after start-up
  • Output signal
    Pulse output, Analog output, Switching output
  • Switching output specification
    Switching output, adjustable closer
  • Relay output specification
    Switching output, adjustable closer
  • Process connection
    G3/8-inch, alternative adapter
  • Housing material
    Plastic
  • Sensor material

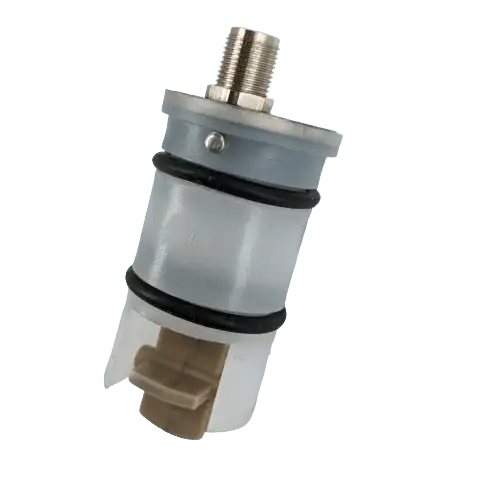

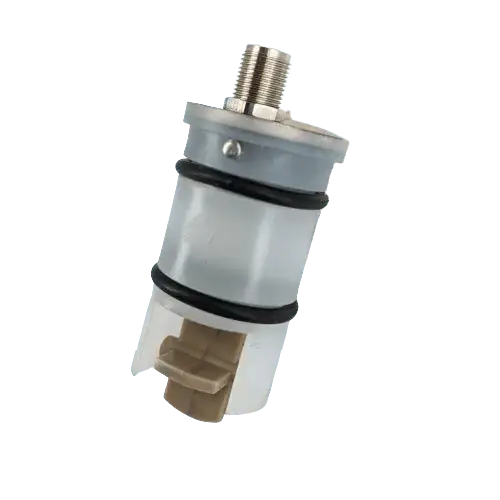

    PVDF (impeller suspension), PEEK (impeller), Zirconium ceramic (impeller axle), Stainless steel DIN 1.4115 (bolt in propeller paddle) , Seal O-rings (EPDM/NBR)
  • Pressure resistance
    25 bar
  • Housing dimensions
    90 mm x 39 mm x 39 mm
  • Power supply
    24 V DC ±10%
  • Electrical connection

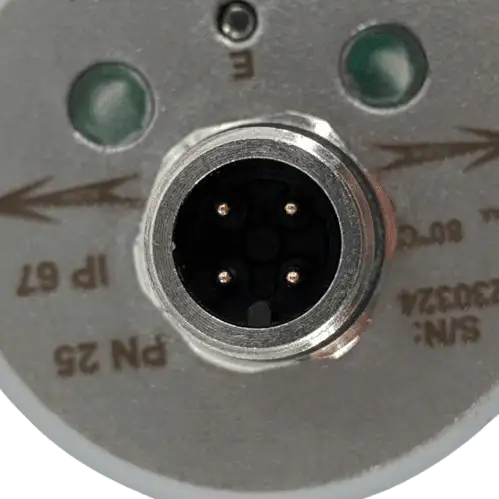

    M12x1 (4-pin), with reverse polarity protection
  • Load resistance
    400 Ω
  • Current and contact rating
    PNP active (max. 50 mA)
  • Ambient temperature
    0 ... 55°C
  • Ambient humidity
    max. 90%
  • Certificates
    CE
  • ATEX certification
    none
  • SIL level
    none
  • Country of origin
    Germany
  • Customs tariff number
    90 26 80 20
  • HS code
    90 26 80
  • Hysteresis
    0.02 ... 0.08 m/s (flow)
  • Signal output reproducibility
    ±1% of the measuring range

Frequently Asked Questions

Für welche Anwendungen ist der FlowGuard® FT401 besonders geeignet?

Der FT401 eignet sich ideal für Strömungsüberwachung in Wasseraufbereitungsanlagen, landwirtschaftlichen Bewässerungssystemen, Biogasanlagen und industriellen Kühl-/Heizkreisläufen. Besonders effektiv bei kontinuierlicher Schwellwertüberwachung und Leckageerkennung in neutralen bis schwach aggressiven Flüssigkeiten.

Welche Mindestströmungsgeschwindigkeit benötigt der FT401 für stabile Messung?

Der Sensor liefert ab 0,3 m/s ein messbares Signal. Für höchste Genauigkeit (±3%) wird eine Strömungsgeschwindigkeit zwischen 1-6 m/s empfohlen. Bei niedrigeren Geschwindigkeiten (0,3-1 m/s) steigt die Messabweichung auf ±5%.

Benötige ich spezielle Einlaufstrecken vor dem Sensor?

Ja, für optimale Messgenauigkeit sollten mindestens 10 Rohrdurchmesser gerader Rohrlauf vor und 5 Rohrdurchmesser nach dem Sensor eingehalten werden. Bei Störstellen wie Bögen oder Armaturen können längere Beruhigungsstrecken bis 50×d erforderlich sein.

Wie erfolgt die Programmierung des Schaltausgangs?

Das Gerät verfügt über eine Button-Konfiguration zur Umschaltung zwischen Puls- und FlowSwitch-Modus. Die Schwellwerte sind frei einstellbar. Der 4-20mA-Ausgang ist werksseitig auf 0,3-6,0 m/s kalibriert und kann über Teach-In-Verfahren angepasst werden.

Welche Wartung benötigt der FT401?

Der wartungsarme Hall-Sensor arbeitet berührungslos ohne mechanischen Verschleiß. Empfohlen wird regelmäßige Sichtprüfung auf Ablagerungen am Flügelrad und jährliche Funktionskontrolle der Ausgangssignale. Bei starker Verschmutzung kann das Flügelrad demontiert und gereinigt werden.

Ist der FT401 für aggressive Medien geeignet?

Ja, die medienberührenden Teile bestehen aus chemisch hochbeständigem PVDF (Flügelradaufhängung), PEEK (Flügelrad) und Edelstahl 1.4115 (Pins). Die EPDM/NBR-Dichtungen sind für die meisten industriellen Flüssigkeiten bis 100°C geeignet.

Welche Adapter sind für verschiedene Rohranschlüsse verfügbar?

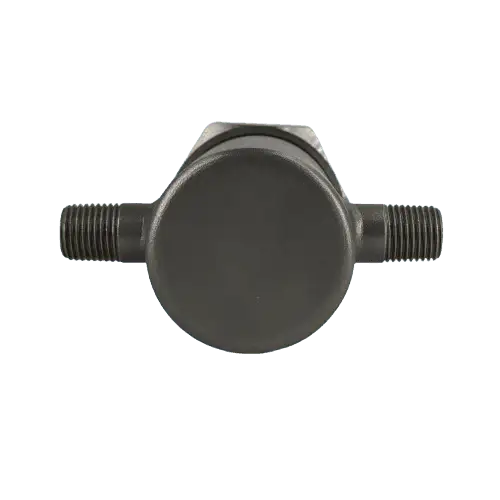

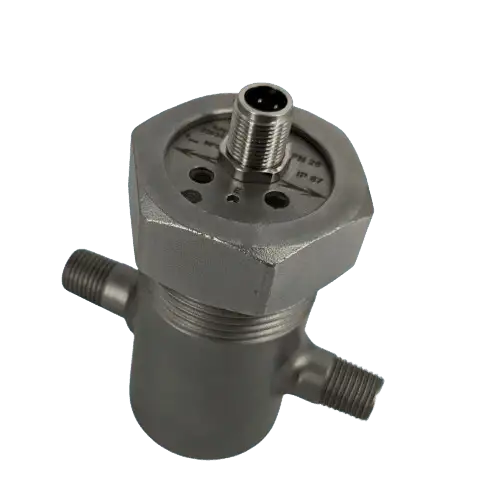

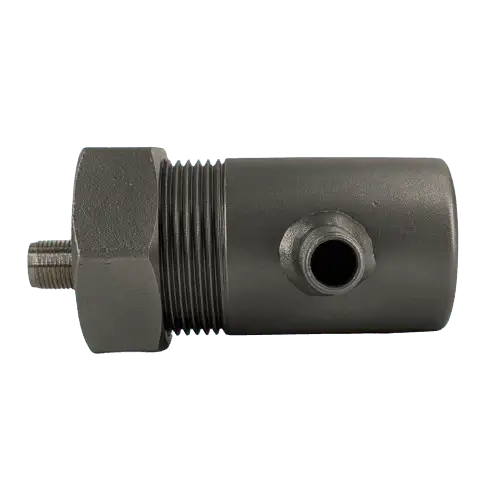

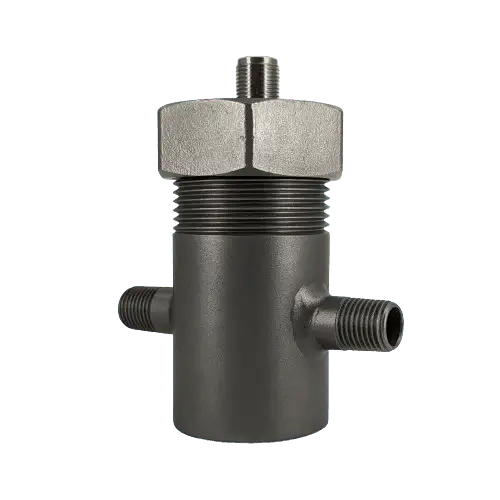

Standard ist G3/8-Gewinde. Optional sind Edelstahl-T-Stücke, PVC-Klebeverbindungen, Schweißadapter oder Rohrsättel für verschiedene Durchmesser verfügbar. Die Adapter-Auswahl beeinflusst den K-Faktor und damit die Volumenstrom-Kalibrierung.

Kann der FT401 bidirektionale Strömungen erkennen?

Der Standard-FT401 ist primär für unidirektionale Messung ausgelegt. Die integrierte Elektronik kann zwischen Vorwärts- und Rückwärtsströmung unterscheiden und entsprechende Alarme ausgeben - bitte kontaktieren Sie unseren technischen Vertrieb für spezifische Anwendungsanforderungen.
