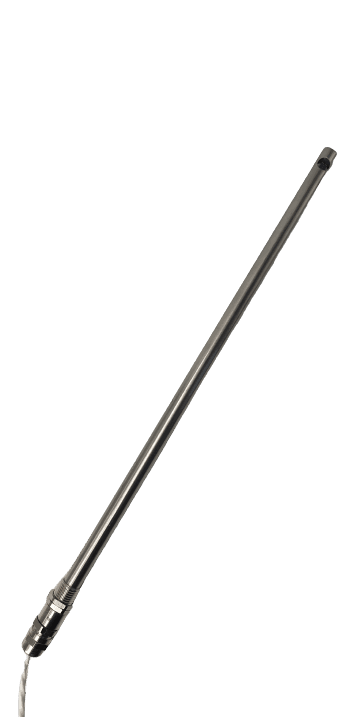

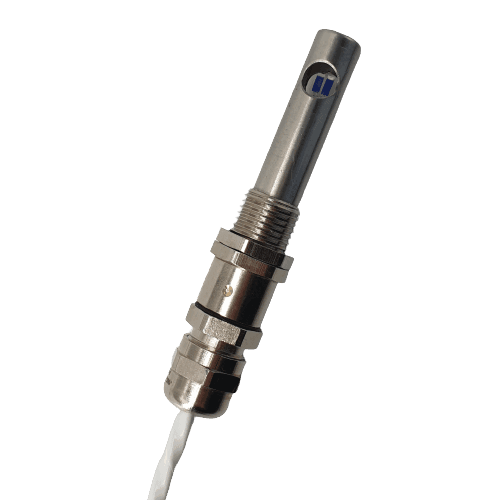

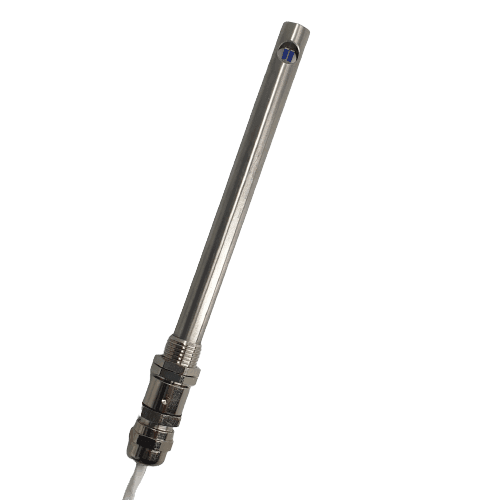

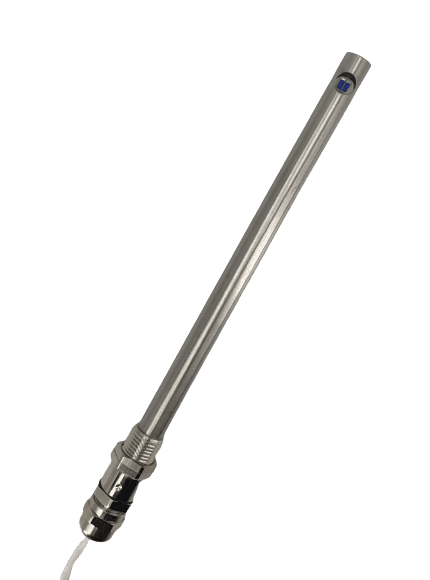

Sensor F8 SIL1 400°C

Sku: 76106400SIL1/50

Description

✅ Record-breaking portfolio: Extreme temperatures (-20…+400°C) combined with SIL1 safety

✅ exida SIL1 classification according to IEC 61508 – independently certified

✅ Performance Level c per EN ISO 13849-1 – functional safety at extreme temperatures

✅ Single-channel architecture: Only 1 sensor (vs. SIL2 with 2 redundant sensors)

✅ Calorimetric measurement principle – proven heavy-duty safety measurement technology

✅ V4A stainless steel (resistant to extreme temperatures) – optimized for extreme exhaust gases/processes

✅ Temperature gradients: 20 K/min – stable measurement during extreme temperature fluctuations

✅ Measurement range: 0.1 ... 20 m/s

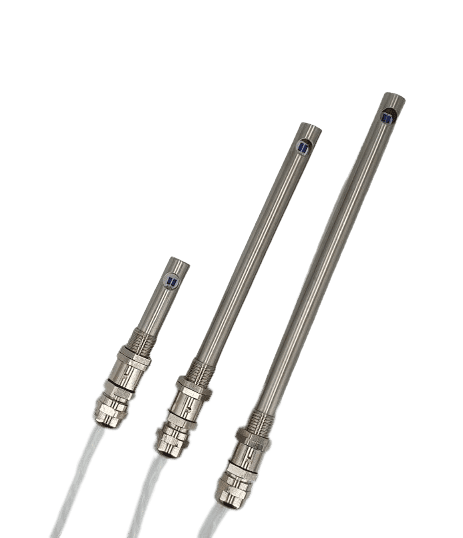

✅ Standard immersion depths: 50, 130, 165, 300, 400, 500 mm – others available upon request

✅ Process connection: PG7 with optional reducers (G1/2-inch, M16×1.5, M20×1.5)

✅ Pressure rating: 10 bar – sufficient for high-temperature boilers/furnaces

✅ Protection class IP50 – designed for aggressive environments with extreme temperatures

✅ NLSW®45-6.1 SIL1 evaluation unit (mandatory!) – exida-certified

✅ Annual TÜV NORD production monitoring – maintains SIL1 certification

✅ Applications: Extreme-temperature safety, industrial furnaces, high-temperature boilers, critical processes

✅ German quality: TÜV NORD type approval according to DIN EN 61010-1

⚠️ NOTES – MUST BE OBSERVED:

NLSW®45-6.1 SIL1 is MANDATORY! – Standard NLSW®45-6.1 or NLSW®45-6 do NOT work with F8 SIL1 400°C

IP50 protection rating instead of IP67 – reduced splash protection due to extreme temperatures

Annual TÜV inspection required – to maintain SIL1 certification

Regular maintenance (every 6 months) recommended for use with aggressive exhaust gases

Immersion depth

50 130 165 300 400 500

Cable length [m]

2,5 5

Product variants

Delivery time: Available immediately

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

specification

Medium

Gases
Device type

Flow sensor
Device design

Sensor
Flow range

0.1 m/s ... 30 m/s
Protection class sensor

IP50
Immersion depth

50 mm, 130 mm, 165 mm, 300 mm, 400 mm, 500 mm, Special lengths on request
Process connection

PG7, Optional G1/2-inch connection using a reducer
Sensor material

Stainless Steel 1.4571
Pressure resistance

10 bar
Electrical connection

Standard cable length: 2.5 m, 5 m, Custom lengths available upon request
Temperature gradient

20K/min
Certificates

CE, Type-tested by TÜV Nord in accordance with DIN EN 61010-1 2011-07
ATEX certification

none
SIL level

SIL1
Customs tariff number

90 26 80 20
HS code

90 26 80

Frequently Asked Questions

Warum ist F8 SIL1 400°C teurer als F8 400°C Standard, wenn beide -20…+400°C haben?

F8 SIL1 400°C ist exida-zertifiziert nach IEC 61508 mit Performance Level c – notwendig für sicherheitskritische Prozesse. Standard F8 400°C hat keine Sicherheitszertifizierung. Zusätzlich: F8 SIL1 erfordert jährliche TÜV-Überwachung (Fertigungsüberwachung) zur Aufrechterhaltung der Zertifizierung.

Muss ich zwingend NLSW®45-6.1 SIL1 verwenden – kann ich Standard NLSW®45-6.1 nehmen?

Nein – kritisch! NLSW®45-6.1 SIL1 ist ebenfalls exida-zertifiziert. Standard NLSW®45-6.1 hat keine Sicherheitszertifizierung – kombiniert mit F8 SIL1 = Zertifizierungsverlust! Falsche Kombination bricht SIL1-Zertifikat und Garantie.

Ist F8 SIL1 400°C auch für Industrieöfen nach EN 1539 zertifiziert?

a, klassische Anwendung! F8 SIL1 400°C ist spezialisiert auf Ofen-Strömungsüberwachung und wird für sicherheitskritische Emissionsüberwachung von Industrieöfen eingesetzt. Sie erfordert regelmäßige Kalibrierung + Validierung nach lokalen Behördenrichtlinien + jährliche TÜV-Fertigungsüberwachung.

Wie oft muss F8 SIL1 400°C gewartet werden?

Regelmäßige Reinigung in handwarmer Seifenlauge (ca. 10 Min., nach Verschmutzung). Zusätzlich kritisch: Jährliche TÜV-Fertigungsüberwachung erforderlich (SIL1-Zertifikat aufrechterhalten). In aggressiven Hochtemperatur-Abgasen: 6-Monats-Wartungs-Intervall empfohlen (vs. 12 Monate Standard).

Kann ich F8 SIL1 400°C auch bei -20°C Außentemperatur sicher einsetzen?

Ja, vollständig. F8 SIL1 400°C ist von -20 ... +400°C einsetzbar. SIL1-Zertifizierung gilt über den gesamten Temperaturbereich. Der untere Bereich (-20 ... +20°C) ist ideal für Außenlufteintritts- oder Vorwärm-Sicherheitsmessungen in Extremtemperatur-Systemen.
