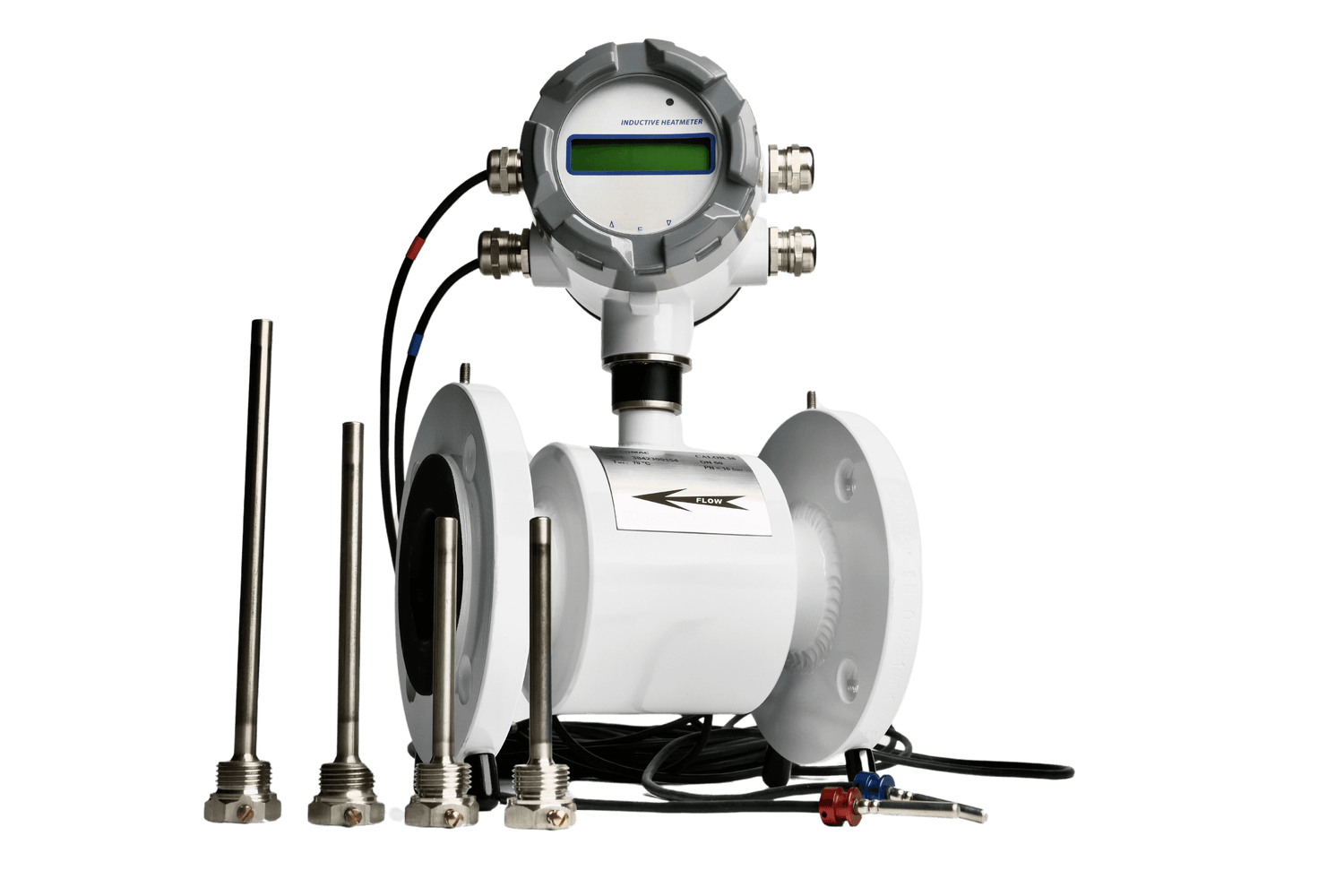

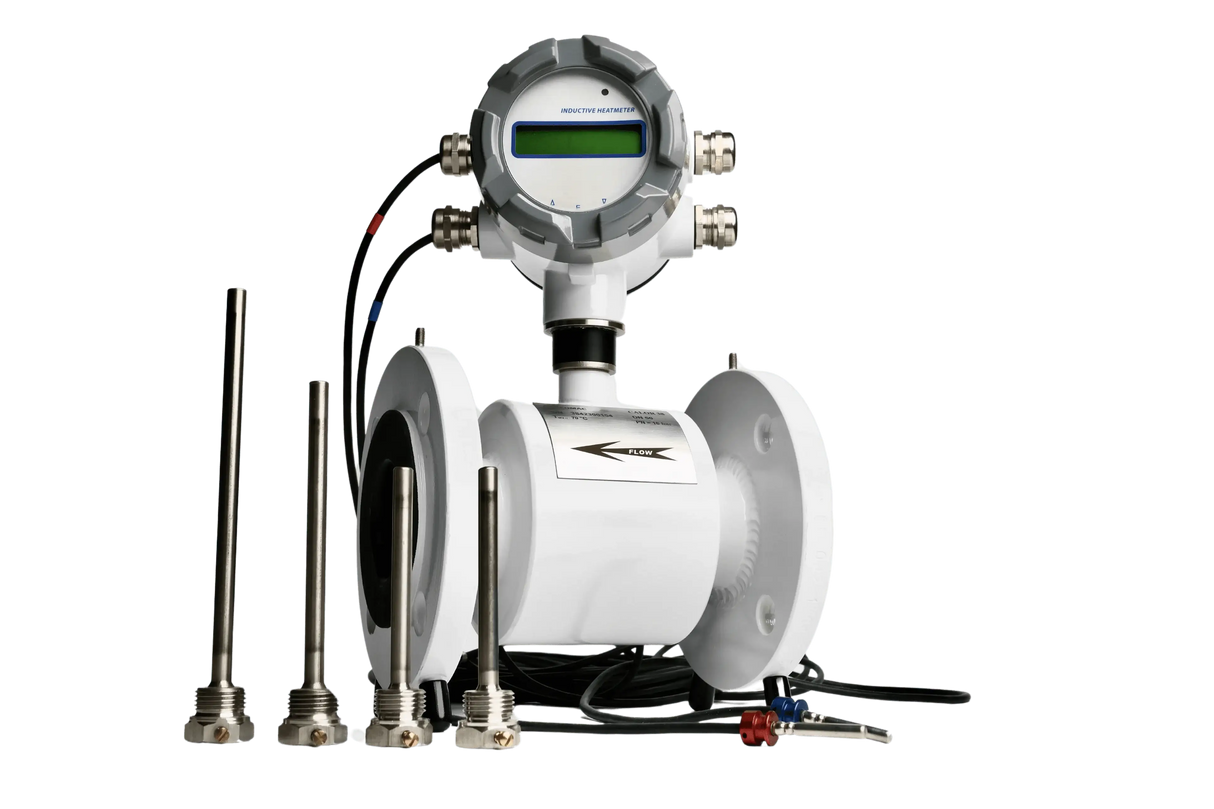

Magnetisch-induktives Durchflussmessgerät FlowGuard® FT480 mit Wärme- und Kältemengenszähler

SKU: 1318/K/DN10/G/PN16/PFA/65/2/24/36/4

Beschreibung

✅ Wärmemengenzähler FlowGuard® FT480, auch MID-zertifiziert nach EN 1434-3 für abrechnungsrelevante Energiemessung möglich

✅ Gigajoule-Energieberechnung nach IAPWS-97 mit kalibrierten Pt500-Temperatursensoren für höchste Genauigkeit

✅ Magnetisch-induktive Durchflussmessung 0,06-12 m/s mit bidirektionaler Richtungserkennung und Leerrohrdetektion

✅ Flexibler Rohrdurchmesser DN10-400 mit Flansch-, Gewinde- und Sandwich-Anschlüssen für jede Installation

✅ Dual-Kommunikation: M-Bus EN 1434-3 + Modbus RTU gleichzeitig für universelle Systemintegration

✅ Minimaler Temperaturdifferenz-Bereich: Standard 3°C, optional 2°C für empfindliche Wärmenetze

✅ Robuste IP65/IP67/IP68-Ausführungen für Innen-, Außen- und Untergrund-Montage verfügbar

✅ Modulare Bauweise: Kompakt oder getrennt (3m Standardkabel) für flexible Platzierung der Auswerteeinheit

✅ Vielseitige Ausgänge: 4-20mA, 2×Puls/Switch, 2×Status/Error für SPS-Integration und Überwachung

✅ Präzise Accuracy Class 2 (≤0,5%) für Fernwärmenetze, Kälteanlagen und industrielle Energiemessung

✅ Wartungsfreie Technologie ohne bewegliche Teile - kein Druckverlust, minimale Betriebskosten langfristig

✅ bitte stellen Sie eine Anfrage, wir erstellen Ihnen ein individuelles Angebot.

Durchmesser
Prozessanschluss
Auskleidung
€1.553,00
Versand wird beim Checkout berechnet.
Lieferzeit Symbol Lieferzeit: Lieferbar in 3-4 Wochen

Spezifikation
  • Medium
    Flüssigkeiten
  • Geräte-Typ
    Magnetisch induktives Durchflussmessgerät
  • Geräte-Bauart
    Kompaktgerät, mit abgesetzter Auswerteeinheit (Standartkabellänge 3 m)
  • Messbereich Strömung
    0,06 … 12m/s, Bidirektionale Messung, max. (1/200)
  • Messgenauigkeit Strömung
    ≤0,5% vom Messwert
  • Medientemperatur
    Kompakt: max. 90°C (je nach Ausführung), Abgesetzt: max. 150°C (je nach Ausführung)
  • Anzeige
    LCD-Display, 2×16 Zeichen
  • Schutzart Auswerteeinheit
    Standardgerät (H - Kopf) - IP65, Frontgerät (F) - IP67, Panelgerät (P) - IP54
  • Schutzart Sensor
    IP65, IP67, IP68
  • Schutzart Gehäuse
    IP65, IP67, IP68
  • Besonderheiten
    Leerroherkennung DN15 … DN600, Druckverlust vernachlässigbar, Zusätzliche Elektroden für Erdung und Erfassung von Leerrohrleitungen
  • Auflösung Temperatur
    0,5°C
  • Ausgangssignal
    Impulsausgang, Analogausgang, Digitalausgang
  • Signalausgang Sensorbruch
    <3,5 mA
  • Prozessanschluss
    Sandwich (nur PN25), Geflanscht DIN (EN1092) - Kohlenstoff- oder Edelstahl, Gewinde (EN 10226-1) Lebensmittelqualität (DIN 11851 Fitting, Schelle)
  • Material Gehäuse
    Edelstahl, Stahl ST37 (Beschichtet)
  • Material Sensor
    CrNi-Stahl DIN 1.4571, Hastelloy C4, Titan, Tantal
  • Druckfestigkeit
    PN10, PN16, PN25, PN40
  • Material Gehäuse
    Edelstahl, Stahl ST37 (Beschichtet)
  • Durchmesser
    DN10 … 600 (weitere Durchmesser auf Anfrage)
  • Spannungsversorgung
    24 VAC/ VDC mit Verpolungsschutz, 230 VAC (50/60 Hz), 110 VAC (60Hz), Batterie
  • Leistungsaufnahme max
    9.6 VA
  • Umgebungstemperatur
    0 … 55°C
  • Zertifikate
    CE
  • ATEX-Zertifizierung
    keine
  • SIL-Level
    keine
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80
  • Reproduzierbarkeit des Ausgangssignals
    0,2%

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)

Häufig gestellte Fragen

Welche Rohrdurchmesser und Prozessanschlüsse sind beim FlowGuard FT480 verfügbar?

Standard-Version: DN10-400 mit Flansch EN1092 (PN10-PN40), Gewinde EN 10226-1, Sandwich-Anschluss. MID-Version: DN10-400 zertifiziert. Prozessanschlüsse: Flansch (Stahl/Edelstahl), Gewinde, Clamp DIN32676, Food-Grade DIN11851. Auskleidungen: Gummi (0-70°C), PTFE (-40 bis 130°C), ETFE (-25 bis 150°C), PFA (-25 bis 170°C) für verschiedene Medien.

Kann der FlowGuard FT480 in verschiedenen Einbaulagen montiert werden?

Vollständig lageunabhängig - horizontal, vertikal, schräg montierbar. Kompaktversion: Sensor + Auswerteeinheit direkt verbunden, max. 90°C Medientemperatur. Getrennte Ausführung: 3m Standardkabel (erweiterbar), bis 150°C Medientemperatur möglich. Umgebungsschutz: IP65 (Standard), IP67 (Front), IP68 (optional) für Untergrund-/Außenmontage.

Welche Wartungsintervalle sind beim FlowGuard FT480 einzuhalten?

Wartungsfreitechnologie: Keine beweglichen Teile, kein mechanischer Verschleiß. MID-Anforderungen: Periodische Eichung nach nationalen Bestimmungen (Deutschland: MessEG/MessEV). Empfohlene Kontrollen: Jährliche Sichtprüfung auf Korrosion, Elektroden-/Auskleidungszustand. Kalibrierung: Temperatursenoren-Paare werksseitig kalibriert, Feldaustausch ohne Nacheichung möglich.

Für welche Anwendungen ist der FlowGuard FT480 optimal geeignet?

Fernwärmenetze: Abrechnungsrelevante Wärmemengenmessung nach MID-Richtlinie. Kälteanlagen: Kältemengenerfassung für Bürogebäude, Industrieanlagen. Prozessindustrie: Energiemanagement in chemischen Anlagen, Kraftwerken. Gebäudetechnik: HLK-Anlagen, Wärmepumpen, BHKWs. Contracting: Energiedienstleister für präzise Verbrauchsabrechnung.

Was unterscheidet den FlowGuard FT480 von Standard-Durchflussmessern?

Wärmemengen-Spezialisierung: Integrierte Energieberechnung vs. reine Volumenmessung. Doppelt-Zertifizierung: MID + CE vs. nur CE bei Standard-Geräten. Temperatur-Integration: Kalibrierte Pt500-Sensoren integriert vs. separate Temperaturmessung. Archivfunktion: 176-Tage-Speicher vs. Momentanwerte. Tarifierung: Zeitabhängige Zählung vs. einfache Summierung.

Wie erfolgt die Systemintegration des FlowGuard FT480 in bestehende Leitsysteme?

M-Bus-Integration: Direktanschluss an Fernwärme-Zentralen, bis 250 Zähler pro Netzwerk. Modbus RTU: SPS-Integration (Siemens, Schneider, etc.) über RS485. Ausgänge: 4-20mA für Analogwert-Verarbeitung, 2×Puls/Switch für Energiezählung, 2×Status für Alarmmeldungen. Baud-Raten: 1200-9600 konfigurierbar, automatische Adress-Erkennung.

Welche Kommunikationsprotokolle unterstützt der FlowGuard FT480 und wie unterscheiden sich M-Bus und Modbus RTU?

M-Bus: EN 1434-3 kompatibel, 1200-9600 Baud, 250 Teilnehmer, speziell für Energiezähler entwickelt. Modbus RTU: Function Code 03h, 255 Slaves, CRC32-Checksumme, universeller Industriestandard. Beide Protokolle gleichzeitig nutzbar über RS485-Interface. M-Bus ideal für Fernwärme-Leitsysteme, Modbus für SPS-Integration.

Was bedeutet die MID-Zertifizierung beim FlowGuard FT480 und warum ist sie für Wärmemengenmessung wichtig?

Die MID-Zertifizierung nach EN 1434-3 qualifiziert den FlowGuard FT480 für abrechnungsrelevante Wärmemengenmessung in Fernwärmenetzen. Accuracy Class 2 gewährleistet ≤0,5% Genauigkeit für präzise Energieabrechnung. Konformitätsbewertung nach Modulen B+D, H1 oder B+F ermöglicht europaweiten Einsatz. Ohne MID-Zertifikat ist kommerzielle Wärmeabrechnung rechtlich nicht zulässig.
