Volumenstrommessgerät RLSW8 zur Strömungsmessung von Gasen bis 350°C

SKU: 81530F3/50

Beschreibung

✅ RLSW8 LCD Microcontroller-Luftstromsensor mit 10-LED-Kette, LCD-Display und intelligentem Menü-System für 0,1 ... 30 m/s (optional 200 m/s)

✅ Extreme Temperaturen bis 350°C: Standard -25 ... 80°C, optional -25 ... 250/350°C für Hochtemperatur-Industrieanwendungen und Abgas-Messungen

✅ Intelligente Selbstüberwachung: kontinuierliche Sensor-, Elektronik- und Kabel-Überwachung mit Error-Code-Anzeige und Fail-Safe-Funktion

✅ Dual-Ausgangs-System: SPNO-Relais 200 V/ 1 A + NPN Open Collector 250 mA + Linear-Analogausgänge 0 ... 10 V/ 4 ... 20 mA für SPS-Integration

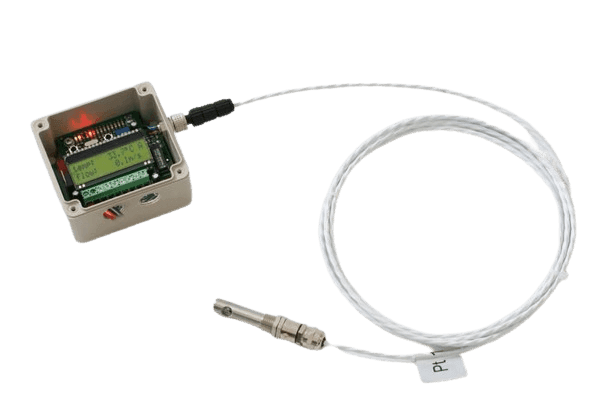

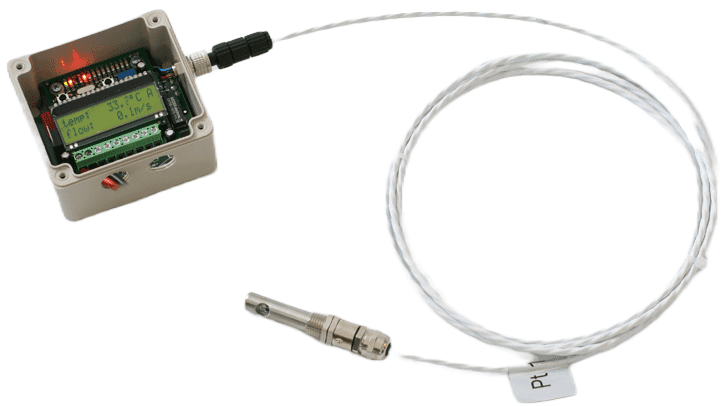

✅ M8-Sensor-Option: abgesetzter Sensor mit 2,5 m Industrial-Kabel, paarig kalibriert für flexible Installation bis 250/350°C Medientemperatur

✅ 10-Punkt-Menü-System: Language, Flow dim/max, Pipe diam, Alarm-Settings via T1/T2-Taster mit "Speichern und beenden"-Funktion

✅ Advanced Display-Features: 10-LED-Kette prozentuale Anzeige, blinkende Schaltpunkt-LED, LCD-Umschaltung absolute/relative Werte

✅ Volumenstrom-Kalkulation: max. 63.000 m³/h und l/min mit frei wählbaren Dimensionen m/s ↔ m³/h ↔ l/min über Menü-Umstellung

✅ Werksseitige Voreinstellung: sofort betriebsbereit nach Montage/Verdrahtung, individuelle Anpassung über LCD-Menü jederzeit möglich

✅ Robuste Konstruktion: IP54 Gehäuse/IP67 Sensor, 10 bar Druckfestigkeit, MS vernickelt (Edelstahl optional), Prozessanschluss PG7

✅ Professionelle Installation: 9-Klemmen-Anschluss 1,5 mm², VDE-konforme Verdrahtung, 24 V DC ±5% Versorgung, CE-zertifiziert

✅ Premium-Anwendungen: Extrusionsanlagen, Abgasmessungen, Prüfstände, Filterüberwachung, SPS-gesteuerte Prozessregelung bis 350°C

Geräte-Bauart
Medientemperatur
Eintauchtiefe
€349,60
Versand wird beim Checkout berechnet.
Lieferzeit Symbol Lieferzeit: Lieferbar in 2-3 Tagen

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation
  • Medium
    Gase
  • Geräte-Typ
    Kompaktgerät Strömung
  • Geräte-Bauart
    Kompaktgerät inklusive Fühler (fest montiert), Kompaktgerät inklusive Fühler (abgesetzt)
  • Messbereich Strömung
    0,1 ... 30 m/s (optional bis 200 m/s erhältlich)
  • Messgenauigkeit Strömung
    ±5% vom Messbereichsendwert, Reproduzierbarkeit ±2% vom Messbereichsendwert
  • Medientemperatur
    -25 … 80°C, -25 … 250°C, -25 … 350°C
  • Anzeige
    LCD, gelbe LED bei Strömungsgeschwindigkeiten > Schaltpunkt, grüne LED im Betrieb, 10 rote LEDs für die Strömungsgeschwindigkeit in 10% Schritten
  • Schutzart Auswerteeinheit
    IP65
  • Schutzart Sensor
    P67
  • Besonderheiten
    Linearer Analogausgang Strömungsgeschwindigkeiten bis 200 m/s messbar Einstellbare Anlaufüberbrückung 0 … 60 s Geschwindigkeitsdimensionen: m/s, l/min, m³/h, Linearer Analogausgang Einsatzbar bis 350°C Mediumstemperatur Strömungsgeschwindigkeiten bis 200 m/s messbar Einstellbare Anlaufüberbrückung 0 … 60 s Geschwindigkeitsdimensionen: m/s, l/min, m³/h
  • Ausgangssignal
    Schaltausgang, Analogausgang
  • Spezifikation Schaltausgang
    1 Schließer Kontakt (schließt/ öffnet bei Strömung, einstellbar)
  • Signalausgang Sensorbruch
    Fehlerspezifische Error Codes im LCD, 4 mA, Relais fällt ab
  • Signalausg. Sensorkurzschl.
    Fehlerspezifische Error Codes im LCD, 4 mA, Relais fällt ab
  • Spezifikation Relaisausgang
    1 Schließer Kontakt (schließt/ öffnet bei Strömung, einstellbar)
  • Eintauchtiefe
    50, 130, 165, 300, 400, 500
  • Prozessanschluss
    PG7, optional G1/2-Zoll mittels Reduzierstück
  • Material Gehäuse
    Polyamid, UL94-V0
  • Material Sensor
    MS58, vernickelt (optional Edelstahl verfügbar), Edelstahl 1.4571
  • Druckfestigkeit
    10 bar
  • Material Gehäuse
    Polyamid, UL94-V0
  • Gehäuseabmessungen
    56 mm x 84 mm x 80 mm
  • Spannungsversorgung
    24 V DC ±5%
  • Elektrischer Anschluss
    9 Klemmen (max. 1,5 mm²)
  • Leistungsaufnahme max
    4 VA
  • Strom und Kontaktbelastbarkeit
    200 V AC/DC, 1 A
  • Mindestschaltleistung
    10 mA, 5 V DC
  • Umgebungstemperatur
    -20 ... 60°C
  • Einlaufstrecke optimal
    >10 DN
  • Auslaufstrecke optimal
    >5 DN
  • Temperaturgradient
    30K/min
  • Zertifikate
    CE
  • ATEX-Zertifizierung
    keine
  • SIL-Level
    keine
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80
  • Verschmutzungsklasse
    II
