Volumenstrommessgerät RLSW9 zur Strömungsmessung von Gasen bis 350°C

SKU: 1362F3M8/50

Beschreibung

✅ Volumenstrom- und Luftgeschwindigkeitsmessgerät mit linearem Analog-Ausgang in Regelqualität (0 … 10 V  &  4 … 20 mA) und Schalter

✅ Geeignet für Medientemperaturen bis 350°C

✅ Messwertanzeige mittels LCD, LED-Leiste und Alarmlicht

✅ Frei skalierbarer Messbereich m/s, m³/h, l/min

✅ Sensible und schnelle Luftstromdetektion bis 30 m/s, optional bis 200 m/s

✅ Fühler aus Messing vernickelt (Standard), Edelstahl oder Teflon verfügbar

✅ RLSW9 LCD Folientastatur-Luftstromsensor mit aufklappbarem Deckel, Menu/Mode-Tasten und 10-Punkt-Menü für professionelle Parametrierung 0,1-30 m/s

✅ Ultra-schnelle 5 s Bereitschaftszeit vs. 25 s (RLSW8): 5×produktivere Inbetriebnahme  und optimierter Startsequenz

✅ IP67 Gehäuse-Upgrade für zeitweises Untertauchen: robuster Schutz gegen Staub/Wasser vs. IP54 Standard für Harsh-Environment-Anwendungen

✅ Installation-optimierte 5×D Einlaufstrecke: Halbierte Platzbedarf vs. 10×D (RLSW8) für einfachere Nachrüstung in bestehende Kanalsysteme

✅ Advanced LCD-Menü-System: Language DE/EN, Backlight-Steuerung, "Langsamer"-Dämpfung (1-255), Alarm-Hysterese, Kalibrierfaktor-Anpassung

✅ 175 V/0,25 A SPDT-Relais: spezialisiert für Signalisierung/SPS-Integration statt Hochlast-Schaltung mit Mindestschaltleistung 10 mA/5 V DC

✅ 63.000 m³/h Volumenstrom-Maximum: Steigerung vs. 63.000 (RLSW8) mit frei wählbaren Dimensionen m/s ↔ m³/h ↔ l/min via Menü

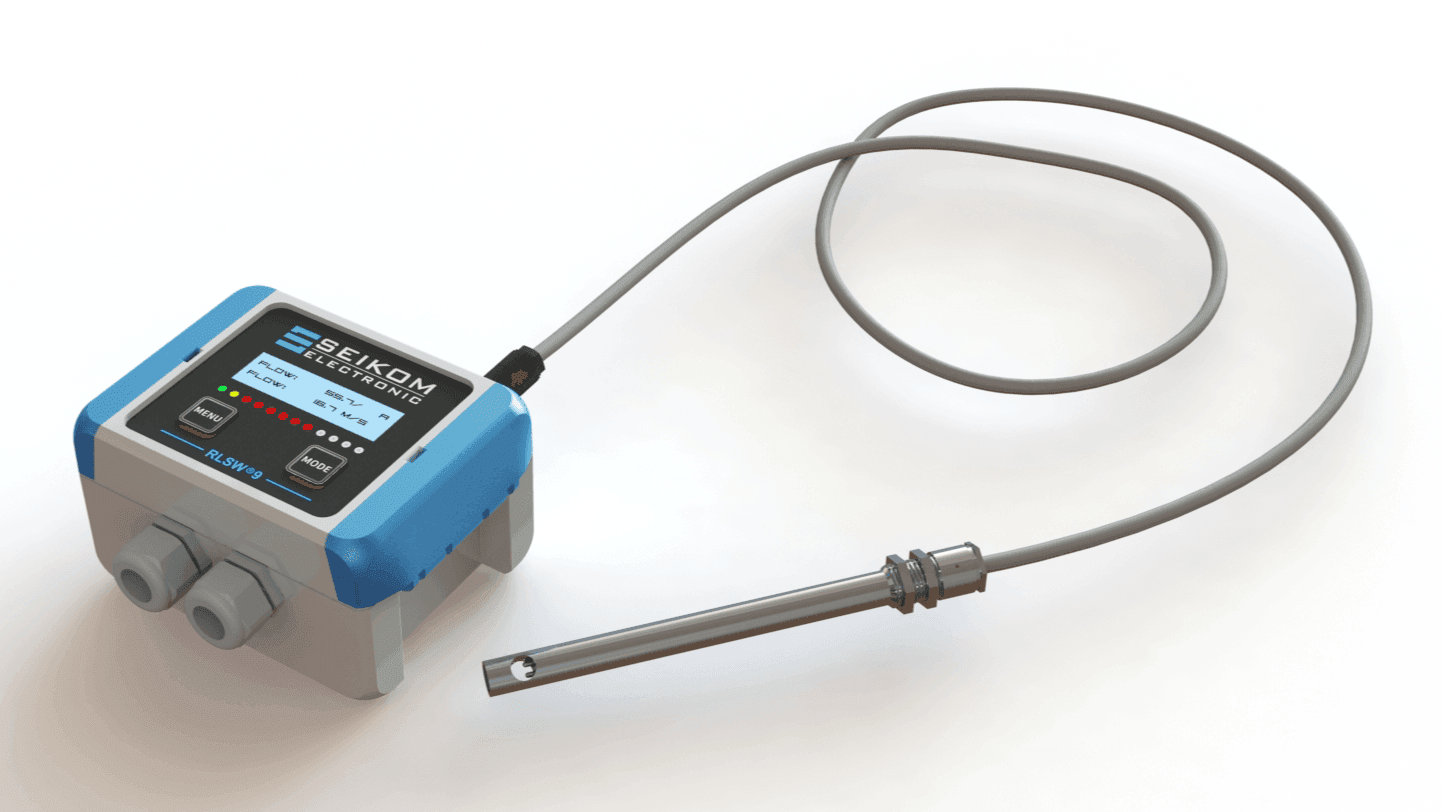

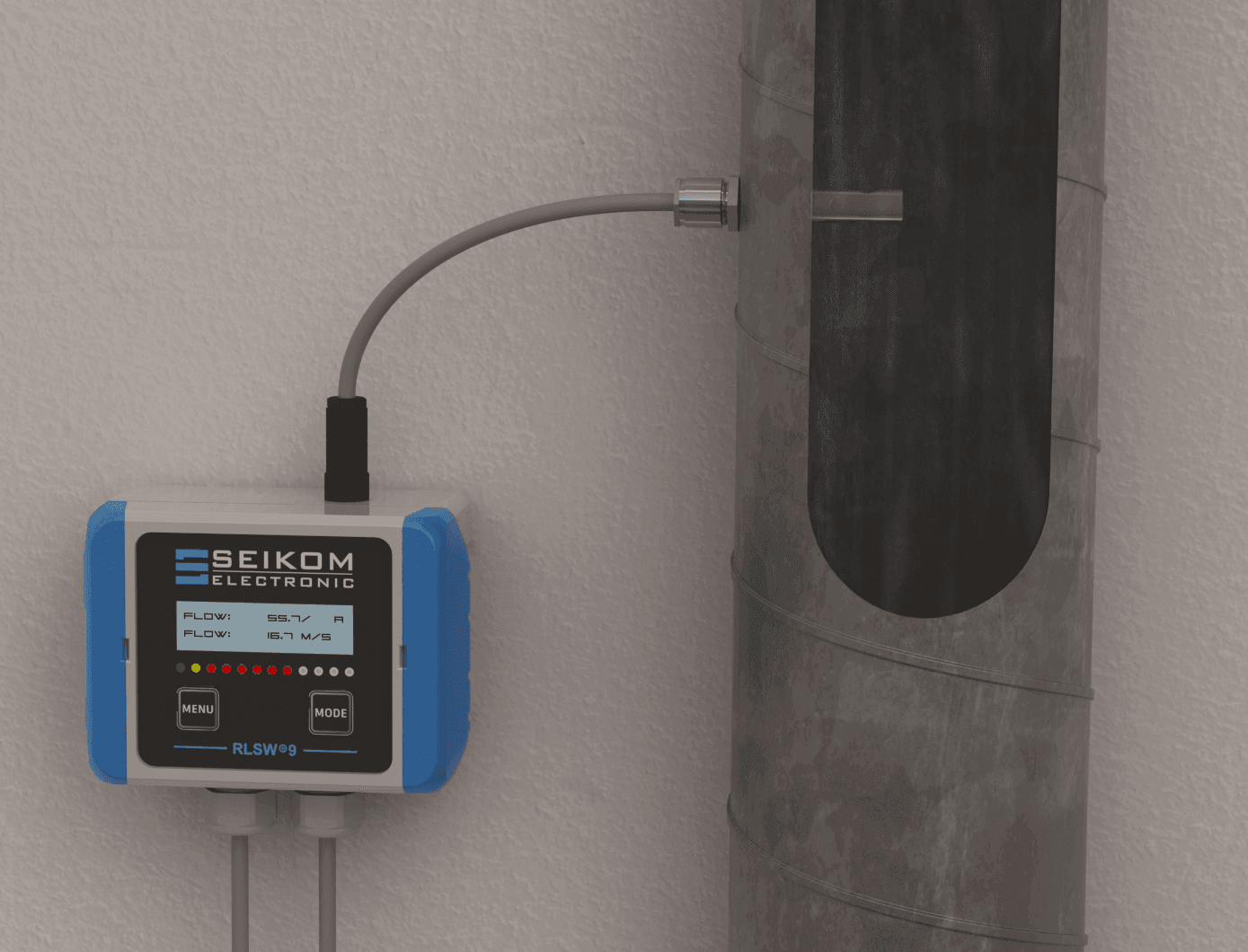

✅ M8-Sensor-Option: abgesetzter Sensor mit 2,5 m Kabel, paarig kalibriert für Temperaturen bis 250/350°C bei modularer Installation

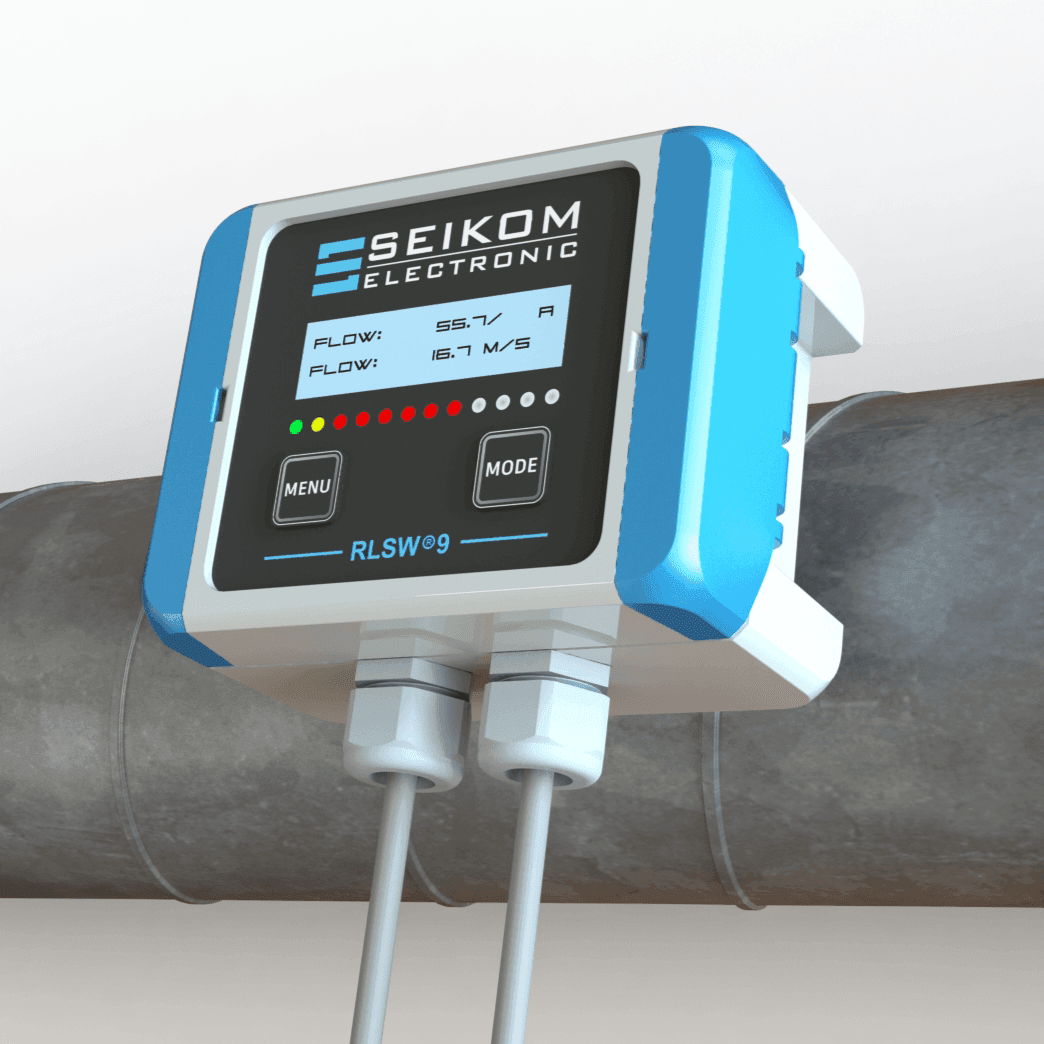

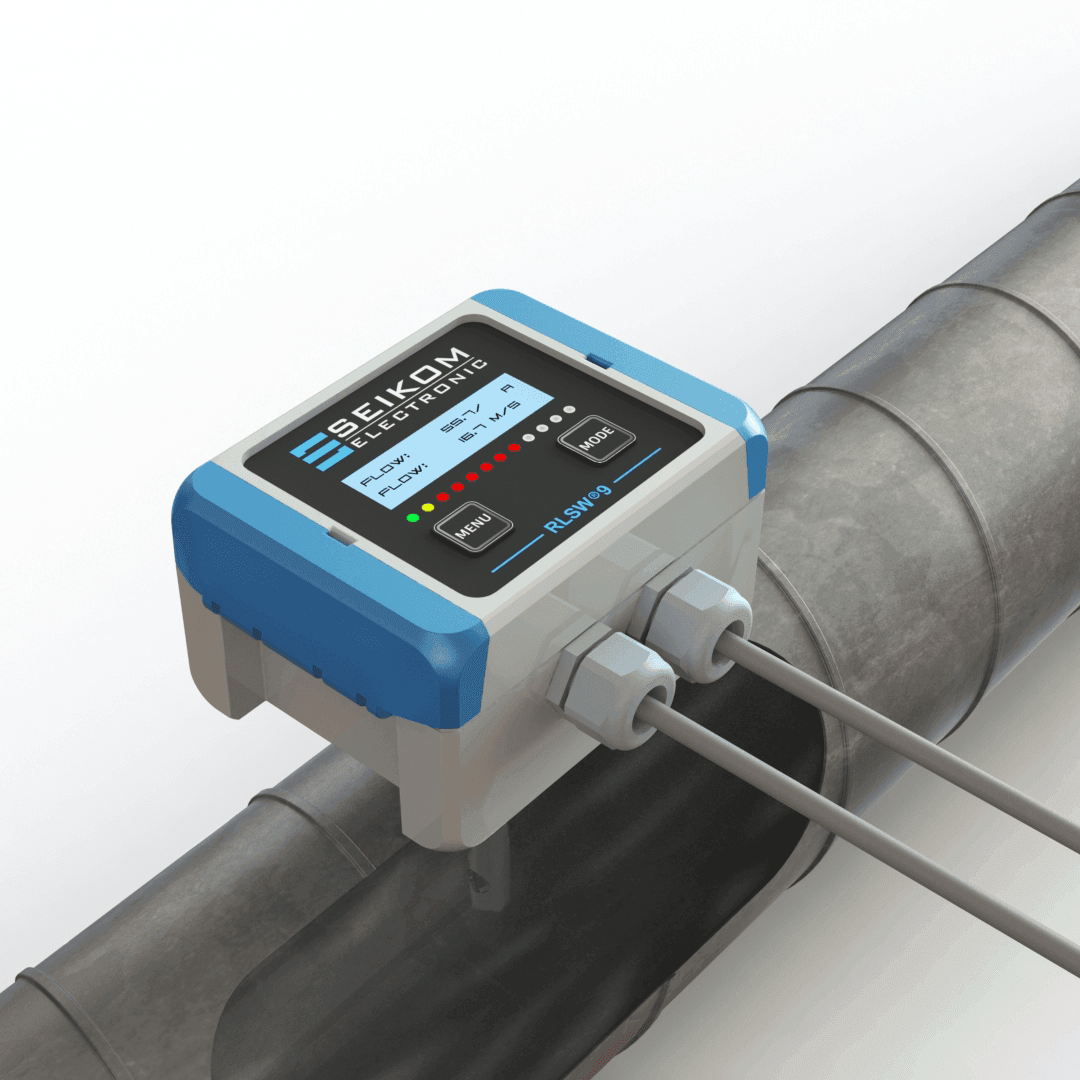

✅ Flache 113×80×60 mm Bauform, Schaltschrank-optimierte Montage mit 9-Klemmen-Anschluss

✅ Fail-Safe Selbstüberwachung: kontinuierliche Sensor/Elektronik/Kabel-Überwachung mit Error-Codes, 4 mA-Fail-Signal, automatischer Relais-Abfall

✅ Professionelle Anwendungen: Industrieöfen, Trocknungsprozesse, Absaugungen, HLK-Gebäudeautomation mit extremer Temperaturfestigkeit bis 350°C

Geräte-Bauart
Medientemperatur
Eintauchtiefe
€389,90
Versand wird beim Checkout berechnet.
Lieferzeit Symbol Lieferzeit: Lieferbar in 2-3 Tagen

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation
  • Medium
    Gase
  • Geräte-Typ
    Kompaktgerät Strömung
  • Geräte-Bauart
    Kompaktgerät inklusive Fühler (fest montiert), Kompaktgerät inklusive Fühler (abgesetzt)
  • Messbereich Strömung
    0,1 ... 30 m/s (optional bis 200 m/s erhältlich)
  • Messgenauigkeit Strömung
    ±5% vom Messbereichsendwert, Reproduzierbarkeit ±2% vom Messbereichsendwert
  • Anzeige
    LCD mit abschaltbarer Hintergrundbeleuchtung, gelbe LED bei Strömungsgeschwindigkeiten > Schaltpunkt, grüne LED im Betrieb, 10 rote LEDs für die Strömungsgeschwindigkeit in 10% Schritten
  • Schaltpunkt
    Stufenlose Einstellung (Software oder Potentiometer)
  • Schutzart Auswerteeinheit
    IP66
  • Schutzart Sensor
    IP67
  • Besonderheiten
    linearer Analogausgang Strömungsgeschwindigkeiten bis 200 m/s messbar, quittierbarer Alarm, Stahl Gehäuse auf Nachfrage verfügbar, einstellbare Anlaufüberbrückung 0 … 300 s Geschwindigkeitsdimensionen: m/s, l/min, m³/h, linearer Analogausgang einsetzbar bis 350°C Medientemperatur, Strömungsgeschwindigkeiten bis 200 m/s messbar, Stahl Gehäuse auf Nachfrage verfügbar, quittierbarer Alarm, einstellbare Anlaufüberbrückung 0 … 300 s, Geschwindigkeitsdimensionen: m/s, l/min, m³/h
  • Ausgangssignal
    Schaltausgang, Analogausgang
  • Spezifikation Schaltausgang
    1 Schließer Kontakt (schließt/ öffnet bei Strömung, einstellbar)
  • Signalausgang Sensorbruch
    Fehlerspezifische Error Codes im LCD, 4 mA, Relais fällt ab
  • Signalausg. Sensorkurzschl.
    Fehlerspezifische Error Codes im LCD, 4 mA, Relais fällt ab
  • Spezifikation Relaisausgang
    1 Schließer Kontakt (schließt/ öffnet bei Strömung, einstellbar)
  • Eintauchtiefe
    50, 130, 165, 300, 400, 500, Sonderlängen auf Anfrage
  • Prozessanschluss
    PG7, optional G1/2-Zoll mittels Reduzierstück
  • Material Gehäuse
    Polycarbonat, UL94-V0
  • Material Sensor
    MS58, vernickelt (optional Edelstahl verfügbar)
  • Druckfestigkeit
    10 bar
  • Material Gehäuse
    Polycarbonat, UL94-V0
  • Gehäuseabmessungen
    80 mm x 113 mm x 60 mm
  • Spannungsversorgung
    20 … 30 V DC
  • Elektrischer Anschluss
    9 Klemmen (max. 1,5 mm²)
  • Leistungsaufnahme max
    5 VA
  • Strom und Kontaktbelastbarkeit
    175 V AC/DC, 0,25 A
  • Mindestschaltleistung
    10 mA, 5 V DC
  • Umgebungstemperatur
    -20 ... 60°C
  • Einlaufstrecke optimal
    >10 DN
  • Auslaufstrecke optimal
    >5 DN
  • Temperaturgradient
    30K/min
  • Zertifikate
    CE
  • ATEX-Zertifizierung
    keine
  • SIL-Level
    keine
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80

Customer Reviews

Based on 4 reviews
75%
(3)
25%
(1)
0%
(0)
0%
(0)
0%
(0)
A
Andreas Jacobi
Abluftüberwachung Prüfstand

Nutzen die Edelstahlausführung in ca. 320°C Luft. Schnell installiert und eingerichtet und seitdem dauerhaft im Einsatz. Zuverlässig und robust - so wie erwartet!

G
Georg T.

Super Gerät. Strömungsmessung funktioniert einwandfrei und top Service vom Team. Hatten anfänglich Schwierigkeiten, die wir kurzfristig in einem Videotelefonat klären konnten.
Einzige Verbesserung aus meiner Sicht: das Gerät erkennt zwar zuverlässig die Strömung, aber nicht die Strömungsrichtung. Das wäre nochmal eine sehr hilfreiche Erweiterung.
Ansonsten ein top Gerät mit ausgezeichnetem Preis-Leistungsverhältnis

F
Felix Herberger
Einfache Bedienung und zuverlässiger einsatz

Setzen seit vielen Jahren Vorgänger RLSW8 ein. Mit dem RLSW 9 nochmal deutlich einfacher einzurichten - weiter so!

M
Markus S.
Top Gerät!

Setzen das Messgeraet schon seit Jahren ein. Jetzt noch einmal deutlich aufgewertet mit dem neuen Design!

Häufig gestellte Fragen

Was ist das Folientastatur-System beim RLSW9 und wie funktioniert die Deckel-Bedienung?

Aufklappbarer Schutzdeckel mit Menu/Mode-Folientasten für geschützte Parametrierung. Öffnung: Flacher Schraubenzieher 4mm in rechten Schlitz, nach innen/links drücken. Tasten: Menu=T1 (weiter/continue), Mode=T2 (wähle/select). Schutz: Folientastatur vor Beschädigung/Verschmutzung geschützt vs. offene Taster bei RLSW8. Schließung: Folienkabel nicht knicken, Deckel einrasten lassen. Innovation: Professionelle Bedienung auch in rauen Umgebungen möglich.

Welchen Vorteil bietet die 5s Bereitschaftszeit des RLSW9 vs. anderen Luftstromsensoren?

5×schnellere Produktivität vs. 25 s (RLSW8) bei häufigen Neustarts. Anwendung: Produktionsumgebungen mit häufigen Start-Stop-Zyklen, Service-Arbeiten, Inbetriebnahme-Tests. Wirtschaftlichkeit: Weniger Stillstand = höhere Anlagen-Verfügbarkeit in kritischen Prozessen.

Was bedeutet die 5×D Einlaufstrecken-Optimierung beim RLSW9?

Halbierte Installation-Anforderung: 5×D Einlauf + 5×D Auslauf vs. 10×D+10×D (RLSW8). D=Rohrinnendurchmesser: z.B. DN100 = 50 cm statt 100 cm Einlaufstrecke erforderlich. Retrofit-Vorteil: Einfachere Nachrüstung in bestehende Kanalsysteme ohne umfangreiche Umbauten. Platzsparend: Weniger gerade Kanalstrecken erforderlich. Genauigkeit: Trotz reduzierter Beruhigungsstrecken ±5% Messgenauigkeit durch optimierte Sensor-Geometrie. Installation-Zeit: Deutlich reduziert vs. Standard-Anforderungen.

Wie funktioniert das Advanced 10-Punkt-Menü-System beim RLSW9?

Menu/Mode-Navigation: T1=Menu (nächster Punkt), T2=Mode (Auswahl). Parameter: 1.Language (DE/EN), 2.Start verz (3-300 s), 3.Geschw dim (m/s/m³/h/l/min), 4.Rohr durchm (1-2500 mm), 5.Geschw max (1-64.000), 6.Alarm hyst (0-99), 7.Alarm verz (0-255 s), 8.Relais fkt (NOP/NOC), 9.Langsamer (1-255 Dämpfung), 10.Kal fakt (30-255%), 11.Backlight (AN/AUS). "Speichern und beenden" verwenden - sonst Datenverlust! Innovation: Umfangreichstes Menü in der Preisklasse.

Welche Spezifikationen hat das 175 V/0,25 A Relais beim RLSW9?

SPDT-Wechsler: Kontakte 7 (NC), 8 (COM), 9 (NO) - bei Strömung wechselt 8→9. Reduzierte Leistung: 175 V AC/DC, 0,25A vs. 200 V/1 A (RLSW8) für Signalisierung optimiert. Mindestschaltleistung: 10 mA/5 V DC für sichere SPS-Erkennung. Anwendung: SPS-Eingänge, Alarmsignalisierung, DDC-Integration statt Hochlast-Schaltung. NOP/NOC: Über Menü konfigurierbar für Normal-Open/Normal-Closed-Logik. Lebensdauer: Verlängert durch reduzierte Schaltleistung vs. Hochlast-Relais.

Was sind die typischen Anwendungsgebiete für den RLSW9 mit 350°C-Fähigkeit?

Industrieöfen: Brennkammer-Überwachung, Abgas-Strömungskontrolle, Sicherheits-Abschaltungen. Trocknungsprozesse: Lebensmittel, Pharma, Textil mit Heißluft-Systemen. Absaugungen: Schweißrauch, Lackierkabinen, Chemie-Abgase mit hohen Temperaturen. HLK-Gebäudeautomation: Extreme Dachinstallationen, Wärmerückgewinnung, Solarthermie-Anlagen. Prüfstände: Motorentests, Turbinen-Charakterisierung, Abgas-Emissionsmessungen. M8-Option: Abgesetzter Sensor bis 250/350°C für Extrembereiche erforderlich.

Welche Installation-Besonderheiten gelten für den RLSW9 vs. RLSW8?

Flachere Bauform: 113×80×60 mm vs. 56×86×82 mm - andere Schaltschrank-Dimension. Folientastatur-Zugang: Ausreichend Platz für Deckel-Öffnung einplanen. 20-36 V Weitbereich: Robustere Spannungsversorgung, weniger kritisch bei Toleranzen. 5×D Beruhigungsstrecken: Halbierte Einbau-Anforderungen für einfachere Integration. M8-Verkabelung: Bei abgesetzter Version 2,5 m Kabel nicht veränderbar, paarige Kalibrierung beachten. IP67: Höhere Dichtigkeit - weniger Service-Aufwand in feuchten Umgebungen erforderlich.
