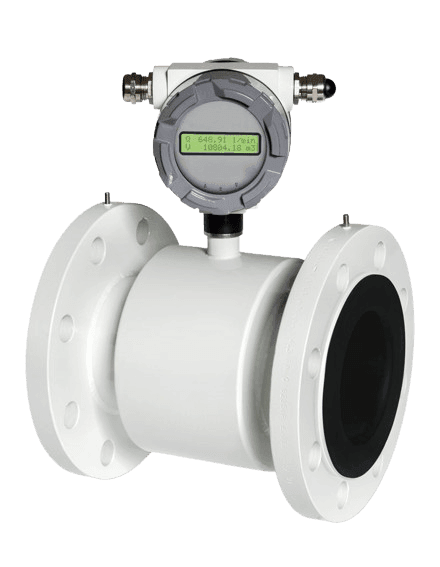

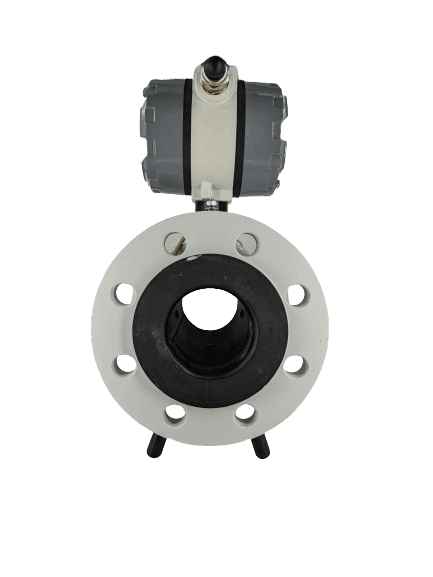

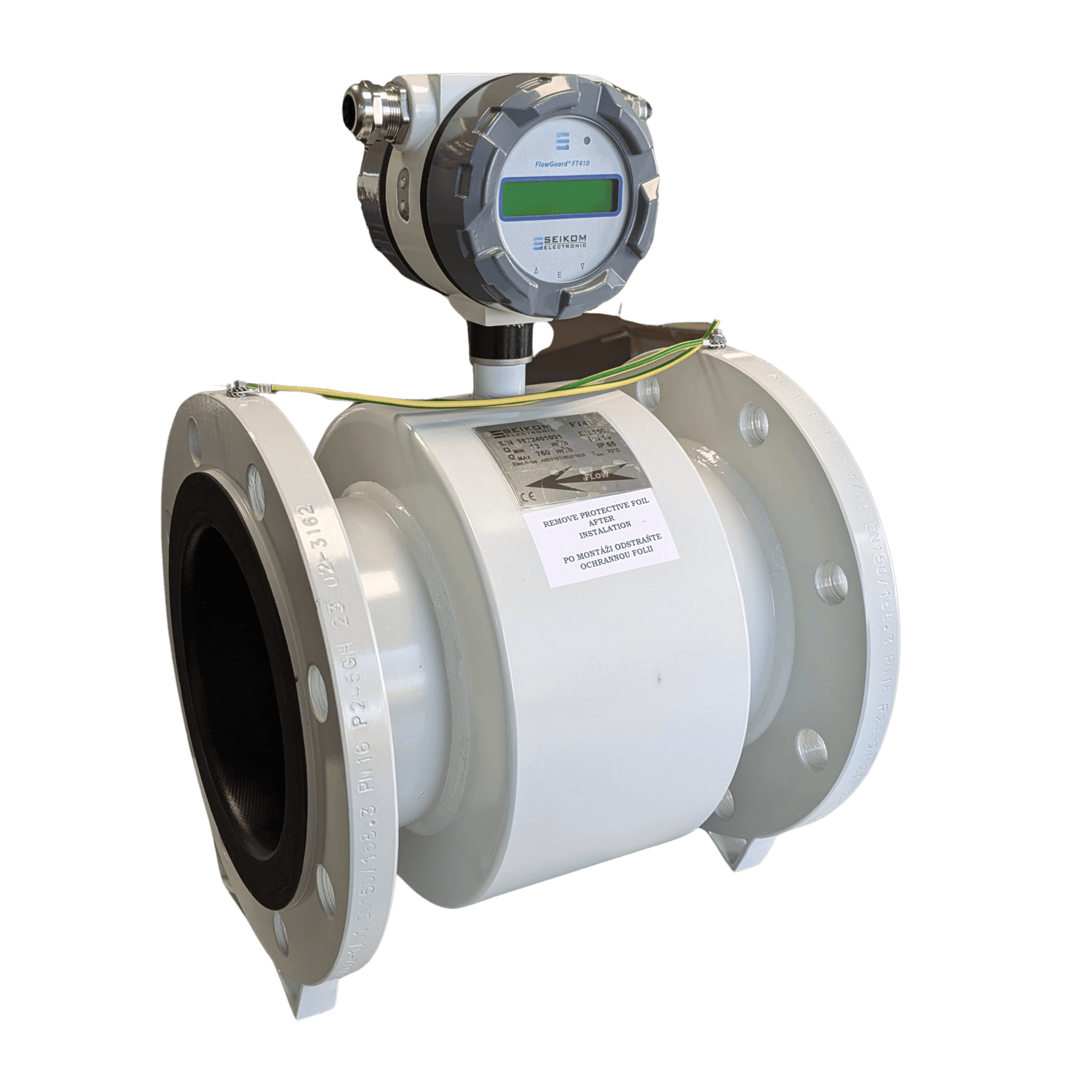

Magnetisch-induktives Durchflussmessgerät FlowGuard® FT410

SKU: 1315/K/DN4/G/PN16/PVDF/ST/65/1/24

Beschreibung

✅ Durchflussmessung von 0,06 bis 12 m/s

✅ Bidirektionale Messung mit Richtungserkennung und Leerrohrdetektion

✅ Mit Impulsausgang, Analogsignal (4-20 mA), HART- und Modbus-Anschluss

✅ Unterschiedliche Prozessanschlüsse und Auskleidungen optimal für Ihren Prozess, auf Wunsch mit Trinkwasser-Zulassung

✅ In Sonderausführungen auch geeignet als Wärmemengenzähler oder für den Einsatz in ATEX-Umgebungen

✅ Optional bis Schutzart IP68 verfügbar und damit ideal für industriellen Einsatz

✅ Für Sie gefertigt und kurzfristig lieferbar innerhalb von ~3 Wochen

Durchmesser
Prozessanschluss
Auskleidung
€1.430,00
Versand wird beim Checkout berechnet.

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Datenblatt DE: Download

Datenblatt EN: Download

Spezifikation
  • Medium
    Flüssigkeiten
  • Geräte-Typ
    Magnetisch induktives Durchflussmessgerät
  • Geräte-Bauart
    Kompaktgerät, mit abgesetzter Auswerteeinheit (Standartkabellänge 3 m)
  • Messbereich Strömung
    0,06 … 12m/s, Bidirektionale Messung, max. (1/200)
  • Messgenauigkeit Strömung
    ≤0,5% vom Messwert
  • Medientemperatur
    Kompakt: max. 90°C (je nach Ausführung), Abgesetzt: max. 150°C (je nach Ausführung)
  • Anzeige
    LCD-Display, 2×16 Zeichen
  • Schutzart Auswerteeinheit
    Standardgerät (H - Kopf) - IP65, Frontgerät (F) - IP67, Panelgerät (P) - IP54
  • Schutzart Sensor
    IP65, IP67, IP68
  • Besonderheiten

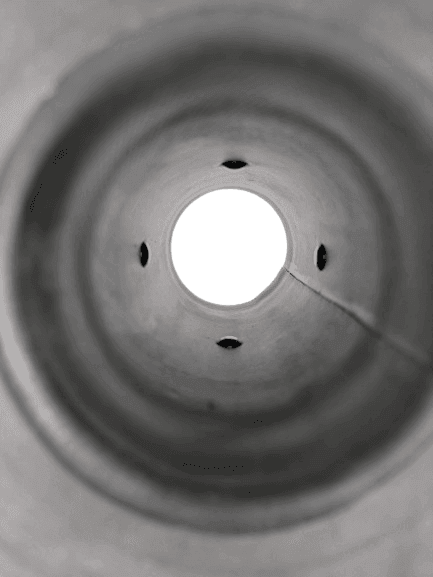

    Leerroherkennung DN15 … DN600, Druckverlust vernachlässigbar, Zusätzliche Elektroden für Erdung und Erfassung von Leerrohrleitungen
  • Ausgangssignal
    Impulsausgang, Analogausgang, Digitalausgang
  • Signalausgang Sensorbruch
    <3,5 mA
  • Prozessanschluss
    Sandwich (nur PN25), Geflanscht DIN (EN1092) - Kohlenstoff- oder Edelstahl, Gewinde (EN 10226-1) Lebensmittelqualität (DIN 11851 Fitting, Schelle)
  • Material Gehäuse
    Edelstahl, Stahl ST37 (Beschichtet)
  • Material Sensor
    CrNi-Stahl DIN 1.4571, Hastelloy C4, Titan, Tantal
  • Druckfestigkeit
    PN10, PN16, PN25, PN40, PN64, PN100, JIS: 10K, JIS: 20K, JIS: 40K, ANSI: 150lb, ANSI: 300lb
  • Material Gehäuse
    Edelstahl, Stahl ST37 (Beschichtet)
  • Durchmesser
    DN4 … 600 (weitere Durchmesser auf Anfrage)
  • Spannungsversorgung
    24 VAC/ VDC mit Verpolungsschutz, 230 VAC (50/60 Hz), 110 VAC (60Hz), Batterie
  • Elektrischer Anschluss
    Terminal 1 & 2: Analogausgang 4…20 mA, Terminal 3 & 4: Impulsausgang / Strömungsschalter 1, Terminal 5 & 6: RS485, Terminal 7 & 8: Impulsausgang / Strömungsschalter 2, Terminal 9 & 10: Reset des Volumenregisters, Terminal 11 & 12: Ausgangsspannung 16V/100mA (Stromversorgung für den Wechsel zu aktiven Strom- und Impulsausgängen), Terminal L, N, PE: Spannungsversorgung
  • Leistungsaufnahme max
    4.6 VA
  • Umgebungstemperatur
    0 … 55°C
  • Zertifikate
    CE
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80
  • Reproduzierbarkeit des Ausgangssignals
    0,2%

Customer Reviews

Based on 2 reviews
100%
(2)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
H
Horst Jedek
Zuverlässiger Sensor

Habe das Gerät seit Juli und bin zufrieden. Installation war unkompliziert, und die Genauigkeit ist beeindruckend.
Sensor arbeitet zuverlässig. Insgesamt sehr empfehlenswert für industrielle Anwendungen.

F
Felix Kungert
Super Service & einfache Montage, Gerät läuft zuverlässig

Haben das Gerät seit ca. 4 Wochen im Einsatz zur Durchflussmessung in einer Trinkwasserleitung (WAZV).
Sehr professionelle Beratung vom seikom Team. Gerät wurde pünktlich geliefert. Montage und IBN liefen reibungslos. Jederzeit wieder!

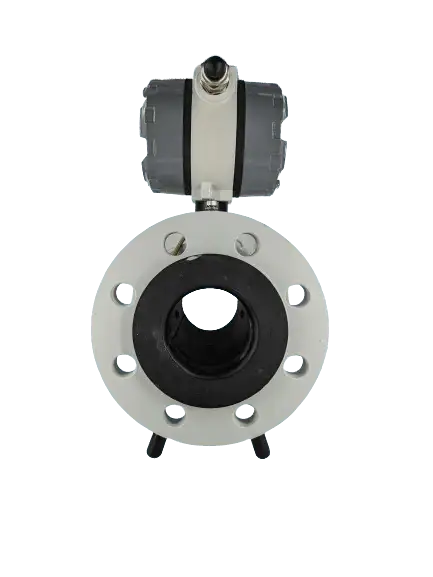

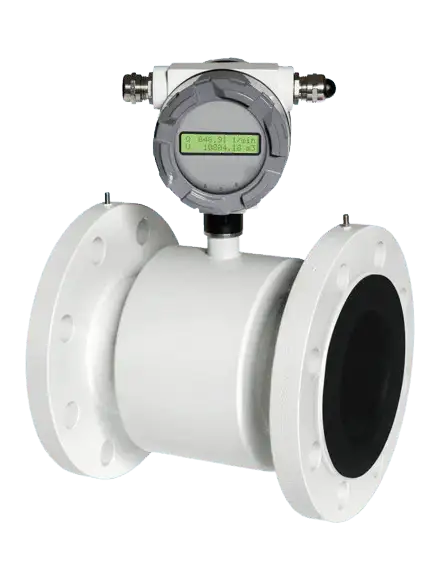

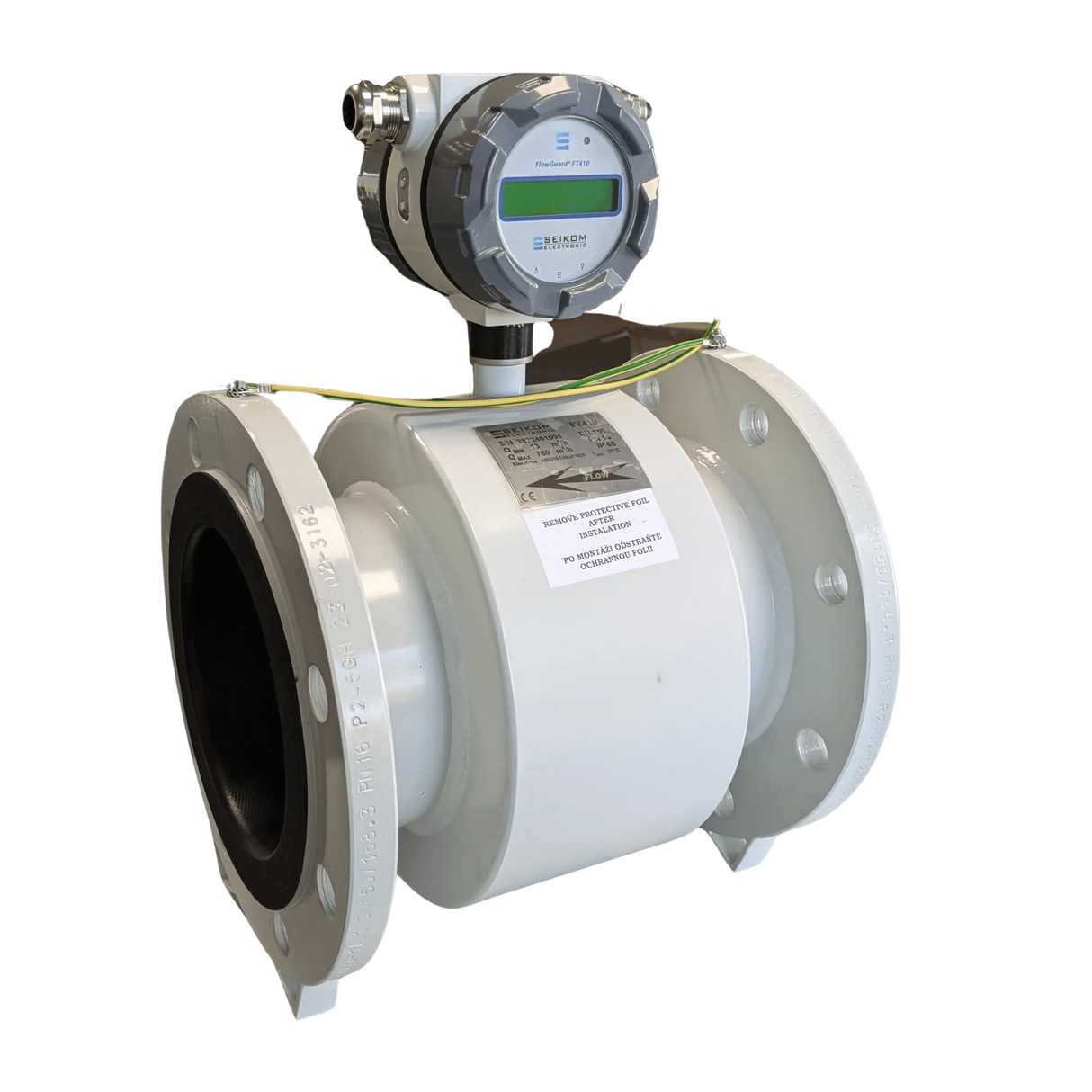

Magnetisch-induktives Durchflussmessgerät FlowGuard® FT410
