FlowGuard® FS400 Ex optional mit SIL1, Strömungsüberwachung flüssiger Medien mit Analog- (4 ... 20 mA) und/oder Schaltausgang für ATEX-Zonen 0, 1, 2

SKU: 1286Ex/-/A/65/M1

Beschreibung

✅ Strömungswächter für flüssige Medien im Bereich von 4 … 400 cm/s mit Analog- (4 … 20 mA) und Statusausgang (NPN) zur Überwachung einer Durchflussschwelle

✅ ATEX-Zertifizierungen verfügbar:

  • I M1 Ex ia I Ma
  • II 2D Ex ia IIIC T85°C...T135°C Db
  • II 1G Ex ia IIC T6…T4 Ga

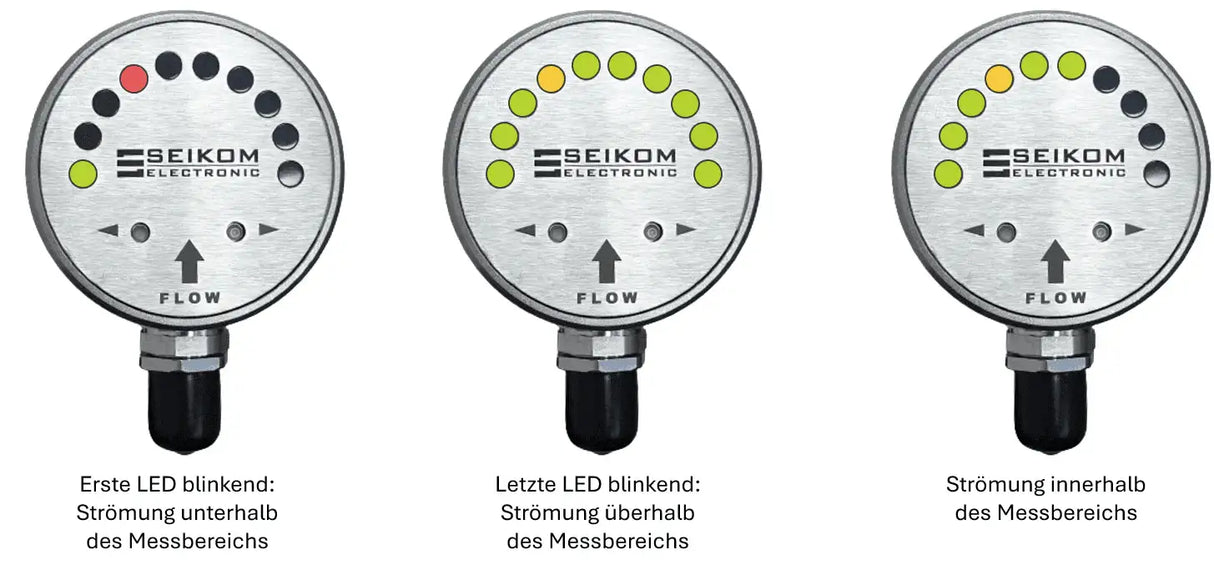

✅ Zehn LEDs zeigen Durchfluss und Kontaktschluss an

✅ Ausgestattet mit 2 Steuertasten zur Einstellung des Schaltpunktes

✅ Erhältlich mit 65 mm, 125 mm und 175 mm Eintauchtiefe

✅ Robuste Ausführung für industrielle Umgebungen, IP67

✅ Prozessanschluss: nach DIN2353, passend zu den Adaptern G1/2-Zoll bzw. G1/4-Zoll (nicht im Lieferumfang enthalten), auf Anfrage auch Adapter zu NPT1/4-Zoll, M14x1,5, Klemme DN25 und Klemme DN50 erhältlich)

✅ Einsatzbereiche: Wasserindustrie, Landwirtschaft, Biogasanlagen, Lebensmittelindustrie, Kraftwerke uvm.

✅ alternativ auch als SIL1 Version erhältlich

Zertifizierung
Eintauchtiefe
Ausgänge:
€683,00
Versand wird beim Checkout berechnet.
Lieferzeit Symbol Lieferzeit: Lieferbar in 1-2 Wochen

Technische Zeichnung 3D: Download

Bedienungsanleitung EN: Download

Spezifikation
  • Medium
    Flüssigkeiten
  • Geräte-Typ
    Kompaktgerät Strömung
  • Geräte-Bauart
    Kompaktgerät inklusive Fühler (fest montiert)
  • Messbereich Strömung
    0,04 m/s … 4 m/s
  • Messgenauigkeit Strömung
    ±0,02 … 0,08 m/s
  • Medientemperatur
    0 … 80°C
  • Anzeige
    10 dreifarbige LEDs für Strömungsgeschwindigkeit, 1 LED für Temperatur
  • Schaltpunkt
    Stufenlose Einstellung über 2 Tasten
  • Schutzart Auswerteeinheit
    IP67
  • Schutzart Sensor
    IP67
  • Besonderheiten
    Leerrohrerkennung wird als 0 Strömung angezeigt, Kalorimetrisches Messprinzip, optionaler Relaisausgang für Medientemperatur, optional 2 Realaisausgänge für Strömungsbandbreite
  • Ausgangssignal
    Analogausgang, Schaltausgang, Temperatur Schaltpunkt
  • Spezifikation Schaltausgang
    Schaltausgang aktiv NPN schaltet bei Strömung, Schaltausgang passiv / Relais
  • Spezifikation Relaisausgang
    Schaltausgang aktiv NPN schaltet bei Strömung, Schaltausgang passiv / Relais
  • Eintauchtiefe
    65 mm, 125 mm, 175 mm
  • Prozessanschluss
    G1/2-Zoll, G1/4-Zoll
  • Material Gehäuse
    Edelstahl 1.4404
  • Material Sensor
    Edelstahl 1.4404
  • Druckfestigkeit
    63 bar
  • Material Gehäuse
    Edelstahl 1.4404
  • Gewicht
    290 g
  • Gehäuseabmessungen
    91 mm x 74 mm x 60 mm
  • Spannungsversorgung
    12 ... 24 V DC ±20%
  • Elektrischer Anschluss
    M12 x 1 / 4 Pin Konnektor
  • Leistungsaufnahme max
    max. 2,3 W
  • Strom und Kontaktbelastbarkeit
    60 V, 130 mA, 500 mW, SSR, passiv, potentialfrei, max. 350 V AC/DC, 150 mA, 400 mW
  • Umgebungstemperatur
    -10 ... 55°C
  • Einlaufstrecke optimal
    >5 DN
  • Auslaufstrecke optimal
    >3 DN
  • Zertifikate
    CE
  • ATEX-Zertifizierung
    Ex I M1 Ex ia I Ma, Ex II 1G Ex ia IIC T4..T6 Ga, Ex II 2D Ex ia IIIC T85°C...T135°C Db
  • SIL-Level
    keine, SIL1
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)

Häufig gestellte Fragen

Für welche ATEX-Zonen ist der FlowGuard® FS400 Ex zugelassen?

Der FS400 Ex ist für die kritischsten explosionsgefährdeten Bereiche zertifiziert: I M1 Ex ia I Ma (Bergbau), II 1G Ex ia IIC T4-T6 Ga (Gas-Zone 0,1), II 2D Ex ia IIIC T85°C-T135°C Db (Staub-Zone 21,22). Damit ist er für alle ATEX-Zonen 0, 1, 2, 20, 21, 22 einsetzbar.

Was bedeutet "intrinsisch sicher" und welche Vorteile bietet das?

Intrinsische Sicherheit (Ex ia) bedeutet, dass das Gerät selbst bei Fehlern keine Zündquelle erzeugen kann. Vorteile: Wartung im laufenden Betrieb möglich, keine Feuererlaubnisscheine erforderlich, einfache Installation mit zertifizierten Spannungsquellen oder Zener-Barrieren.

Ist eine SIL1-Version verfügbar und wofür wird sie benötigt?

Ja, optional ist eine SIL1-Version nach IEC 61508 verfügbar. Diese wird für sicherheitsgerichtete Anwendungen benötigt, wo der Strömungswächter Teil eines Sicherheitssystems ist (z.B. Pumpenschutz, Notabschaltungen). SIL1 entspricht Performance Level C nach EN ISO 13849-1.

Welche Installationsvorschriften gelten für Ex-Bereiche?

Die Installation muss nach DIN EN 60079-14 durch qualifizierte Fachkräfte erfolgen. Erforderlich sind intrinsisch sichere Speisungen (Zener-Barrieren), zugelassene Kabel und ordnungsgemäße Erdung. Das Gerät muss außerhalb der Ex-Zone über eigensichere Barrieren versorgt werden.

Für welche Branchen ist der FS400 Ex besonders geeignet?

Primäre Anwendungen sind Petrochemie, Raffinerien, Bergbau, Chemieanlagen, Lackieranlagen, Biogasanlagen und Kraftwerke. Überall dort, wo brennbare Gase, Dämpfe oder Stäube auftreten können und gleichzeitig Flüssigkeitsströme überwacht werden müssen.

Welche Temperaturklassen werden unterstützt?

Der FS400 Ex unterstützt Temperaturklassen T4-T6 für Gasanwendungen und T85°C-T135°C für Staub. T6 (85°C Oberflächentemperatur) für niedrigzündende Gase, T4 (135°C) für höhere Medientemperaturen bis +80°C.

Benötige ich spezielle Zubehörteile für Ex-Bereiche?

Ja, für Ex-Bereiche sind intrinsisch sichere Speisungen (Zener-Barrieren) erforderlich, die außerhalb der Ex-Zone installiert werden. Zusätzlich werden zugelassene Ex-Kabel und entsprechende Verschraubungen benötigt.

Wie erfolgt die Wartung in explosionsgefährdeten Bereichen?

Dank intrinsischer Sicherheit kann die Wartung im laufenden Betrieb durchgeführt werden, ohne Feuererlaubnisscheine oder Anlagenstillstand. Das wartungsfreie kalorimetrische Prinzip minimiert Eingriffe auf regelmäßige Sichtprüfungen und Kalibrierungskontrollen.
