Auswerteeinheit NLSW45-3 Ex SIL2, Strömungsüberwachung für ATEX-Bereiche mit SIL2-Zertifizierung

SKU: 63377ExSIL2

Beschreibung

✅ Strömungsüberwachung mit SIL2-Zertifizierung nach IEC 62061 (entspricht Performance Level d nach EN ISO 13849-1)

✅ in Verbindung mit 4 mitgelieferten Zener-Barrieren einsetzbar in ATEX-Zonen 1 und 2

✅ großer Messbereich von 0,1 bis 20 m/s mit Medientemperaturen von 0°C bis 60°C

✅ mit Schaltausgang geeignet für Schaltschrankeinbau

✅ Entwickelt für anspruchsvolle Industrie-Anwendungen, IP40

✅ Redundanter Aufbau der Auswerteelektronik und Einsatz von 2 Messfühlern erforderlich

✅ Beispiel Einsatzbereiche: HVAC-Systeme, Brand- und Rauchschutzsysteme, Industrie- und Prozessanwendungen, Kraftwerks- und Energieanlagen, Automobilindustrie und Prüfstände

Betriebsspannung

230 V AC 24 V AC 24 V DC

Produktvarianten

€928,00

Versand wird beim Checkout berechnet.

Lieferzeit: Sofort verfügbar

Technische Zeichnung 3D: Download

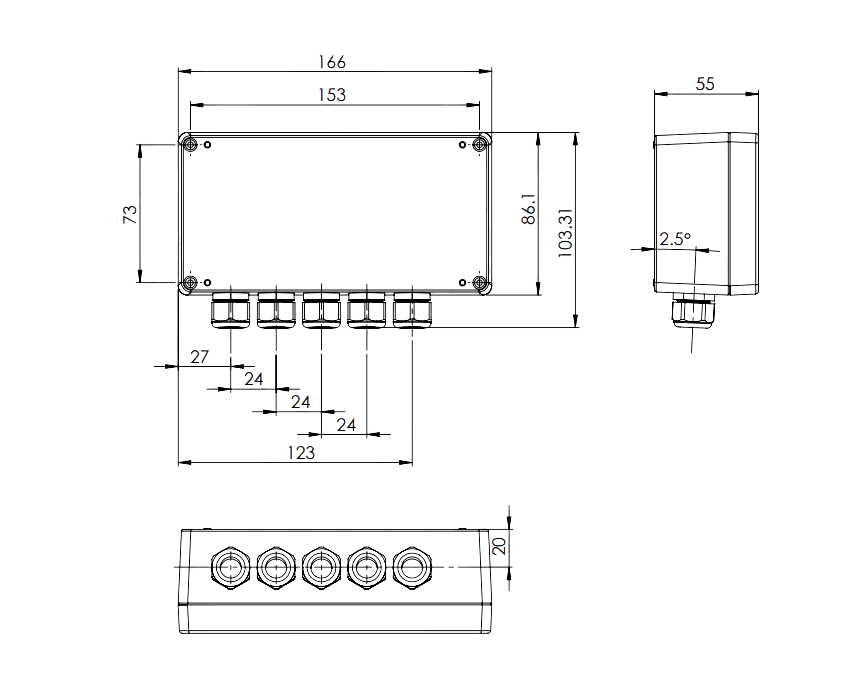

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation

Medium

Gase
Geräte-Typ

Auswerteeinheit Strömung zum Schaltschrankeinbau
Messbereich Strömung

0,1 … 20 m/s
Medientemperatur

0 … 60°C
Anzeige

LED (Spannung & Schaltpunkt)
Schaltpunkt

Stufenlose Einstellung (Potentiometer)
Schutzart Auswerteeinheit

IP65
Besonderheiten

4 Zener-Barrieren im Lieferumfang enthalten, 2 Fühler erforderlich (SIL2)
Ausgangssignal

Schaltausgang
Spezifikation Schaltausgang

2 Wechsler (je Kanal)
Signalausgang Sensorbruch

Relais fällt ab
Signalausg. Sensorkurzschl.

Relais fällt ab
Spezifikation Relaisausgang

2 Wechsler (je Kanal)
Material Gehäuse

Polyamid (UL94V-0)
Material Gehäuse

Polyamid (UL94V-0)
Gehäuseabmessungen

85 mm x 165 mm x 55 mm
Montage

Montage-Set inkludiert, Montage auf DIN-Schiene optional, außerhalb der ATEX-Zone zu montieren
Spannungsversorgung

24 V DC ±5%, 24 V AC ±5%, 230 V AC ±5%
Elektrischer Anschluss

Klemmleiste
Leistungsaufnahme max

5 VA
Leitungsquerschnitt empf.

2,5 mm²
Strom und Kontaktbelastbarkeit

250 VAC, 8 A, 2 kVA
Mindestschaltleistung

10 mA, 5 V DC
Umgebungstemperatur

-20 ... 50°C
Zertifikate

CE
ATEX-Zertifizierung

II 3G Ex ic IIC T4 Gc, einfaches elektrisches Betriebsmittel; Zone 1
SIL-Level

SIL2
Ursprungsland

Deutschland
Zolltarifnummer

90 26 80 20
HS Code

90 26 80

Ventilatorüberwachung in EX-Zone

Ich habe vom TÜV die Anforderung erhalten, dass ich einen ATEX-Ventilator extern überwachen muss, unabhängig von der Drehzahl. Da ich zudem auch SIL2 einhalten muss, passt dieses Gerät perfekt. Herr Weißer hat mich perfekt beraten und das Gerät war innerhalb einer Woche hier. Vollauf zufrieden!

Top Verarbeitung

Sehr zuverlässig.

Häufig gestellte Fragen

Was ist das Besondere am NLSW45-3 Ex SIL2?

Der NLSW45-3 Ex SIL2 ist der sicherheitszertifizierte Luftströmungswächter für ATEX-Zone 1 und 2 mit SIL2 nach IEC 61508. Er misst Lüftungs- oder Prozess-Luftströmungen redundant mit zwei Fühlern, besitzt vier Zenerbarrieren zur sicheren Trennung und bietet hohe Anlagenverfügbarkeit für kritische Industrieumgebungen.

In welche Anwendungen passt das Gerät?

Typische Einsatzfelder sind Absaug- und Lüftungssteuerungen, Ventilatoren, DDC-Systeme, Heizregisterüberwachung, Prozessanlagen in Chemie, Umwelt und Kraftwerken – überall, wo höchste Betriebssicherheit und Explosionsschutz gefordert sind.

Welche Vorteile bietet der doppelt vorhandene Relaisausgang?

Durch die doppelte Ausführung kann jeder Luftstromkanal getrennt überwacht und geschaltet werden, z. B. für getrennte Alarmsignale oder zweistufige Redundanz bei Sicherheitsketten, was die Betriebs- und Ausfallsicherheit signifikant steigert.

Wie erfolgt die sichere Installation?

Die Montage muss durch befähigtes Personal (TRBS 1203) erfolgen. Wichtig: BZE804 und BZE805 Zenerbarrieren dürfen nicht vertauscht werden, alle elektrischen Installation nach VDE und Explosionsschutznormen. Nur original Zubehör verwenden, Kabelverlängerung ist bis 30 m möglich – Installation der Geräte ausschließlich in nicht-explosiver Atmosphäre.

Wie gestaltet sich die Wartung im Ex-Bereich?

Der Betreiber hat monatlich Sichtprüfungen und jährliche Detailprüfungen nach IEC 60079-17 vorzunehmen. Reinigung der Sensoren erfolgt ausschließlich mit lauwarmer Seifenlauge und im spannungsfreien/ex-freien Zustand, niemals mit harten Werkzeugen.

Welche Sensorvarianten gibt es?

Die Fühler sind in verschiedenen Längen (50, 130, 165, 300, 400, 500 mm) als MS58 oder optional aus Edelstahl und Teflon erhältlich, Schutzart IP67.

Was ist bei einem Sensorausfall oder -bruch?

Bei Sensorausfall (Kurzschluss/Bruch) fällt das Relais ab, das Gerät signalisiert die Störung unmittelbar – dies unterstützt den Aufbau sicherheitsgerichteter Abschalt- und Alarmfunktionen.
