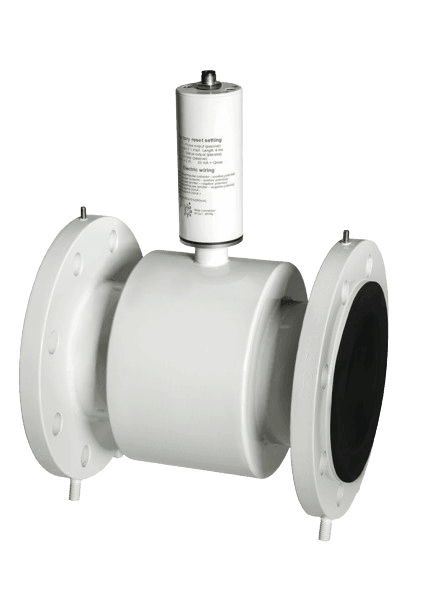

Magnetisch-induktives Durchflussmessgerät FlowGuard® FT420

SKU: 1316/K/DN4/G/PN16/PVDF/ST/65/1/24

Beschreibung

✅ Hochpräzise magnetisch-induktive Durchflussmessung mit 800 Messungen pro Sekunde

✅ Messgenauigkeit ≤0,5% bei 0,2% Wiederholgenauigkeit für höchste Prozessqualität

✅ Umfassender Durchmesserbereich DN4 bis DN600 für vielseitige Anwendungen

✅ Bidirektionale Messung elektrisch leitfähiger Flüssigkeiten ab 20 μS/cm

✅ Robuste Industrieausführung bis 90°C Medientemperatur und bis max. PN100 (DIN) Betriebsdruck

✅ Bluetooth SPP-Kommunikation mit Android/Windows Apps für einfache Parametrierung

✅ Intelligente Leerrohr-Erkennung (DN10-DN600) verhindert Fehlmessungen

✅ Vielseitige Ausgangskonfigurationen: Impuls, 4-20mA, Status, Flow-Switch

✅ Wartungsfreie Konstruktion ohne bewegliche Teile für maximale Verfügbarkeit

✅ Flexible Prozessanschlüsse: Flansch, Sandwich, Gewinde, Clamp, Food-Grade

✅ Materialvielfalt: PTFE, PFA, ETFE, PVDF, Gummi für verschiedene Medien

✅ Schutzarten IP65 bis IP68 für anspruchsvolle Industrieumgebungen

✅ 2 x 4-Farben-LED-Statusanzeige für sofortige Betriebszustandserkennung

✅ Optional ATEX-Ausführung für explosionsgefährdete Bereiche verfügbar

Durchmesser
Prozessanschluss
Auskleidung
€1.362,00
Versand wird beim Checkout berechnet.
Lieferzeit Symbol Lieferzeit: Lieferbar in 3-4 Wochen

Bedienungsanleitung DE: Download

Datenblatt DE: Download

Datenblatt EN: Download

Spezifikation
  • Medium
    Flüssigkeiten
  • Geräte-Typ
    Magnetisch induktives Durchflussmessgerät
  • Geräte-Bauart
    Kompaktgerät
  • Messbereich Strömung
    0,2 … 12m/s, Bidirektionale Messung, max. (1/60)
  • Messgenauigkeit Strömung
    ≤0,5% vom Messwert
  • Medientemperatur
    max. 90°C (je nach Ausführung)
  • Anzeige
    2x Led mit je 2x Farben
  • Schutzart Sensor
    IP65, IP67, IP68
  • Schutzart Gehäuse
    IP65, IP67, IP68
  • Besonderheiten
    Bluetooth Kommunikation zur Einstellung
  • Ausgangssignal
    Impulsausgang, Analogausgang
  • Signalausgang Sensorbruch
    <3,5 mA
  • Prozessanschluss
    Sandwich (nur PN25), Geflanscht DIN (EN1092) - Kohlenstoff- oder Edelstahl, Gewinde (EN 10226-1) Lebensmittelqualität (DIN 11851 Fitting, Schelle)
  • Material Gehäuse
    Stahl ST37 (Beschichtet), Edelstahl SS304 Flansch, Edelstahl SS316 Flansch
  • Material Sensor
    CrNi-Stahl DIN 1.4571, Hastelloy C4, Titan, Tantal
  • Druckfestigkeit
    PN10, PN16, PN25, PN40, PN64, PN100, JIS: 10K, JIS: 20K, JIS: 40K, ANSI: 150lb, ANSI: 300lb
  • Material Gehäuse
    Stahl ST37 (Beschichtet), Edelstahl SS304 Flansch, Edelstahl SS316 Flansch
  • Durchmesser
    DN4 … 600 (weitere Durchmesser auf Anfrage)
  • Spannungsversorgung
    24 V DC ±15%
  • Elektrischer Anschluss
    M12 Stecker, 8-Pin
  • Eigenverbrauch
    4,2 VA
  • Umgebungstemperatur
    0 … 55°C
  • Zertifikate
    CE
  • ATEX-Zertifizierung
    keine
  • SIL-Level
    keine
  • Ursprungsland
    Deutschland
  • Zolltarifnummer
    90 26 80 20
  • HS Code
    90 26 80
  • Reproduzierbarkeit des Ausgangssignals
    0,2%

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)

Häufig gestellte Fragen

Was ist das Besondere an 900 Messungen pro Sekunde beim FT420?

Die 900 Messungen/Sekunde ermöglichen extrem präzise Batch-Prozesse und Dosierungsanwendungen. Dies ist deutlich höher als bei Standard-Durchflussmessern und macht den FT420 ideal für die Pharmaindustrie, Lebensmittelproduktion und präzise Chemiedosierung.

Welche Medien kann der FlowGuard® FT420 messen?

Alle elektrisch leitfähigen Flüssigkeiten ab 20 μS/cm Leitfähigkeit. Von Trinkwasser über Säuren und Laugen bis hin zu Schlamm und Pasten bei Temperaturen bis 90°C - abhängig von der gewählten Auskleidung.

Wie funktioniert die Bluetooth-Kommunikation?

Der FT420 nutzt Bluetooth SPP (Serial Port Profile) zur drahtlosen Kommunikation. Mit den Apps für Android und Windows können alle Parameter bequem vor Ort eingestellt, Diagnosen durchgeführt und Kalibrierungen vorgenommen werden.

Was ist Leerrohr-Erkennung und warum ist sie wichtig?

Die Leerrohr-Erkennung erkennt automatisch, wenn das Messrohr nicht vollständig gefüllt ist, und verhindert dadurch Fehlmessungen. Bei DN10-DN600 verfügbar, erhöht sie die Messsicherheit erheblich, besonders bei intermittierenden Prozessen.

Welche Prozessanschlüsse sind verfügbar?

Flanschanschlüsse nach DIN/EN1092, Sandwich-Design für nachträglichen Einbau, Gewinde nach EN10226-1, Food-Grade Clamp nach DIN32676/11851. Alle Optionen in verschiedenen Materialien und Druckstufen.

Ist der FT420 wartungsfrei?

Ja, durch das magnetisch-induktive Messprinzip ohne bewegliche Teile ist der FT420 praktisch wartungsfrei. Die Selbstdiagnose-Funktionen und 4-Farben-LED-Anzeige erleichtern die Überwachung zusätzlich.

Welche Ausgangssignale bietet der FT420?

Zwei konfigurierbare Ausgänge: OUT1 als Impulsausgang (max. 1,6 kHz), OUT2 als Impuls/Status/Flow-Switch, plus passiver 4-20mA Analogausgang. Alle Ausgänge über Bluetooth konfigurierbar.

Gibt es eine ATEX-Version des FT420?

Ja, der FlowGuard® FT420 Ex ist für explosionsgefährdete Bereiche zertifiziert und erfüllt verschiedene ATEX-Kategorien. Ideal für chemische Industrie, Petrochemie und andere Ex-Bereiche.
