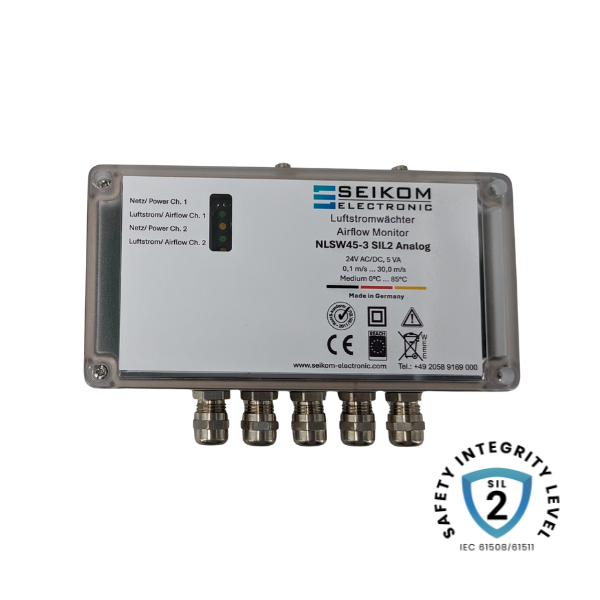

Auswerteeinheit NLSW45-3 SIL2 Analog, Strömungsüberwachung mit SIL2 Zertifizierung und Analogausgang (4-20 mA)

SKU: 1147SIL2

Beschreibung

✅ Redundanter SIL2-Luftstromwächter nach IEC 62061 (Performance Level d)

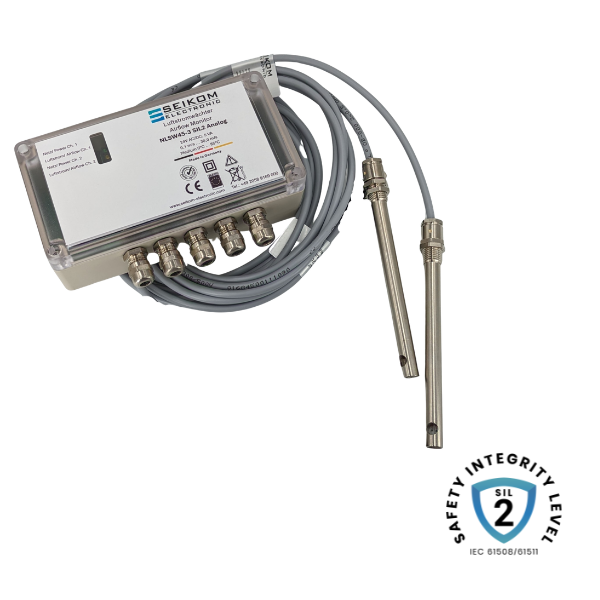

✅ Doppelte Sicherheit: 2 kalibrierte F3.x SIL2-Sensoren + redundante Auswerteelektronik

✅ Pro Kanal: 1 Wechslerrelais + 4 ... 20 mA/ 0 ... 10V Analog Signal

✅ Messbereich 0,1 ... 30 m/s, Medientemperatur 0 ... 85°C, hohe Prozesssicherheit

✅ 6 Sensorbauformen: 50 ... 500 mm Länge, werkseitige Kanalkalibrierung

✅ Kompaktes Gehäuse IP65 (165×85×55 mm), DIN-Schienen-Montage optional

✅ Stufenlose Schaltpunkt-/Analogbereich-Einstellung, unabhängig voneinander

✅ Anlaufüberbrückung 5 ... 60 s, LED-Anzeigen für jeden Kanal

✅ Kabelverlängerung bis 50 m möglich, Abschirmung bei EMV-Belastung empfohlen

✅ Sicherheitskritische Anwendungen: Chemie, Pharma, Kraftwerk, Wasserstoff

✅ Optional: ATEX-Version mit 4 Zener-Barrieren für Zone 1, 2 erhältlich

✅ Wartungsfreundlich: IEC 60079-17 konform, einfache Sensorreinigung

✅ CE/UKCA-zertifiziert, Exida SIL2-klassifiziert (IEC 61508 SIL 2: 03.2023)

Spannungsversorgung

230 V AC 24 V AC/DC

Produktvarianten

€489,10

Versand wird beim Checkout berechnet.

Lieferzeit: Sofort verfügbar

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation

Medium

Gase
Geräte-Typ

Auswerteeinheit Strömung zum Schaltschrankeinbau, Installation am Messort
Messbereich Strömung

0,1 ... 30 m/s
Medientemperatur

0 ... 85°C
Anzeige

LED (Spannung & Schaltpunkt)
Schaltpunkt

Stufenlose Einstellung (Potentiometer), unabhängig vom Analog-Messbereich
Schutzart Auswerteeinheit

IP65
Besonderheiten

2 Fühler erforderlich (SIL2)
Ausgangssignal

Schaltausgang, Analogausgang
Spezifikation Schaltausgang

2 Wechsler (je Kanal)
Signalausgang Sensorbruch

Relais fällt ab
Signalausg. Sensorkurzschl.

Relais fällt ab
Spezifikation Relaisausgang

2 Wechsler (je Kanal)
Material Gehäuse

Polyamid (UL94V-0)
Material Gehäuse

Polyamid (UL94V-0)
Gewicht

360 g
Gehäuseabmessungen

85 mm x 165 mm x 55 mm
Montage

Montage-Set inkludiert, Montage auf DIN-Schiene optional
Spannungsversorgung

24 V AC/DC ±10%, 230 V AC ±10%
Elektrischer Anschluss

Klemmleiste
Leistungsaufnahme max

5 VA
Leitungsquerschnitt empf.

2,5 mm²
Strom und Kontaktbelastbarkeit

250 V AC, 4 A, 1 kVA / 150W
Mindestschaltleistung

100 mA/ 5 V DC
Umgebungstemperatur

-20 ... 60°C
Zertifikate

CE
ATEX-Zertifizierung

keine
SIL-Level

SIL2
Ursprungsland

Deutschland
Zolltarifnummer

90 26 80 20
HS Code

90 26 80

Häufig gestellte Fragen

Was bedeutet "redundant" beim NLSW45-3 SIL2 Analog?

Das Gerät verfügt über zwei separate Messkanäle mit jeweils eigenem F3.x SIL2-Sensor und redundanter Auswerteelektronik. Fällt ein Kanal aus, bleibt der andere funktionsfähig – höchste Sicherheit nach SIL2 (Performance Level d).

Können beide Analogausgänge (4–20mA und 0–10V) gleichzeitig genutzt werden?

Nein. Beide Kanäle müssen das gleiche Signal liefern, entweder 0 ... 10 V oder 4 ... 20 mA.

Welche Sensorbauformen stehen zur Verfügung?

Verfügbar sind F3 bis F3.5 SIL2 mit Eintauchtiefen von 50, 130, 165, 300, 400 und 500 mm.
Es dürfen nur SIL2 Fühler verwendet werden.

Wie werden die beiden Sensoren im Rohr positioniert?

Die Sensoren müssen einen Abstand von mindestens 3×Rohrinnendurchmesser haben (hintereinander oder auf gleicher Höhe), um gegenseitige Beeinflussung zu vermeiden. Beide in Strömungsrichtung ausrichten. Vor dem ersten Sensor sollten 5×Rohrinnendurchmesser gerades Rohr als Einlaufstrecke sein und hinter dem 2 Sensor mindestens 3×Rohrinnendurchmesser Auslaufstrecke, um Turbolenzen zu verhindern, die zu falschem Ergebnis führen könnten.

Ist eine ATEX-Version verfügbar?

Ja, als NLSW45-3 Ex SIL2 Analog für ATEX-Zonen 1, 2 mit 4 mitgelieferten Zener-Barrieren. Montage der Auswerteeinheit außerhalb der Ex-Zone erforderlich.

Welche Wartungsintervalle gelten für SIL2-Anwendungen?

Sichtprüfung monatlich, Nahprüfung alle 6 Monate, Detailprüfung jährlich. Sensorreinigung nur mit lauwarmer Seifenlauge, keine scharfen Werkzeuge. Nach Reinigung Kalibrierung überprüfen und ggf. nachjustieren.

Was passiert bei Sensorfehler oder -ausfall?

Bei Fühlerbruch oder -kurzschluss fällt das entsprechende Relais ab, der Stromausgang geht auf 0 mA. Der zweite Kanal arbeitet weiter und gewährleistet die SIL2-konforme Sicherheitsfunktion.
