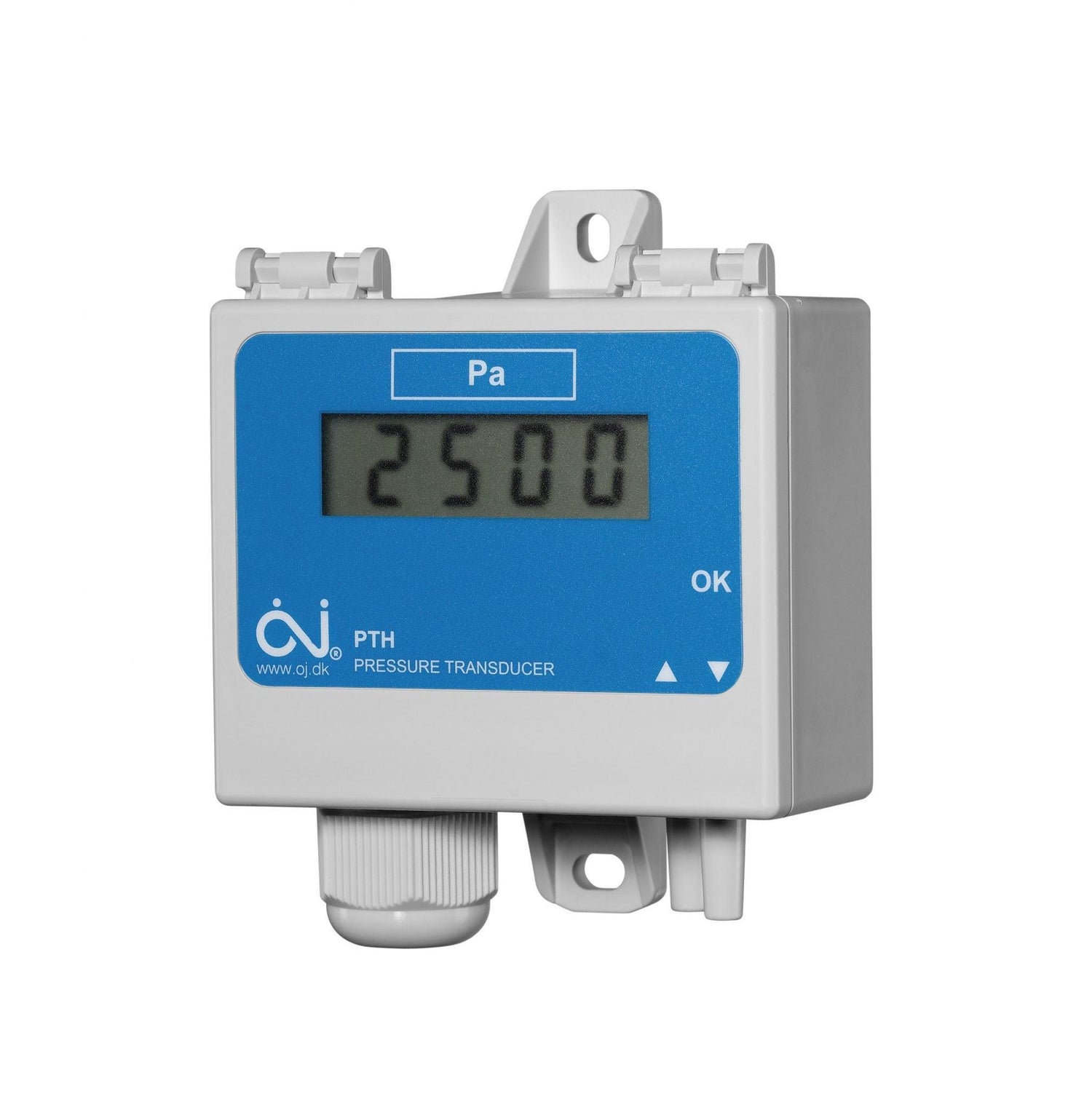

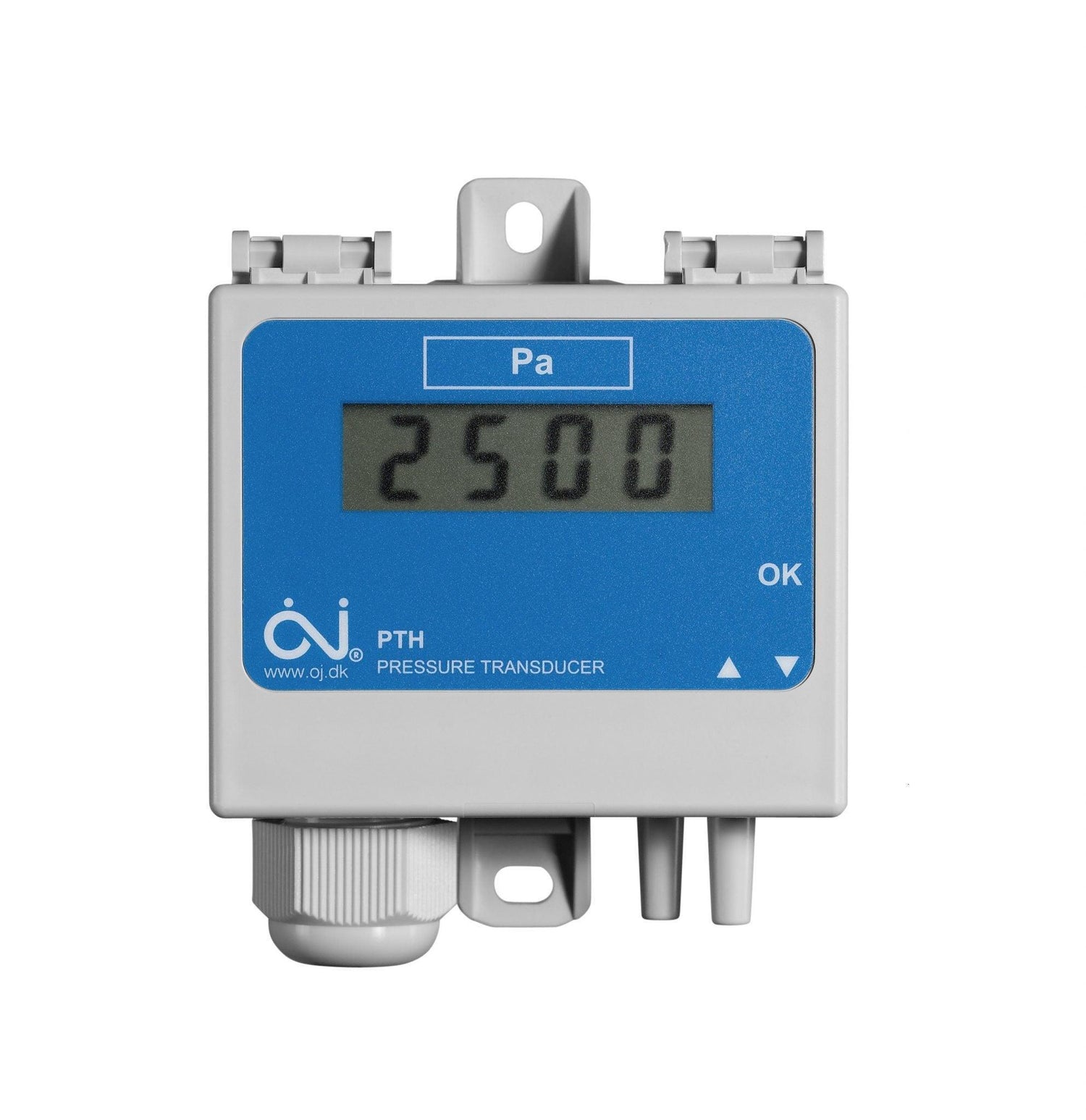

PTH-3502-DF-CK Drucktransmitter bis 5.000 Pa mit Analogausgang und LCD (Inklusive PTH-CONNECTION-KIT (Schlauch, 2 m; 2 x Schlauchanschluss))

SKU: 1074-1

Beschreibung

Analoger Drucktransmitter
✅ 0-5000Pa
✅ 0-10V, 2-10V, 0-20mA oder 4-20mA
✅ Schraubklemmen
✅ 8 Messbereiche
✅ Display zeigt entweder Druck oder Durchfluss an
✅ Inklusive PTH-CONNECTION-KIT (Schlauch, 2 m; 2 x Schlauchanschluss)

€185,00
Versand wird beim Checkout berechnet.

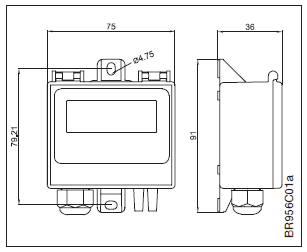

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Spezifikation

  • Medium
    Gase
  • Geräte-Typ
    Differenzdrucktransmitter
  • Geräte-Bauart
    Kompaktgerät
  • Messgenauigkeit Differenzdruck
    <0,5% x Messwert + 0,3% x Eingestellter Messbereichsendwert + 2,5 Pa
  • Anzahl Messbereiche Differenzdruck
    8
  • Maximaler Messbereichsendwert
    5.000 Pa
  • Anzeige
    Grüne LED blinkt bei Druck außerhalb des eingestellten Bereichs
  • Schutzart Gehäuse
    IP54
  • Besonderheiten
    Dämpfung (wahlweise) von 0,4 s oder 10 s 8 einstellbare Druckbereiche Halbleiter-Druckelemente ohne Luftdurchfluss, um das Eindringen vor Staub aus der Rohrleitung zu vermeiden Temperaturkompensiertes Messelement, sodass im gesamten spezifizierten Temperaturbereich eine optimale Druckmessung erzielt wird
  • Ausgangssignal
    Analogausgang
  • Prozessanschluss
    2 × Ø6,2 mm
  • Material Gehäuse
    Polyamid
  • Druckfestigkeit
    30 kPa
  • Material Gehäuse
    Polyamid
  • Abmessungen
    77 mm × 91 mm × 38 mm
  • Spannungsversorgung
    13,5 … 28 V DC
  • Elektrischer Anschluss
    4 x Schraubklemmen, max 1.5mm²
  • Leistungsaufnahme max
    0,5 W
  • Lastwiderstand
    Maximale Last 0 … 10 V : >2,5 kΩ, Maximale Last 0 … 20 mA : <=450 Ω
  • Umgebungstemperatur
    -20 … 70°C
  • Lagertemperatur
    -40 … 70°C
  • Umgebungsfeuchtigkeit
    10% … 95% RH, nicht kondensierend
  • Zertifikate
    CE
  • Zolltarifnummer
    90 26 20 20
  • HS Code
    90 26 20 20
  • Hersteller
    OJ Electronics
