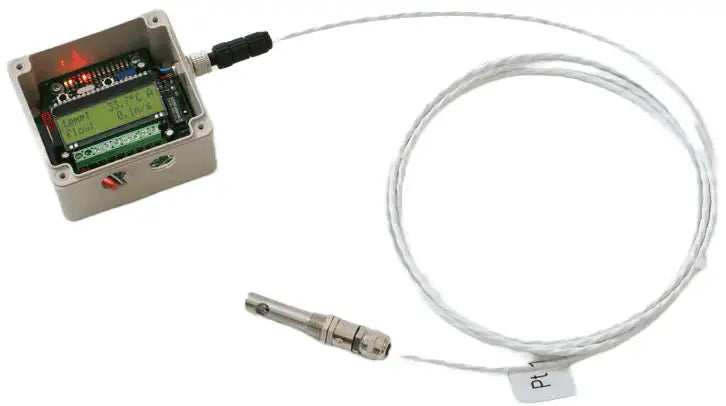

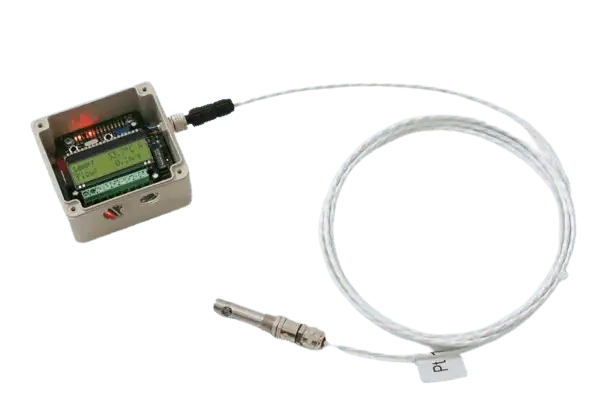

RLSW8 volumetric flow meter for measuring the flow of gases up to 350°C

Sku: 81530F3/50

Description

✅ Volumetric flow and air velocity meter with linear analog output in control quality (0 ... 10 V & 4 ... 20 mA) and switch

✅ Suitable for media temperatures up to 350°C

✅ Measured value display via LCD and LED

✅ Freely scalable measuring range m/s, m³/h, l/min

✅ Sensitive and fast air flow detection up to 30 m/s

✅ Exemplary areas of application: Measurement and control of air flows, building technology, PLC, filter monitoring, extraction and extrusion systems, exhaust gases and test benches

Device type

Compact device Remote sensor

Media temperature

-25 ... 80°C -25 ... 250°C -25 ... 350°C

Immersion depth

50 mm 130 mm 165 mm 300 mm

Product variants

€349,60

Shipment is calculated in the checkout.

Delivery time: Available in 2-3 days

Technische Zeichnung 3D: Download

Technische Zeichnung 2D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

specification

Medium

Gases
Device type

Compact flow device
Device design

Compact device including sensor (permanently mounted), Compact device including sensor (remote)
Flow range

0,1 ... 30 m/s (optionally available up to 200 m/s)
Flow accuracy

±5% of the measuring range end value, Reproducibility ±2% of full scale value
Medium temperature

-25 ... 80°C, -25 ... 250°C, -25 ... 350°C
Display

LCD, Yellow LED for flow velocities > switching point, green LED during operation, 10 red LEDs for the flow velocity in 10% steps
Protection class evaluation unit

IP65
Protection class sensor

P67
Special features

Linear analog output Flow velocities up to 200 m/s measurable Adjustable start-up delay 0 ... 60 s Velocity dimensions: m/s, l/min, m³/h, Linear analog output Applicable up to 350°C Medium temperature Flow velocities up to 200 m/s measurable Adjustable start-up bridging 0 ... 60 s Velocity dimensions: m/s, l/min, m³/h
Output signal

Switching output, Analog output
Switching output specification

1 NO contact (closes/opens with flow, adjustable)
Sensor break output signal

Fault-specific error codes in the LCD, 4 mA, Relay drops out
Sensor short-circuit output signal

Fault-specific error codes in the LCD, 4 mA, Relay drops out
Relay output specification

1 NO contact (closes/opens with flow, adjustable)
Immersion depth

50, 130, 165, 300, 400, 500
Process connection

PG7, optional G1/2-inch, G1/4-inch by means of reducer
Housing material

Polyamide, UL94-V0
Sensor material

MS58, nickel-plated (optionally available in stainless steel), Stainless steel 1.4571
Pressure resistance

10 bar
Housing dimensions

56 mm x 84 mm x 80 mm
Power supply

24 V DC ±5%
Electrical connection

9 terminals (max. 1.5 mm²)
Max. power consumption

4 VA
Current and contact rating

200 V AC/DC, 1 A
Minimum switching capacity

10 mA, 5 V DC
Ambient temperature

-20 ... 60°C
Optimal inlet path

>10 DN
Optimal outlet path

>5 DN
Temperature gradient

30K/min
Certificates

CE
ATEX certification

keine
SIL level

keine
Country of origin

Germany
Customs tariff number

90 26 80 20
HS code

90 26 80
Pollution degree

II

Häufig gestellte Fragen

Was unterscheidet den RLSW8 LCD vom RLSW5A und welche Microcontroller-Vorteile bietet er?

RLSW8 = Microcontroller-basiert mit 10-Punkt-LCD-Menü, 10-LED-Kette, T1/T2-Taster-Bedienung vs. RLSW5A nur Potentiometer. Intelligente Funktionen: Dimensionsumstellung m/s↔m³/h↔l/min, Alarm-Hysterese, Kalibrierfaktor-Anpassung, NO/NC-Schalt-Konfiguration. Selbstüberwachung: Sensor/Elektronik/Kabel kontinuierlich überwacht mit Error-Codes.

Welche Extreme-Temperatur-Optionen bietet der RLSW8 und für welche Anwendungen?

Standard: -25...80°C für normale Industrieanwendungen. Option 1: -25...250°C für abgesetzten M8-Sensor. Option 2: -25...350°C für Extremanwendungen. Anwendungen 350°C: Abgasmessungen, Brennkammer-Überwachung, Hochtemperatur-Extrusionsprozesse, Ofenabgas-Kontrolle, Hochtemperatur-Prüfstände. Sensor-Material: Edelstahl 1.4571 bei Extremtemperaturen, MS58 vernickelt Standard. Einziger Microcontroller-Luftstromsensor für 350°C am Markt.

Wie funktioniert das M8-Sensor-System beim RLSW8 und welche Installation-Vorteile bietet es?

M8-Stecker-System: Abgesetzter Sensor mit 2,5m Industrial-Kabel (nicht veränderbar wegen Kalibrierung), M8-Steckverbindung mit Zugentlastung. Vorteile: Flexible Sensor-Platzierung, Schaltschrank-Installation getrennt von heißer Sensorposition, einfache Wartung, Temperaturen bis 250/350°C möglich. Paarige Kalibrierung: Sensor + Gerät werksseitig abgestimmt - niemals tauschen! Spezial-Montageset: Erforderlich für ordnungsgemäße Installation, bei Bestellung angeben.

Welche intelligenten Display-Features bietet der RLSW8 LCD?

10-LED-Kette: Prozentuale Strömungsanzeige in 10%-Schritten (z.B. 3 LEDs = 30% bei 10 m/s max = 3 m/s aktuell). Schaltpunkt-LED: Blinkt 2×/Sekunde zur Anzeige des eingestellten Schwellenwerts. LCD-Umschaltung: T2-Taster für absolute/relative Anzeige, Flow/Temperatur-Wechsel. Überlast-Anzeige: Rechte LED blinkt schnell bei >100% - Anpassung "Geschw. Max" erforderlich. Multi-Language: Deutsch/Englisch über Menü umschaltbar.

Wie erfolgt die Menü-Programmierung beim RLSW8 und welche Parameter sind einstellbar?

T1/T2-Taster-Navigation: T1=Continue, T2=Select für 10-Punkt-Menü. Parameter: 1.Language, 2.Geschw dim (m/s/m³/h/l/min), 3.Geschw max, 4.Rohr Durchm, 5.Alarm (Pot/flow%), 6.Alarm hyst, 7.Alarm verz, 8.Start verz, 9.Kal fakt, 10.RelaisFkt (NOP/NOC). Kritisch: "Speichern und beenden" verwenden - sonst Datenverlust! Dimensionsumstellung: Messbereich/Schaltpunkt nach Umstellung neu justieren erforderlich.

Welche Ausgangs-Konfigurationen bietet der RLSW8 für SPS-Integration?Welche Selbstüberwachung-Funktionen bietet der RLSW8 für Betriebssicherheit?

Triple-Überwachung: Sensor + Sensorelemente + Anschlussleitungen kontinuierlich auf Kurzschluss/Drahtbruch. Error-Code-System: Fehlercodes im LCD + LED-Anzeige bei Störungen. Fail-Safe-Verhalten: Alle Ausgänge (Relais/Analog) fallen bei Fehler ab. Reset-Prozedur: 4s Netzunterbrechung löscht gespeicherte Fehler. Bereitschaftszeit: 25s Aufwärmzeit mit Statusanzeige "starte 10s, Version xxx" im LCD. Industrie 4.0-ready: Proaktive Wartung durch Fehlerprotokoll.

Welche Selbstüberwachung-Funktionen bietet der RLSW8 für Betriebssicherheit?

SPNO-Relais: 200V AC/DC, 1A (Klemmen 8/9) als Schließer standard, NOP/NOC über Menü konfigurierbar. NPN Open Collector: 250mA max., nicht leitend bei Strömung für SPS-Eingänge. Dual-Analog: 0-10V (Ra=0,4kΩ) + 4-20mA (Ra=0,4kΩ) parallel für Regelung/Visualisierung. ACHTUNG: Klemme 2+5 niemals brücken! Mindestschaltleistung: 10mA/5V DC für sichere SPS-Ankopplung.

Für welche Premium-Anwendungen ist der RLSW8 besonders geeignet?

Hochtemperatur-Prozesse: Extrusionsanlagen, Brennkammer-Überwachung, Abgasmessungen bis 350°C. SPS-Integration: Prozessvisualisierung, Regelungstechnik mit Analog-Ausgängen. Forschung/Entwicklung: Prüfstände, Motorentests, Abgasuntersuchungen mit Datenlogging. Qualitätssicherung: Filterüberwachung, Reinraum-Kontrolle mit Error-Code-Protokollierung. Building Automation: DDC-Anlagen mit LCD-Anzeige vor Ort, Fernüberwachung via Analogwerte.
