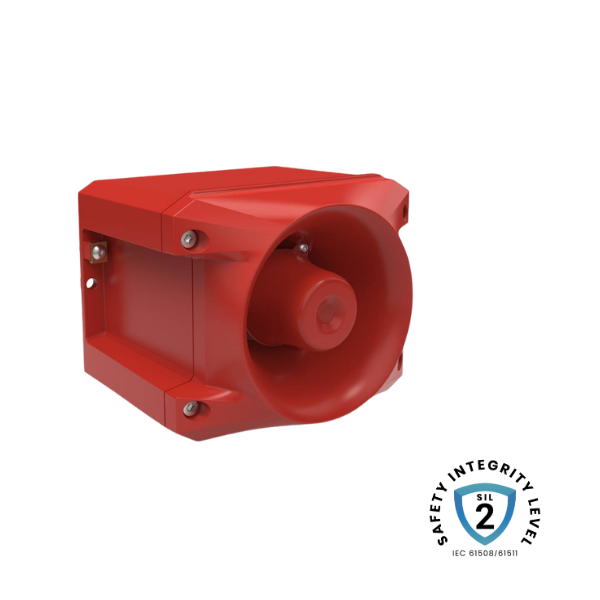

Akustischer Signalgeber, SIL2/PL d, PRO 10-SIL

Sku: 23150630601

Description

✅ SIL2 / Performance Level d – Zertifizierter Sicherheits-Signalgeber nach IEC 61508 & EN ISO 13849-1 für Safety Instrumented Systems (SIS)

✅ Diagnosekanal (Solid-State-Relais) – Permanente Selbstüberwachung; Fehler werden sofort an die übergeordnete Sicherheitssteuerung gemeldet

✅ 116 dB(A) maximaler Schalldruckpegel – Durchdringt auch laute Industrieumgebungen zuverlässig

✅ 80 international normkonforme Alarmtöne – DIN 33404-3, PFEER, ISO 8201, EN 54-3, IMO/SOLAS u.v.m. – 3 extern umschaltbar

✅ Vor- & Hauptalarm – Stufenweise Lautstärke reduziert Schreckreaktionen und erleichtert geordnetes Verhalten

✅ Lautstärkeregelung bis -30 dB – Anpassung an Umgebungslärm intern oder extern einstellbar

✅ Multispannungsversorgung 10–60 V DC, oder alternativ 95–265 V AC

✅ Aluminium-Druckgussgehäuse – IP66/67, NEMA 4/4X, IK09 – UV-, seewasser- und chemikalienbeständig

✅ Betriebstemperatur –40°C bis +55°C – Arktis- bis Wüstenbetrieb ohne Einschränkungen

✅ 100% Einschaltdauer – Dauerbetrieb ohne thermisches Derating

✅ VdS & EN 54-3 zertifiziert – Geeignet für sichere Brandalarmanlagen

✅ 10 Jahre Garantie – Höchste Qualität, Made in Germany

✅ Schnelle Installation – Unverlierbare Dichtung und Schrauben, 2× M20 Kabeleinführung, Klemmbereich bis 4,0 mm²

🔴 SIL2 / PL d – Sicherheits-Signalgeber der höchsten Klasse:

Der PRO 10-SIL ist für den Einsatz in sicherheitsgerichteten Systemen bis SIL2 / Performance Level d ausgelegt. Der integrierte Diagnosekanal überwacht permanent die Schallfunktion und meldet Fehler in Echtzeit an die übergeordnete Sicherheitssteuerung – für maximale Betriebssicherheit in kritischen Prozessanlagen.
⚠️ WICHTIGE HINWEISE FÜR SIL-BETRIEB:

Diagnosekanal MUSS verdrahtet und von der Steuerung kontinuierlich ausgewertet werden! – Nur so wird PL d erreicht
Timeout-Funktion (S11) im SIL-Betrieb verboten – Nur S11-1 und S11-2 auf ON schalten
PRO 10-SIL allein ist kein vollständiges SIS – Integration in übergeordnete Sicherheitssteuerung zwingend
Schallkanal nie nach oben montieren – Staubansammlung und Kondensatbildung möglich
Jährlicher Proof-Test erforderlich – SIL2-Konformität nur bei regelmäßigem Funktionstest nachweisbar

Spannungsversorgung
€628,30
Shipment is calculated in the checkout.
Lieferzeit Symbol Lieferzeit: Auf Anfrage

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Datenblatt DE: Download

Datenblatt EN: Download

specification
  • Device type
    Akustischer Signalgeber
  • Protection class housing
    IP66/IP67, NEMA 4/4X, IK09
  • Special features
    Schallkanal darf nicht nach oben zeigen
  • IK impact resistance rating
    IK09
  • Housing material
    Aluminium-Druckguss
  • Weight
    2720 g (DC-Version)
  • Housing dimensions
    138,5 × 167 × 148 mm
  • Power supply
    12 V DC, 24 V DC, 48 V DC, 110 V AC, 230 V AC
  • Recommended cable cross-section
    Feindrähtig 2,5 mm² / Eindrähtig 4,0 mm²
  • Current and contact rating
    Solid-State-Relais, 230 V / 80 mA, R_DS(on) < 35 Ω
  • Self-consumption
    400 mA @ 24 V DC (960 mA @ 12 V DC)
  • Ambient temperature
    -40°C … +55°C
  • Storage temperature
    -40°C … +70°C
  • Ambient humidity
    max. 90%
  • ATEX certification
    keine
  • SIL level
    SIL2 / Performance Level d (IEC 61508 / EN ISO 13849-1)
  • Warranty
    10 Jahre

Häufig gestellte Fragen

Was unterscheidet den PRO 10-SIL von einem normalen PRO 10?

Der PRO 10-SIL besitzt eine zweite, unabhängige Platine – den Überwachungskreis (Diagnosekanal). Diese Platine überwacht permanent, ob der Schallgeber tatsächlich einen Alarm ausgibt, und meldet Fehler über einen potentialfreien Solid-State-Relais-Kontakt an die übergeordnete Sicherheitssteuerung. Der Standard-PRO 10 hat diese Selbstüberwachungsfunktion nicht.

Warum wird PL d und nicht PL c erreicht?

PL d (und damit vollwertiges SIL2 mit Fehlertoleranz) wird nur mit aktivem Diagnosekanal erreicht. Wenn der Überwachungskreis verdrahtet und die Steuerung das Alarmsignal kontinuierlich auswertet, sinkt die PFH auf 1,5×10⁻⁷/h (PL d). Ohne Diagnoseauswertung beträgt PFH 3,65×10⁻⁷/h (PL c). Mit regelmäßigem Test vor Anforderung sinkt PFH sogar auf 5,06×10⁻⁸/h – immer noch SIL2 / PL d.

Ist der PRO 10-SIL ATEX-zertifiziert?

Der Standard PRO 10-SIL ist NICHT ATEX-zertifiziert. Für explosionsgefährdete Bereiche (Zone 2/22) gibt es die separate Variante PRO 10-3G/3D-SIL, die zusätzlich ATEX nach Richtlinie 2014/34/EU trägt. Der Standard-PRO 10-SIL ist für normale Industrieumgebungen ohne Explosionsschutzanforderung vorgesehen.

Kann ich den Ton extern umschalten (z.B. Voralarm → Hauptalarm)?

Ja – drei Tonansteuerungsmethoden stehen zur Verfügung: -TAS (Steuerspannung an C1/C2/C3), -TAV (Versorgung über Steuereingang) oder -TAR (Spannungsumkehr DC). Damit können bis zu 4 verschiedene Alarmstufen (Basiston + C1, C2, C1+C2) realisiert werden.

Wie oft muss ein Proof-Test durchgeführt werden?

Das Safety Manual empfiehlt den Proof-Test mindestens jährlich (T₁ = 1 Jahr, entspricht den PFH/PFD-Angaben in der Tabelle). In kritischen Anwendungen kann eine kürzere Testintervall sinnvoll sein. Der Funktionstest muss dokumentiert werden, um die SIL2-Konformität nachzuweisen.

Ist die AC-Version auch für 110 V AC geeignet?

Ja – der Funktionsbereich von 95–265 V AC deckt sowohl 110 V AC (USA/Japan) als auch 230 V AC (Europa) ab. Die AC-Version ist damit global einsetzbar ohne Spannungsanpassung.

Was bedeutet „unverlierbare Dichtung" bei der Installation?

Die Gehäusedichtung und alle vier Torx-T30-Schrauben sind konstruktiv am Gehäuse fixiert und können nicht verloren gehen. Dies verkürzt die Installationszeit erheblich und verhindert, dass die IP66/67-Dichtigkeit durch verlorene Dichtungen beeinträchtigt wird. Die Schrauben werden kreuzweise mit 6,4 Nm angezogen.
