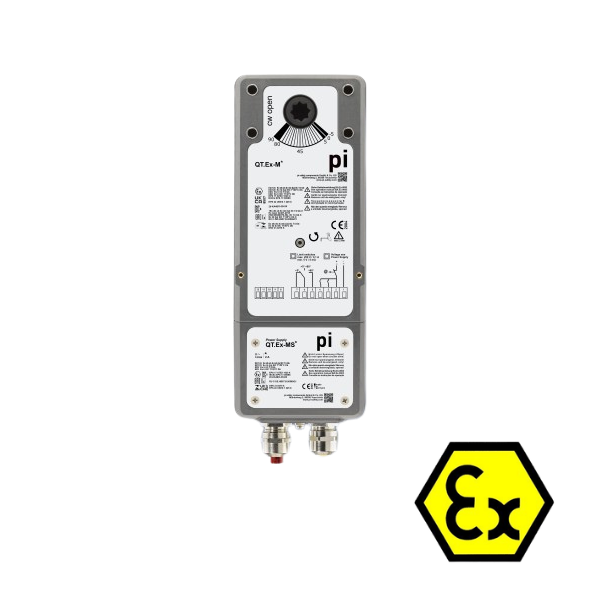

ATEX Elektrische Stellantriebe für Zone 1, 2, 21, 22 ohne Federrücklauf

Sku: QT.Ex-M-SH

Description

✅ Bis 50 Nm Drehmoment (QT.Ex-M) – für große Absperrklappen und schwergängige ATEX-Armaturen

✅ Auf/Zu, 3-Punkt und Stetig (0 ...10 V / 4 ... 20 mA) – eine Baureihe, alle Ansteuerungsarten

✅ 3 Laufzeiten: 15 s / 5 s (Quick) / 3 s (Super Quick) – optimal für jede Regelanforderung

✅ ATEX / IECEx / UKEx – Zone 1, 2, 21, 22, T4, IIC (auch Wasserstoff-Atmosphären!)

✅ Integrierte Anschlussbox Ex e – kein Schaltschrankzusatz, keine Barriere erforderlich

✅ Plug & Play – INIT-Funktion kalibriert Endlagen und Analogausgänge automatisch

✅ Kurzschluss- und verpolungssichere Analog-Ein-/Ausgänge (Y-Typen)

✅ 2 integrierte Hilfsschalter (5°/80°), galvanisch getrennt, 250 V / 0,1 A

✅ Umgebungstemperatur -40 …+70°C – inkl. integrierter Heizung mit Thermostat

✅ IP66 – vollständiger Schutz gegen Druckwasser und Staub

✅ Edelstahl / Polymer-Compound – korrosionsbeständig, UV-stabil, für On- und Offshore

✅ Elektronischer Blockierschutz – automatische Abschaltung bei Blockierung

✅ 20.000 Vollzyklen, bürstenloser Motor – wartungsfrei

✅ Made in Germany – ISO 9001, ISO 14001, ATEX/IECEx zertifiziert

🟠 EASY – SAFE – SMART: Volle Regelleistung direkt in der Ex-Zone

Die QT.Ex-M-Baureihe ohne Federrücklauf kombiniert bis zu 50 Nm Drehmoment mit präziser Stetig-Regelung (0 ... 10 V / 4 ... 20 mA) und direktem ATEX-Anschluss in Zone 1/21 – ohne Barriere, ohne Schaltschrankzusatz, ohne Kompromisse. Von 3 Sekunden Schnellverstellung bis zur robusten 50 Nm Schwerarmatur: eine Baureihe für alle Anforderungen.

⚠️ PLANUNGSHINWEISE:

Kein Federrücklauf: Bei Stromausfall bleibt Armatur in letzter Position – für Sicherheitsstellung MF-Typen wählen
INIT-Inbetriebnahme nach Montage zwingend (3 s-Tastendruck)
Potentialausgleich (PA) anschließen – Zone 1/21
Dauerspannung anlegen für Heizfunktion bei Frost
Nach Blockierschutz-Auslösung: manuelle Freigabe erforderlich

Betriebsspannung
Ausführung
Drehmoment/ Laufzeit
€800,00
Shipment is calculated in the checkout.
Lieferzeit Symbol Lieferzeit: Lieferbar in 3-4 Wochen

TÜV Baumusterprüfung: Download

Bedienungsanleitung DE: Download

specification
  • Device type
    ATEX Stellantrieb ohne Federrücklauf
  • Device design
    kompakt
  • Protection class housing
    IP66
  • Process connection
    12 × 12 mm Doppelvierkant (Hohlwelle)
  • Housing material
    High-Tech Polymer, halogen- und silikonfrei
  • Weight
    4,1 kg
  • Housing dimensions
    ca. 320 × 120 × 85 mm
  • Dimensions
    ca. 320 × 120 × 85 mm
  • Cable gland
    M20 × 1,5 Ex-e Kabelverschraubung, 0,08–2,5 mm²
  • Power supply
    85-250V AC, 20-70V AC/DC
  • Electrical connection
    M20 × 1,5 Ex-e Kabelverschraubung, 0,08–2,5 mm²
  • Power
    20 W / 30 VA
  • Current and contact rating
    max. 250 V / 0,1 A, min. 5 V / 5 mA
  • Ambient temperature
    -40 … +70°C
  • ATEX certification
    II 2(1)G Ex db eb ib mb [ia Ga] IIC T4 Gb, II 2(1)D Ex tb [ia Da] IIIC T130°C Db, II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T130°C Db
  • SIL level
    keine

Häufig gestellte Fragen

Wann nehme ich einen Stellantrieb ohne Federrücklauf statt mit Federrücklauf?

Wenn kein Sicherheits-Schließen oder -Öffnen bei Stromausfall erforderlich ist – z.B. bei Regelklappen, Volumenstrombegrenzung, Klimatechnik und HLK-Anwendungen, bei denen die Armatur einfach in der letzten Position verbleiben soll. Für Sicherheitsanforderungen (SIL, PLd, Notabschaltung) immer die MF-Federrücklauf-Typen verwenden.

Was bedeutet der Unterschied zwischen MY, MYQ und MYSQ?

Alle drei sind Stetigantriebe mit 0 ... 10 V / 4 ... 20 mA, unterscheiden sich aber in Laufzeit und Drehmoment:
MY: 15 s / 40 Nm – Standard-Stetigregelung, höchstes Drehmoment
MYQ (Quick): 5 s / 15 Nm – schnelle Regelung, z.B. für dynamische Luftmengenregelung
MYSQ (Super Quick): 3 s / 5 Nm – sehr schnelle Verstellung, für kleine Klappen mit schnellen Regelzyklen

Kann ich zwischen 0 ... 10 V und 4 ... 20 mA frei wählen?

Ja – die Y-Typen (MY, MYQ, MYSQ) unterstützen beide Signalarten (0 ... 10 V und 4 ... 20 mA) an Eingang und Ausgang. Die Konfiguration erfolgt über DIP-Schalter am Gerät. Das Rückmeldesignal (Positionsrückmeldung) kann ebenfalls als 0 ... 10 V oder 4 ... 20 mA ausgegeben werden.

Wie präzise ist die Stetigregelung?

Die Regelgenauigkeit beträgt typisch ±1° (ca. 1% des Regelbereichs). Die INIT-Funktion kalibriert die Endlagen und die Analogausgänge automatisch, sodass der Antrieb nach der Kalibrierung sofort betriebsbereit ist. Für höchste Präzision kann die INIT-Kalibrierung mit der angeschlossenen Armatur in der Einbaulage durchgeführt werden.

Ist der QT.Ex-M auch für Wasserstoff-Atmosphären (Zone 1, IIC) zugelassen?

Ja – die Gasgruppe IIC in der ATEX-Kennzeichnung schließt Wasserstoff (H₂) explizit ein und ist die höchste Zulassungsstufe. Der QT.Ex-M ist damit für alle industriell relevanten Ex-Gase zugelassen – von Propan (IIA) über Ethylen (IIB) bis Wasserstoff (IIC).
