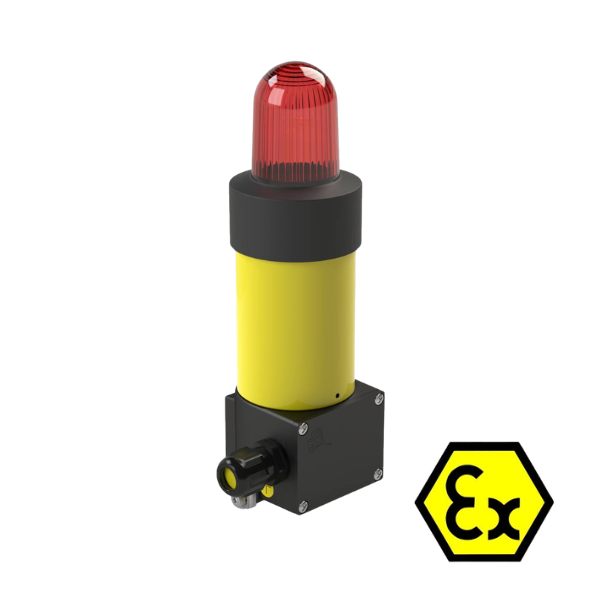

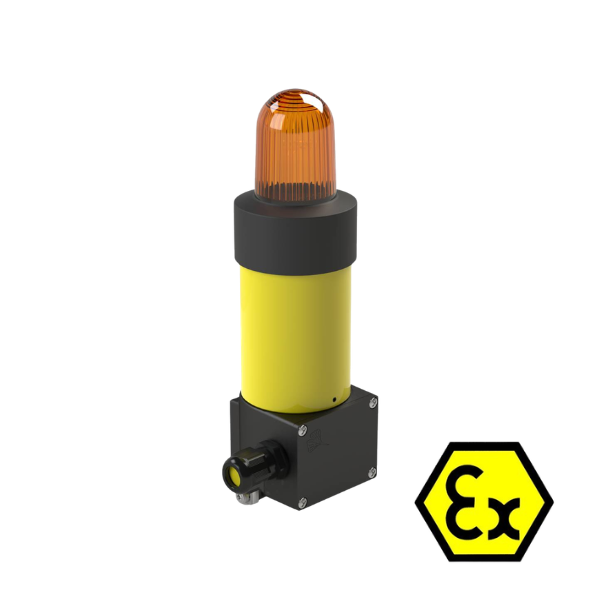

ATEX Xenon Blitzleuchte CWB 5 J - Zone 1,2,21,22 - Rot - 24 V DC/AC

Sku: 31006905000

Description

✅ ATEX Zone 1, 2 (2G) und Zone 21, 22 (2D) – Ex db eb IIC T6 / T5

✅ Gasgruppe IIC und Staubgruppe IIIC – zugelassen für alle Ex-Gase inkl. Wasserstoff und für leitfähige Stäube

✅ 5 Joule Blitzenergie – 55 cd Lichtstärke, Sichtweite bis 172 m

✅ Aluminiumgehäuse – chemisch beständig für Petrochemie, Chemie und Offshore

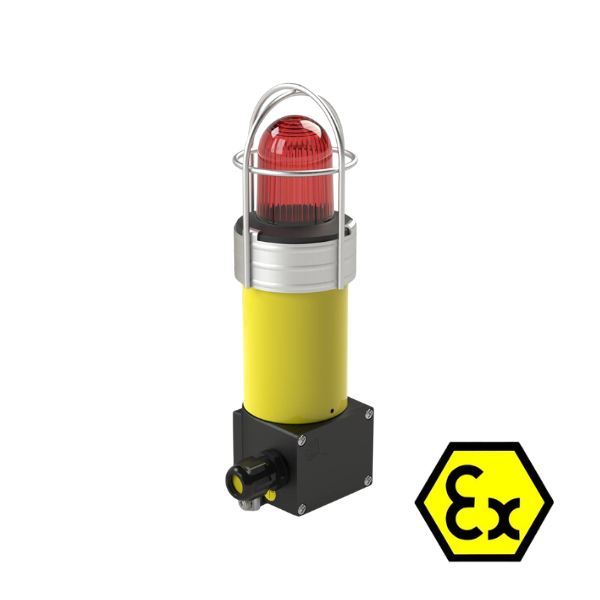

✅ Edelstahl-Schutzkorb optional – schützt Polycarbonat-Haube vor mechanischen Beschädigungen

✅ Lebensdauer 8.000.000 Blitze

✅ Betriebstemperatur -40…+40°C (T6) / -40…+50°C (T5) – Arktis bis Tropen

✅ IP 66 – vollständiger Schutz gegen Druckwasserstrahl

✅ 100% Einschaltdauer – Dauerbetrieb ohne thermisches Derating

✅ ATEX-Zertifikat: EPS 20 ATEX 1 222 X (Bureau Veritas)

✅ DNV / GL zertifiziert – für Marine- und Offshore-Anwendungen zugelassen

✅ 6 Spannungsvarianten wählbar – 230V AC / 110-127V AC / 42-48V AC / 24-42V AC / 60-80V DC / 12-48V DC – sprechen Sie uns an

🔴 ATEX Zone 1 geeignet: Die bewährte Ex-Blitzleuchte für Petrochemie, Chemie und Offshore

Die CWB-ATEX mit druckfester Kapselung (Ex db) und erhöhter Sicherheit (Ex eb) ist für die anspruchsvollsten ATEX-Bereiche (Zone 1/21) ausgelegt. Das robuste Aluminiumgehäuse optional mit Edelstahl-Schutzkorb und die DNV/GL-Zulassung machen sie zur bevorzugten Wahl in der Petrochemie, auf Offshore-Plattformen und in Schiffsanwendungen. Verfügbar für 12 ... 48 V DC / 24 ... 42 V AC (Art.-Nr. 31006905000) sowie 5 weitere Spannungsvarianten.

⚠️ MONTAGE- UND BETRIEBSHINWEISE (ATEX-Bedingung X):

Ausschließlich aufrecht montieren – max. 45° Neigung zulässig. Kein Überkopf-, kein Deckenbetrieb! Unbenutzte Kabeleinführung mit Verschlussstopfen M20 schließen – sonst kein IP66

€897,31
Shipment is calculated in the checkout.
Lieferzeit Symbol Lieferzeit: Auf Anfrage

Technische Zeichnung 3D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Datenblatt DE: Download

specification
  • Device type
    ATEX-Blitzleuchte
  • Protection class housing
    IP66
  • Special features
    Nur aufrecht (max. 45° Neigung), Schutzkorb aus Edelstahl optional erhältlich
  • Luminous flux
    55 cd, Max. Sichtweite 172 m
  • Housing material
    Aluminiumlegierung, Haube: Polycarbonat (PC)
  • Weight
    ca. 1,24 kg
  • Housing dimensions
    Ø 82 × 260 mm (282 mm mit Befestigung)
  • Dimensions
    Ø 82 × 260 mm (282 mm mit Befestigung)
  • Cable gland
    1× M20 × 1,5 + 1× Verschlussstopfen M20
  • Power supply
    12 ... 48 V DC, 24 ... 42 V AC
  • Electrical connection
    1× M20 × 1,5 + 1× Verschlussstopfen M20, bis 4 mm² (eindrähtig) / 2,5 mm² (feindrähtig)
  • Ambient temperature
    -40 … +40°C (T6), -40 … +50°C (T5)
  • Storage temperature
    -40 … +80°C
  • Certificates
    ATEX, DNV
  • ATEX certification
    II 2G Ex db eb IIC T6 Gb, II 2D Ex db IIIC T85°C Db
  • Service life
    8.000.000 Blitze (≥ 70% Lichtemission)

Häufig gestellte Fragen

Warum ist die CWB-ATEX für Zone 1 geeignet, andere Blitzleuchten aber nicht?

Zone 1 (Kategorie 2G) erfordert, dass das Gerät selbst bei anwesender explosionsfähiger Atmosphäre sicher betrieben werden kann. Dies wird durch Ex db (druckfeste Kapselung) erreicht: Das Aluminiumgehäuse ist so konstruiert, dass eine mögliche interne Zündung nicht nach außen durchschlagen kann. Geräte mit der Zündschutzart Ex nR oder Ex ec (erhöhte Sicherheit/Schwadensicherheit) sind ausschließlich für Zone 2 zugelassen, da sie nur das Auftreten von Zündquellen verhindern, aber keine interne Explosion einschließen können.

Was bedeutet die Doppelkennzeichnung T6/T5 auf dem Typenschild?

Die CWB-ATEX kann in zwei Temperaturbetriebsmodi verwendet werden: T6 (maximale Oberflächentemperatur 85 °C) für Umgebungstemperaturen bis +40 °C und T5 (maximale Oberflächentemperatur 100 °C) für Umgebungstemperaturen bis +50 °C. Welcher Modus aktiv ist, hängt von der tatsächlichen Umgebungstemperatur ab – beide gelten für dasselbe Gerät. Bei der Anlagenplanung ist die standortspezifische Maximaltemperatur maßgeblich.

Kann die CWB-ATEX mit 24 V DC aus einer SPS direkt angesteuert werden?

Ja – die Version 31006905000 (12 ... 48 V DC / 24 ... 42 V AC) kann direkt mit 24 V DC aus einem SPS-Ausgang betrieben werden. Der Nennstrom beträgt ca. 0,3–0,5 A bei Niederspannung – bei der SPS-Ausgangsauslegung sind der Einschaltstromimpuls und die Kabelkapazität zu berücksichtigen. Für lange Kabelstrecken empfiehlt sich ein zwischengeschaltetes Relais.

Ist die CWB-ATEX auch für Wasserstoff-Zone-1-Bereiche (H₂, Zone 1) zugelassen?

Ja – Gasgruppe IIC schließt Wasserstoff (H₂) als kritischstes Industriegas explizit ein und ist die höchste Zündgruppe. In Kombination mit der Zone-1-Zulassung (Kategorie 2G) ist die CWB-ATEX vollständig für Wasserstoff-Zone-1-Bereiche zugelassen – relevant für Elektrolyseanlagen, Ammoniaksynthese, Raffinerien und Wasserstoff-Infrastruktur.

Welches Zubehör wird für die aufrechte Montage benötigt?

Folgende Edelstahl-Montagezubehörteile stehen zur Verfügung: Montageplatte (38108100000), Standardwinkel (38108100150), Befestigungswinkel sowie Rohrschelle 1¼″, 1½″, 2″ auf Anfrage. Alle Teile sind aus Edelstahl gefertigt und ATEX-kompatibel.
