Schleifengespeister Signaltrenner, 4 ... 20 mA, 1-kanalig

Schleifengespeist (englisch: loop-powered) bedeutet, dass das Gerät seine gesamte Betriebsenergie aus der 4–20-mA-Messschleife bezieht. Es wird keine externe 24V-Hilfsversorgung benötigt. Der Eingang speist den Ausgang direkt – nur der typische Spannungsabfall von 1,35 V + V_Ausgang ist zu berücksichtigen. Dies vereinfacht die Verdrahtung erheblich und spart Schaltschrankplatz.
​

Der Code ist wie folgt aufgebaut: 3185 = Produktfamilie (schleifengespeister Signaltrenner der 3100-Serie); A = Ausführung für sicheren Bereich und Zone 2 / Division 2; 1 = 1-kanalig. Die Variante 3185A2 ist die 2-kanalige Ausführung für noch höhere Kanaldichte.

Der 3185A1 (Variante "A") wird selbst im sicheren Bereich oder in Zone 2 / Division 2 montiert. Er kann Signale aus Zone 2-Geräten verarbeiten. Für Transmitter in Zone 0 oder Zone 1 ist die entsprechende eigensichere Ausführung mit Ex-ia-Zertifizierung erforderlich – in diesem Fall empfehlen wir das passende Modell aus der PR-Electronics 9100-Serie.

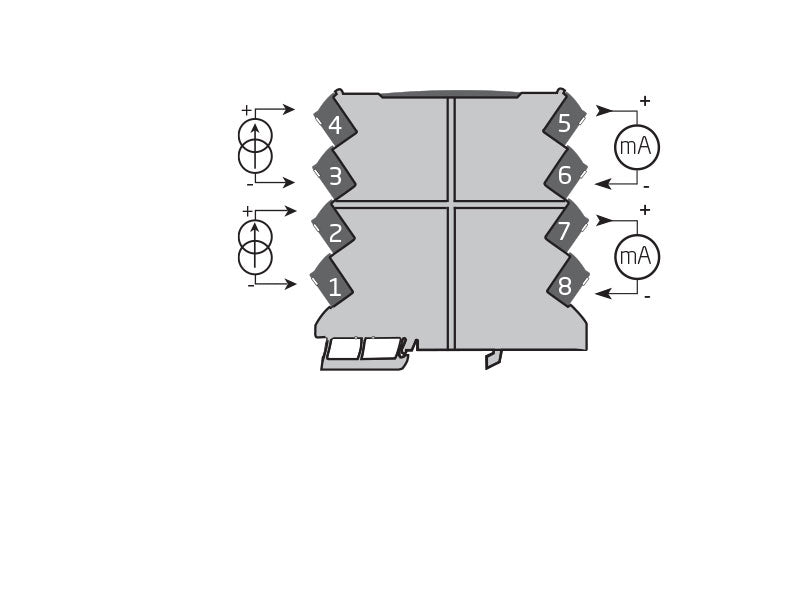

Die 4-Wege-Trennung (2,5 kVAC) isoliert Eingang, Ausgang, Versorgung und Schirm vollständig voneinander. Dies schützt das übergeordnete Leitsystem oder die SPS vor Überspannungen aus dem Feld, verhindert Masseschleifen und eliminiert Messfehler durch unterschiedliche Erdpotentiale zwischen Feldgerät und Steuerwarte.

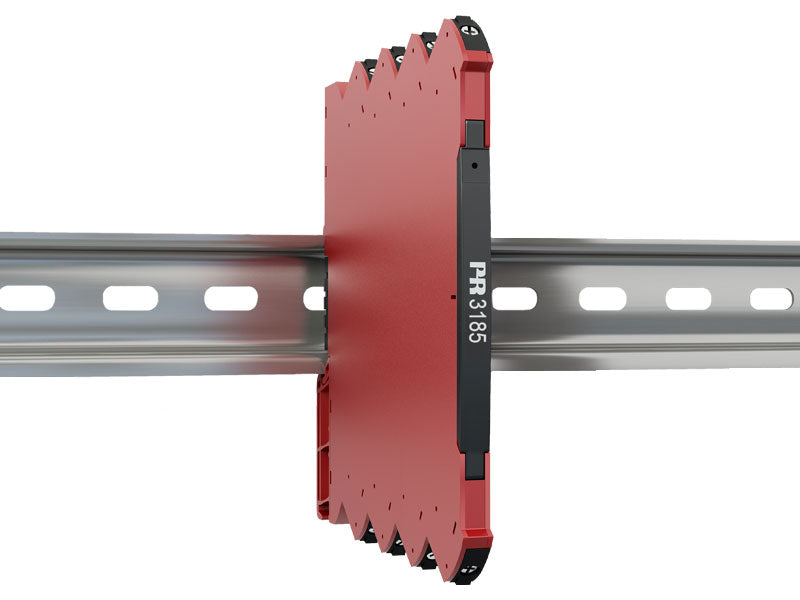

Dank des 6,1 mm schmalen Slimline-Gehäuses passen bis zu 163 Geräte pro Meter Hutschiene. Bei 2-kanaliger Ausführung (3185A2) entspricht das 326 Kanäle pro Meter. Geräte können ohne Luftspalt lückenlos nebeneinander montiert werden – selbst bei Umgebungstemperaturen bis 70°C.

Typische Einsatzbereiche sind: Masseschleifenunterbrechung bei langen Signalleitungen, Messung schwimmender (potenzialfreier) Signale, Überspannungsschutz für SPS-Eingänge, Signal-Entkopplung bei unterschiedlichen Erdpotentialen sowie überall dort, wo keine externe Hilfsversorgung im Feld verfügbar ist.

Eingang und Ausgang arbeiten im Bereich 0–23 mA – der Messbereich umfasst damit nicht nur das Standard-4–20-mA-Signal, sondern auch NAMUR-konforme Unter-/Überbereichssignale (3,6 mA / 21,0 mA nach NE43). Die Ausgangsspannung ist auf max. 17,5 VDC begrenzt; die maximale Ausgangsbürde hängt von der verfügbaren Schleifenspannung ab.
