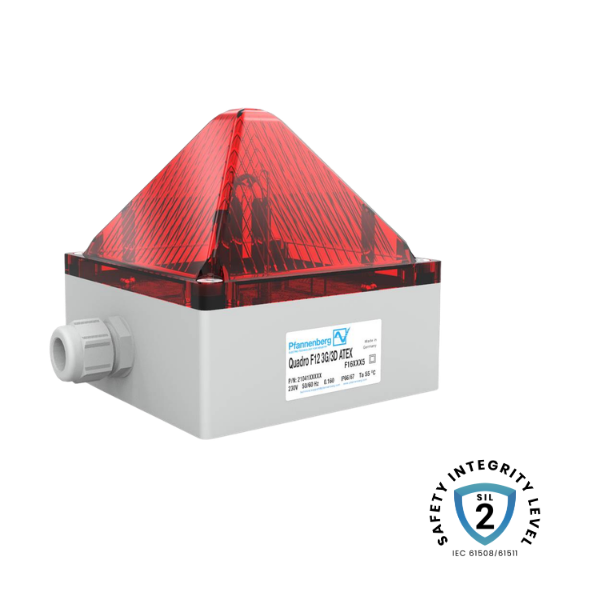

SIL2 Blitzleuchte QUADRO F12-SIL, SIL2/PL d, 10 J, 225 cd

Sku: 21041105601

Description

✅ SIL2 / PL d – zwangsgeführter Diagnosekanal nach IEC 61508, IEC 61511, EN ISO 13849-1, EN 62061

✅ Zwangsgeführter Alarmkontakt (1× Öffner + 1× Schließer) – permanente Selbstüberwachung, max. 6 A / 250 V AC

✅ 10 Joule Blitzenergie – 33% mehr als Standard-ATEX-Variante, maximaler Aufmerksamkeitseffekt

✅ 225 cd Lichtstärke – max. Sichtweite 348 m, auch bei schlechten Sichtverhältnissen

✅ 60 Blitze pro Minute (1 Hz) – genormt für optische Gefahrenmeldung nach DIN EN 842

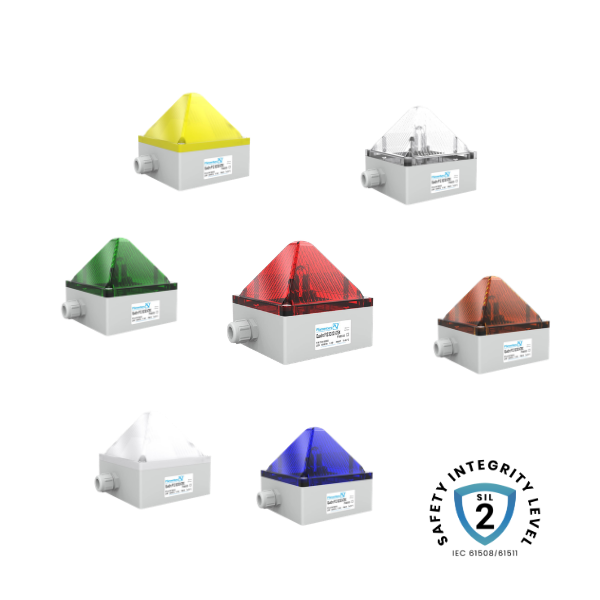

✅ Warnfarbe Rot (Standard), Gelb, Grün, Orange, Blau, Klar und RGB auf Anfrage

✅ Getrennte Versorgungskreise – Blitzleuchte und Diagnosekanal unabhängig verdrahtet

✅ Xenon-Lebensdauer 8.000.000 Blitze – noch 70% Lichtemission, höchste Betriebszuverlässigkeit

✅ Wahlweise 230 V AC oder 24 V DC – für Netzanschluss und 24-V-SPS-Systeme

✅ Betriebstemperatur -30 … +55°C – breiter Einsatzbereich, Innen und Außen

✅ IP66/67, IK08 – Druckwasserstrahl, Überflutung, mechanische Schläge kein Problem

✅ Polycarbonat-Gehäuse (RAL 7035) – leicht, schlagfest, wartungsfreundlich

✅ 100% Einschaltdauer – Dauerbetrieb ohne thermisches Derating

✅ Flexible Montage – Außenlaschen und Innenbohrungen, jede Einbaulage möglich

✅ IEC 60073 konform – Leuchtfarben Rot (Notsignal) und Gelb (Warnung) normgerecht

🔴 SIL2 / PL d: Optische Sicherheitssignalisierung mit Selbstüberwachung

Der QUADRO F12-SIL kombiniert 10 J Blitzenergie (225 cd, 348 m Sichtweite) mit einem zwangsgeführten Alarmkontakt (1× NC + 1× NO), der permanent die Blitzfunktion überwacht. Fehler werden sofort an die übergeordnete Sicherheits-steuerung gemeldet – ideal für Gas-/Leckagewarnungen, Überdruck-/Überfüllungssignalisierung, Anlaufwarneinrichtungen und Muting-Anzeigen in SIS bis SIL2/PLd.

⚠️ WICHTIGE HINWEISE:

Kein ATEX: Für explosionsgefährdete Bereiche Zone 2/22 → QUADRO F12-3G/3D verwenden
Zwei getrennte Spannungskreise erforderlich: Blitzleuchte UND Diagnosekanal separat verdrahten
Diagnosekanal MUSS ausgewertet werden – nur so wird SIL2/PL d erreicht
Minimallast Alarmkontakt > 50 mW beachten (z.B. bei 24 V DC: min. ≈ 2 mA Last)
Nicht direkt in die aktive Leuchte schauen – Augenschutz beachten
Regelmäßiger Proof-Test erforderlich und zu dokumentieren
Polycarbonat: keine Reinigung mit Lösungsmitteln

Spannungsversorgung
€548,70
Shipment is calculated in the checkout.
Lieferzeit Symbol Lieferzeit: Auf Anfrage

Technische Zeichnung 3D: Download

Bedienungsanleitung DE: Download

Bedienungsanleitung EN: Download

Datenblatt DE: Download

specification
  • Device type
    Blitzleuchte, SIL-Zertifiziert
  • Protection class housing
    IP66/67
  • IK impact resistance rating
    IK08
  • Luminous flux
    Lichtstärke (klare Haube, DIN 5037): 225 cd
  • Light color
    Rot, andere auf Anfrage
  • Switching output specification
    zwangsgeführt: 1× Öffner (NC) + 1× Schließer (NO)
  • Relay output specification
    zwangsgeführt: 1× Öffner (NC) + 1× Schließer (NO)
  • Housing material
    Material Gehäuse: Polycarbonat (PC), RAL 7035 (opt. RAL 3000), Material Haube: Polycarbonat (PC)
  • Weight
    600 g
  • Housing dimensions
    130 × 130 × 80 mm
  • Dimensions
    130 × 130 × 80 mm
  • Cable gland
    2× M20 unten / 2× M20 (M32 vorbereitet) seitlich
  • Power supply
    195–253 V, 18–30 V
  • Electrical connection
    Kabeleinführung: 2× M20 seitlich, Federzugklemmen 0,08–2,5 mm²
  • Current and contact rating
    max. 6A, 250 V AC, 1.500 VA, min. (empfohlen) >50 mW
  • Protection class
    II
  • Self-consumption
    24 V: 700 mA Blitzleuchte + 65 mA Diagnosekanal, 230 V: 250 mA Blitzleuchte + 100 mA Diagnosekanal
  • Ambient temperature
    -30 … +55 °C
  • Storage temperature
    -40 … +70°C
  • Certificates
    SIL Herstellererklärung
  • SIL level
    SIL2, PL d
  • Country of origin
    Deutschland
  • HS code
    85318070
  • Service life
    8.000.000 Blitze (70% Lichtemission)

Häufig gestellte Fragen

Warum hat die QUADRO F12-SIL kein ATEX?

Die QUADRO F12-SIL ist ein reiner SIL-Sicherheitssignalgeber für normale Industriebereiche ohne Explosionsgefährdung. Die ATEX-Variante für Zone 2/22 ist der QUADRO F12-3G/3D (ohne SIL). Aktuell gibt es keine Kombivariante mit ATEX + SIL2 für die QUADRO F12-Baureihe.

Was bedeutet „zwangsgeführter Kontakt" beim Diagnosekanal?

Bei einem zwangsgeführten Kontakt sind Öffner (NC) und Schließer (NO) mechanisch so zwangsgekoppelt, dass sie nie gleichzeitig geschlossen sein können. Fällt der NC-Kontakt z.B. durch Kontaktkleben aus, öffnet der NO-Kontakt zwingend mit. Dies ist eine sicherheitstechnische Grundanforderung für SIL2 und verhindert, dass ein Kontaktfehler unentdeckt bleibt – die SPS erkennt den Fehler sofort.

Was ist der Unterschied zwischen 10 J (SIL) und 7,5 J (3G/3D)?

Die Blitzenergie bestimmt direkt Lichtstärke und Sichtweite: 10 J → 225 cd → 348 m (SIL); 7,5 J → 84 cd → 111 m (3G/3D). Der SIL-Typ ist damit fast dreimal heller und hat eine dreifach größere Sichtweite. Der Grund: SIL-Anwendungen fordern höchste Wahrnehmungssicherheit – das Signal muss auch bei eingeschränkten Sichtbedingungen (Rauch, Dampf, helle Umgebung) zuverlässig wahrgenommen werden.

Muss der Diagnosekanal mit derselben Spannung wie die Blitzleuchte versorgt werden?

Nein – Blitzleuchte und Diagnosekreis haben getrennte Versorgungsanschlüsse und können mit unterschiedlichen Spannungen betrieben werden. Typisch: Blitzleuchte 230 V AC (aus Netz), Diagnosekanal 24 V DC (aus SPS-Versorgung). Dies ermöglicht maximale Flexibilität bei der Systemintegration.
